Sobre o objeto 3D Smartrap Mini Melhorias nos eixos X e Y

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

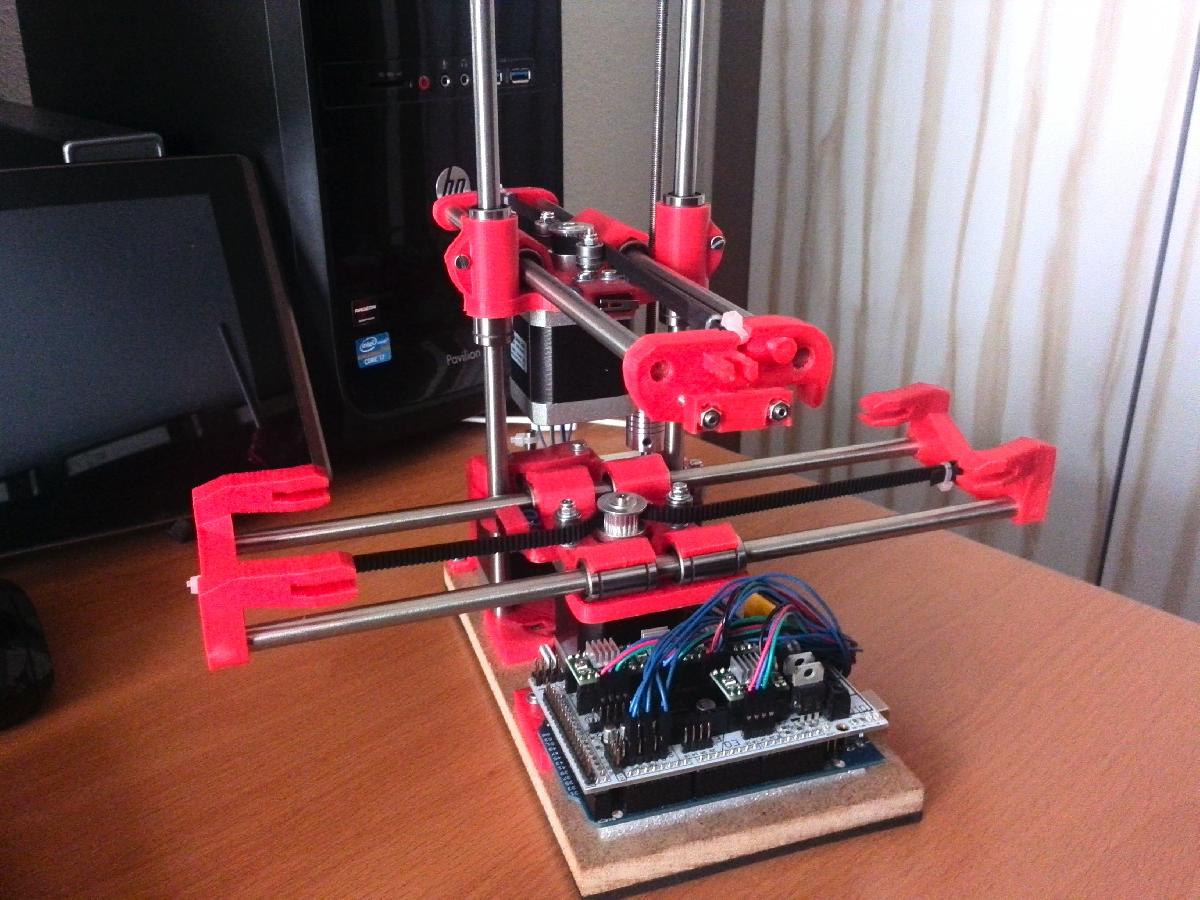

Smartrap Mini Melhorias nos eixos X e Y foi projetado para Impressora 3D. Baseado no projeto Smartrap Mini da Smartfriendz. O projeto pretende introduzir uma serie de melhorias no movimento dos eixos X e Y para torna-lo mais suave e preciso. Essas melhorias nao requerem modificacoes no design original das pecas da impressora, pois e apenas necessario fazer furos especificos para acomodar os parafusos que seguram os rolamentos que atuam como tensores. Todo o movimento e realizado atraves de uma polia dentada que puxa uma correia do tipo GT2, fixada nas extremidades com flanges. Alem disso, sao adicionados alojamentos para endstop que se encaixam perfeitamente com a estetica do design original. Para simplificar o comportamento da impressora, o sistema de auto-calibracao do eixo Z foi alterado para um sistema mais simples de regulacao baseado em um parafuso. Por fim, dois ancoragens foram adicionadas para segurar a impressora a plataforma de madeira subjacente.

Baixar

O modelo 3D intitulado "Smartrap Mini - Melhorias nos eixos X e Y" é uma proposta inovadora voltada para aprimorar a performance da impressora 3D Smartrap Mini, originalmente projetada pelos criadores da Smartfriendz. Este projeto busca tornar o movimento dos eixos X e Y mais suave e preciso, o que é crucial para a qualidade das impressões 3D.

### Principais Melhorias:

1. **Movimento dos Eixos X e Y**: As melhorias introduzidas neste modelo não exigem alterações no design das peças originais da impressora. Em vez disso, são necessários alguns furos específicos para acomodar parafusos que fixam rolamentos que atuam como tensores. Isso facilita a instalação das melhorias, tornando-as acessíveis mesmo para usuários menos experientes.

2. **Sistema de Correia e Polia**: O movimento é proporcionado por uma polia dentada que puxa uma correia do tipo GT2, a qual está fixada nas extremidades com flanges. Essa configuração aumenta a eficiência do movimento e reduz a fricção, resultando em uma operação mais suave.

3. **Ajustes de Endstops**: O projeto também inclui suportes para os endstops (limites de movimento da impressora), que foram projetados para se integrarem esteticamente ao design original da impressora. Isso não apenas melhora a funcionalidade, mas também mantém a estética do aparelho.

4. **Sistema de Calibração do Eixo Z**: Outra modificação relevante é a mudança no sistema de auto-calibração do eixo Z, que é substituído por um sistema baseado em um parafuso. Essa alteração visa simplificar o ajuste do eixo Z, tornando-o mais acessível e prático para o usuário.

5. **Estabilidade da Impressora**: Ao final, foram incorporadas duas âncoras que permitem prender a impressora a uma plataforma de madeira subjacente, garantindo maior estabilidade durante o funcionamento.

### Conclusão:

Essas melhorias visam não apenas otimizar a continuidade do uso da impressora, mas também aumentar a precisão e a qualidade das impressões. O projeto é um excelente exemplo de como pequenas modificações podem resultar em grandes melhorias no desempenho de equipamentos de impressão 3D. O modelo "Smartrap Mini - Melhorias nos eixos X e Y" oferece uma solução prática e acessível para utilizadores que desejam melhorar a experiência com sua impressora Smartrap Mini.
