Slider de camera de 3 eixos (extrusao de slot em V 2040)

camera

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Slider de camera de 3 eixos (extrusao de slot em V 2040)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

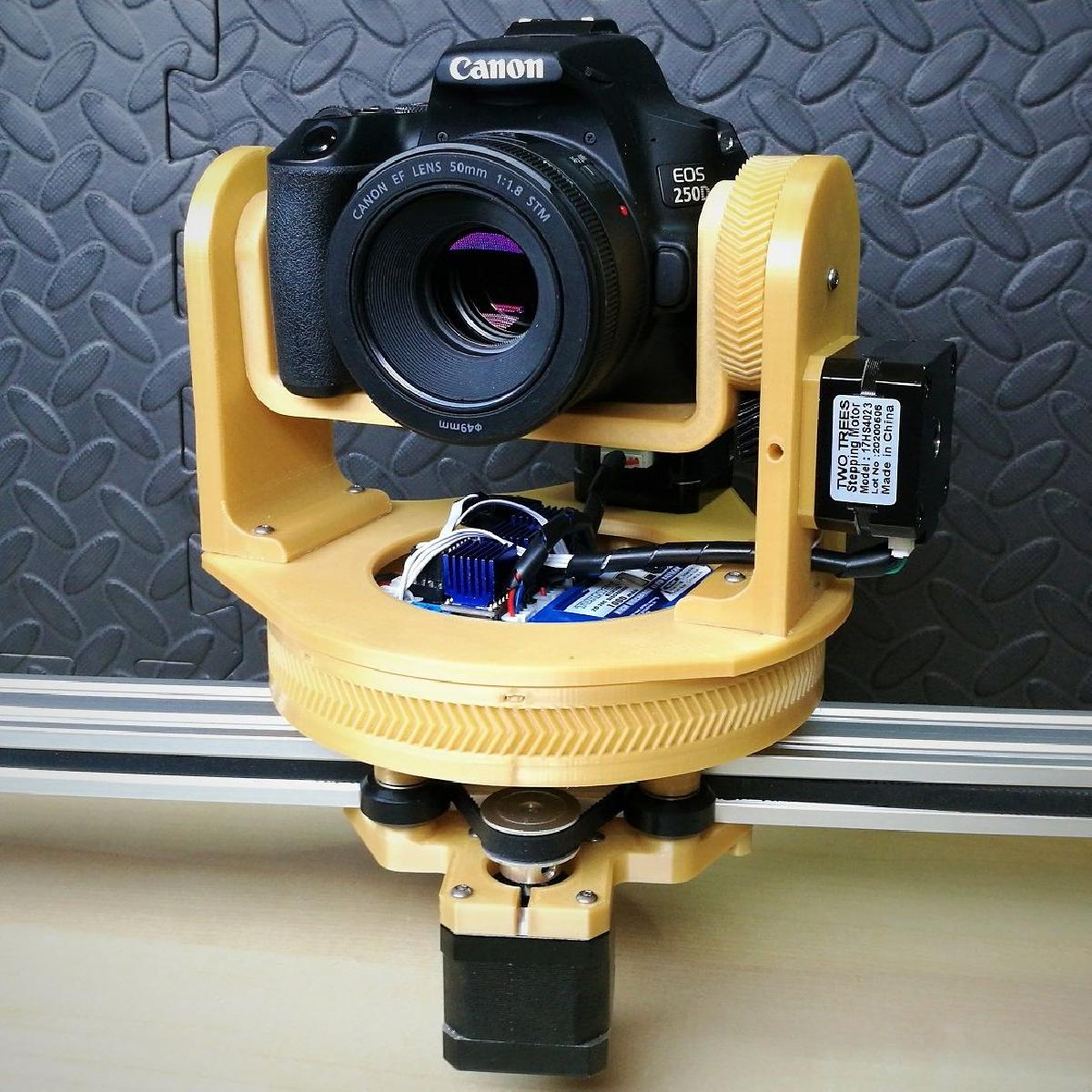

Slider de camera de 3 eixos (extrusao de slot em V 2040) foi projetado para Impressora 3D. Este e o meu slider de camera com controle de movimento em 3 eixos que eu projetei para minha DSLR Canon EOS 250D (EOS Rebel SL3).O video do projeto esta no meu canal do YouTube: https://youtu.be/1FfB7cLkUyQAqui esta uma visao geral rapida dos componentes e de como o projeto funciona. Ha um Arduino Nano como a "cabeca" controlando tudo e monitorando as entradas. Os tres motores de passo Nima 17 sao controlados por placas driver TMC2208. Ao combinar o angulo de passo do motor de passo, o modo de microstepping das placas driver e as relacoes de transmissao dos eixos de pan e tilt, voce obtem uma precisao de 0,0133° e 0,0369° respectivamente (Os motores de passo se movem 1,8° por passo completo, o microstepping divide isso por 16, o eixo de pan tem uma relacao de transmissao de 144:17 e o tilt tem uma relacao de 64:21). O carrinho do slider se move usando um polia de sincronizacao de 36 dentes com uma correia de sincronizacao 2GT em uma extrusao de aluminio V-slot 2040. Isso da ao slider uma precisao posicional de aproximadamente 0,0225mm.No modo de microstepping de 16 avos, as velocidades dos eixos sao limitadas a cerca de 20 graus por segundo para o pan, 15 graus por segundo para o tilt e 20mm por segundo para o slider. Este limite se deve a velocidade do software/microcontrolador, que e capaz de produzir apenas ~4000 pulsos de passo por segundo para os 3 motores de passo. No modo de half stepping, velocidades cerca de oito vezes maiores devem ser possiveis dependendo dos perfis de aceleracao e do peso da camera.O pan, tilt e slider sao quase completamente silenciosos no modo de microstepping de 16 avos. No modo de half stepping, quando se move em plena velocidade, o ruido e audivel.O peso maximo que testei foi pouco mais de 1kg. Isso foi com minha Canon EOS 250D com a lente mais pesada que eu tenho (Canon EF-S 18-135mm f/3.5-5.6) e um Rode Video Mic Pro+. Isso funcionou sem problemas, embora algum tremor ocorra ao mudar rapidamente de direcao.Ha sensores de efeito Hall e imas embutidos nos eixos de pan, tilt e slider para permitir que os motores de passo se homeriem e se zerem. O circuito pode ser alimentado por uma entrada de 12V DC ou por uma bateria de 3 celulas LiPo para portabilidade. Com uma bateria de 1000mAh, o slider de 3 eixos pode operar por cerca de uma hora. O Arduino monitorara o nivel da bateria e imprimira. O Arduino tambem pode acionar o obturador da camera usando um transistor NPN e um conector jack de 2,5mm de 3 polos.A comunicacao com o Arduino e feita simplesmente por uma conexao serial fornecida pelo USB ou pelo modulo Bluetooth de passagem serial JDY-31.O codigo, esquemas e listas de pecas estao disponiveis no meu repositorio do GitHub:https://github.com/isaac879/Pan-Tilt-MountVerifique se sua camera cabe antes de imprimir isso, pois a 250D e bastante pequena para uma DSLR.O rolamento imprimivel e projetado com uma pequena fissura na corrida externa, isso e para permitir que ele seja aberto e as BBs sejam inseridas.

Baixar

O modelo 3D intitulado "Slider de Câmera de 3 Eixos (Extrusão de Slot em V 2040)" é uma solução inovadora para fotógrafos e cineastas que buscam uma maneira precisa e controlável de mover suas câmeras. Projetado especialmente para a Canon EOS 250D, também conhecida como EOS Rebel SL3, o slider permite a manipulação suave e precisa da câmera em três eixos: pan (movimento horizontal), tilt (movimento vertical) e deslizamento.

### Componentes e Função

O coração do sistema é um Arduino Nano, que atua como o controlador principal, gerenciando os motores e recebendo entradas de sensores. O slider utiliza três motores de passo Nema 17, que são controlados por drivers TMC2208, permitindo uma excelente resolução de movimento. A combinação do ângulo de passo dos motores, o microstepping (divisão do movimento por 16) e as relações de engrenagem nos eixos de pan (144:17) e tilt (64:21) resultam em uma precisão notável, com movimentos de apenas 0,0133° e 0,0369° respectivamente.

### Precisão e Velocidade

Em termos de precisão, o carro do slider, que se movimenta através de uma polia de 36 dentes e uma correia de sincronização 2GT, oferece uma precisão posicional de aproximadamente 0,0225 mm. Entretanto, quando em modo de microstepping de 16, as velocidades dos eixos são limitadas a 20 graus por segundo para o pan, 15 graus por segundo para o tilt e 20 mm por segundo para o deslizamento. O limite de velocidade se deve à capacidade do microcontrolador em gerar pulsos de passo suficientes, cerca de 4000 por segundo para os três motores.

### Silêncio e Operação na Prática

Uma das características notáveis do slider é seu funcionamento quase silencioso no modo de microstepping, tornando-o ideal para gravações onde o ruído é uma preocupação. No entanto, ao utilizar o modo de meio passo em altas velocidades, o ruído se torna mais perceptível. O design também leva em consideração a robustez, permitindo que suporte cargas de até 1 kg, o que inclui a câmera e acessórios como micrófonos.

### Recursos Adicionais

O sistema é equipado com sensores de efeito Hall e ímãs, que ajudam na homing e no zeramento dos motores, garantindo precisão na reposição das posições. A alimentação pode ser feita através de uma entrada de 12V DC ou de uma bateria LiPo de 3 células, oferecendo mobilidade com um tempo de operação de cerca de uma hora com uma bateria de 1000mAh. Além disso, o Arduino pode acionar o obturador da câmera, permitindo que o usuário registre imagens automaticamente, um recurso valioso para produção de vídeos e timelapse.

### Conclusão

Os detalhes do projeto, incluindo código, esquemas e listas de materiais, estão disponíveis no GitHub do autor. Antes de imprimir o modelo, os usuários devem verificar se suas câmeras cabem no design, dado que o modelo foi otimizado para uma DSLR compacta como a Canon EOS 250D. Com um design pensado para proporcionar estabilidade e precisão, o Slider de Câmera de 3 Eixos representa uma adição valiosa ao arsenal de qualquer fotógrafo ou cineasta. O vídeo do projeto pode ser encontrado no YouTube, onde o autor demonstra o funcionamento do modelo.
