Sistema modular de trilhos de ferramentas

Porta-ferramentas e caixas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Sistema modular de trilhos de ferramentas

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

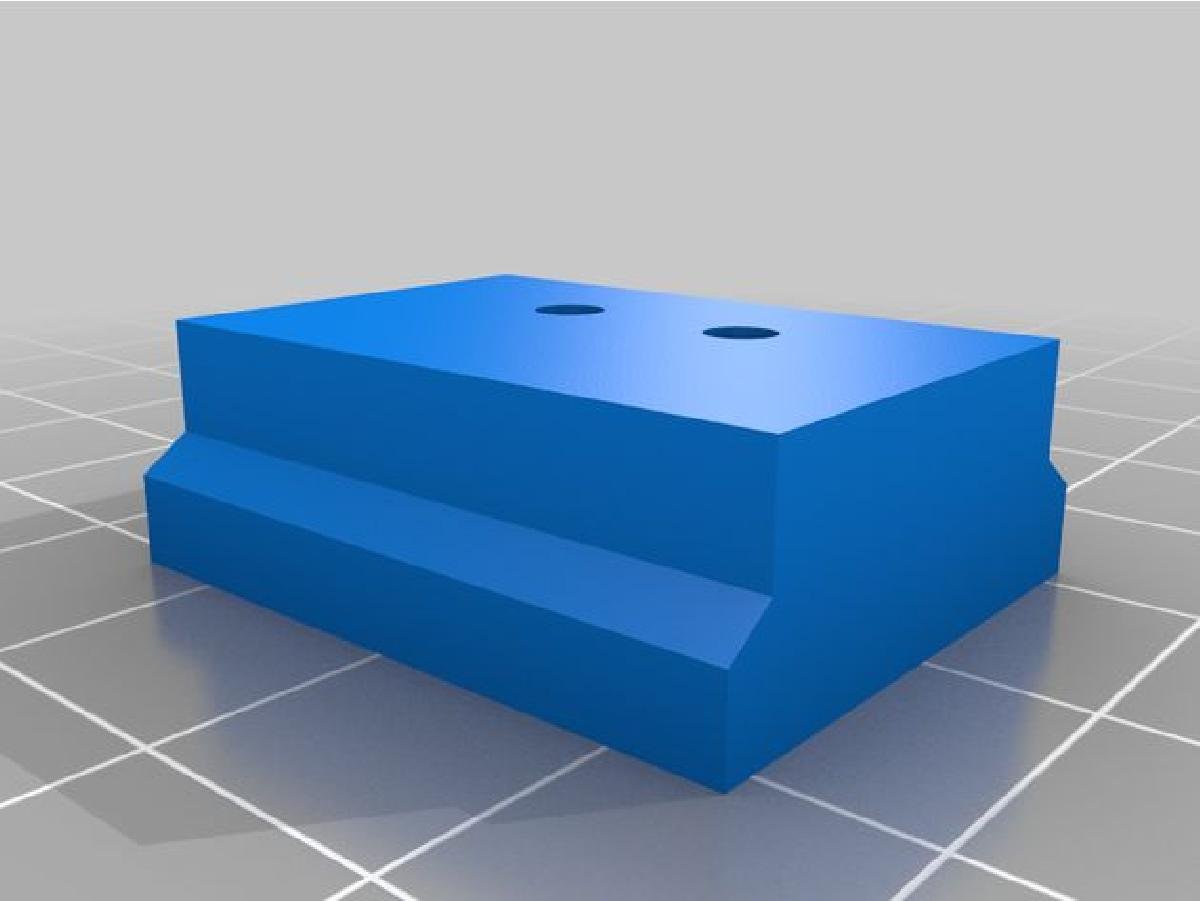

Sistema modular de trilhos de ferramentas foi projetado para Impressora 3D. Este e um sistema de trilhos modular que permite organizar pequenas ferramentas para facilitar o acesso. Porta-ferramentas de varios tipos deslizam para dentro do trilho. Escolha quais suportes voce deseja com base nas necessidades de sua ferramenta. Eu tenho quatro deles espalhados em varias estacoes de trabalho e escolho os porta-ferramentas com base nas ferramentas que mais preciso nessa area.Atualizacao 2021-03-11: Link adicionado as pecas compativeis por coaster36Atualizacao 2020-07-29: Link adicionado a um suporte de garrafa de oleo compativelAtualizacao 2020-06-13: Eu adicionei uma tampa para o trilhoAtualizacao 2020-03-20: Eu adicionei um suporte para uma ferramenta de rebarbacao. Veja a tabela abaixo.Montagem do sistema de trilhosO trilho que pode ser fixado usando parafusos atraves dos orificios fornecidos em uma parede, gabinete ou outra superficie. Voce tambem pode usar adesivos, dependendo de quao permanente voce deseja que seja. Encontrei pelo menos um caso em que queria montar a unidade em um tubo (uma perna de mesa de metal), entao tambem fiz um sistema de montagem tubular. Existem muitas variacoes que podem ser necessarias para isso, incluindo o diametro do tubo e ate que ponto a montagem deve se projetar. Eu forneci o STL que usei, mas voce provavelmente precisara entrar no modelo e alterar os parametros para atenderas suas necessidades. Os componentesCategoriaNomeDescricaoTrilhoO proprio trilho. Escolha o comprimento que se adapta as suas necessidades.Rail-200mm.stl200mm RailRail-240mm.stl...Trilho-280mm.stl ...Trilho-320mm.stl ...Endcap.stlAfixe na extremidade do trilho para evitar que os suportes deslizem para fora.SuportesImprima os que sao uteis para voceCaliper Holder.stlContem paquimetros digitais baratos, como these.Driver Holder.stlContem um conjunto de 4 drivers de chave hexagonal, como theseMagnetic Base.stlFornece uma base para meu suporte de chave hexagonal magnetica. Para usar isso, cole arruelas de metal ou algum outro material ferroso no recesso. O ima no porta-chaves sextavado sera anexado a ele. Veja as fotos. Multi Plier.stlContem varios alicates, como ponta de agulha, cortadores de fio, etc.Pencil Cup.stlContem lapis, canetas e outros itens pequenos. Impresso sem suportes com rosto comprido na cama. Requer ponte.PC2P_Cup.stl, PC2P_Attachment.stlOutra versao do copo de lapis que imprime em 2 partes que se encaixam. Nao requer suportes ou pontes. Unico Alicate Holder.stlComporta um alicate maior Espatula Holder.stlSegura o tipo de espatula pequena que vem com muitas impressoras 3D Pincas Holder.stlComporta uma ou 2 pincasDeburring Tool Holder.stlSegura uma ferramenta de demurring como esta Suporte para garrafa de oleoUm design compativel por @guidomz que pode ser encontrado hereConjunto de driverhexagonal A design compativel por @coaster36Montagem de encaixe do de soldaA design compativel por @coaster36 Suporte de paquimetroA design compativel por @coaster36Bracadeira de tuboopcional: Use para montar o sistema de trilhos em um tubo. Duas partes que se prendem juntas em torno de um tubo.Cubo Traseiro.stl Placa Frontal-200.stl Use com o trilho de 200mm Placa Frontal-240.stl ...Placa Frontal-280.stl ...Placa Frontal-320.stl ...Personalizacao e o modeloForneci um arquivo Fusion 360 com o trilho, todos os suportes, a bracadeira de tubo e varios esbocos para usar como base para novos componentes. Voce pode adicionar facilmente novos suportes usando os componentes e esbocos fornecidos. Alem disso, verifique os Parametros do usuario (Modificar -> Alterar parametros) para atualizar facilmente as principais configuracoes, como o comprimento do trilho.se voce criar novos componentes que postar no Thingiverse, por favor me avise e eu os vincularei a partir daqui para que outros possam encontrar todos os titulares que trabalham com este sistema.Nota: ha um componente no modelo chamado "Acessorio em cauda de andorinha". Eu forneci que e um ponto de partida para os suportes que voce deseja que sejam removiveis, mas nao montem com imas. Ele usa um sistema de montagem em cauda de andorinha que permite que o suporte deslize para cima e para fora do trilho.Relacionado: Se voce estiver usando este porta-ferramentas, pode estar interessado neste vise. O design original e muito legal e eu o remixei para abrir/fechar rapidamente usando threads de inicio multiplo.Reconhecimento: Atualizacao: Tenho 99,999% de certeza de que este e o modelo que inspirou este design. Mudei meu modelo para ser um "remix". Obrigado a s_kohls por encontra-lo e a LAY3RWORKS pelo otimo design original.

Baixar

O arquivo "Sistema modular de trilhos de ferramentas" representa uma solução prática e eficiente para o armazenamento e organização de pequenas ferramentas, utilizando impressoras 3D. Este sistema foi projetado para permitir que diferentes suportes para ferramentas deslizem ao longo de um trilho, oferecendo flexibilidade e adaptabilidade conforme as necessidades do usuário. Este modelo é especialmente útil em ambientes como oficinas e estúdios, onde o acesso rápido e organizado a ferramentas é essencial.

### Características do Modelo:

1. **Modularidade**: O sistema é composto por trilhos que podem ser impressos em diferentes comprimentos (200mm, 240mm, 280mm e 320mm), permitindo que os usuários escolham a melhor configuração para suas estações de trabalho.

2. **Suportes Personalizáveis**: Há uma variedade de suportes disponíveis, como suportes para alicates, paquímetros, garrafas de óleo, e ferramentas de rebarbação, entre outros. Os usuários podem imprimir apenas os suportes que realmente precisam, evitando desperdício de espaço.

3. **Montagem Versátil**: O trilho pode ser instalado em diversas superfícies, como paredes ou mesas, utilizando parafusos ou adesivos, proporcionando flexibilidade na montagem. Além disso, há uma opção de montagem para tubos, o que adiciona outra camada de versatilidade.

4. **Facilidade de Personalização**: O autor disponibilizou um arquivo do Fusion 360, o que permite que usuários personalizem os suportes existentes ou criem novos, de acordo com suas necessidades específicas. As variáveis do modelo podem ser facilmente ajustadas, como o comprimento do trilho.

5. **Documentação e Atualizações**: O autor do modelo se preocupa em manter a documentação atualizada, incluindo links para novos suportes compatíveis e melhorias no projeto. Isso assegura que os usuários tenham acesso a recursos e informações relevantes para aprimorar seu sistema.

### Aplicações Práticas

- **Organização de Oficinas**: Ideal para profissionais que precisam manter suas ferramentas organizadas e de fácil acesso, como mecânicos e artesãos.
- **Espaços de Trabalho Compartilhados**: Em ambientes colaborativos, esse sistema pode ser útil para que múltiplos usuários tenham acesso rápido a ferramentas comuns.
- **Uso Doméstico**: Qualquer pessoa que se dedica a projetos de DIY (faça você mesmo) encontrará benefícios significativos ao utilizar um sistema como este para organizar suas ferramentas.

### Conclusão

O "Sistema modular de trilhos de ferramentas" é uma excelente representação do que pode ser alcançado com a impressão 3D. Ele combina funcionalidade, personalização e praticidade de forma acessível, permitindo que usuários de diversas áreas mantenham suas ferramentas organizadas e prontamente disponíveis. Seu design modular e a capacidade de personalização são características que o tornam uma solução atrativa tanto para profissionais quanto para entusiastas do DIY.
