Sobre o objeto 3D Sistema Modular de Caixa de Matriz LED

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

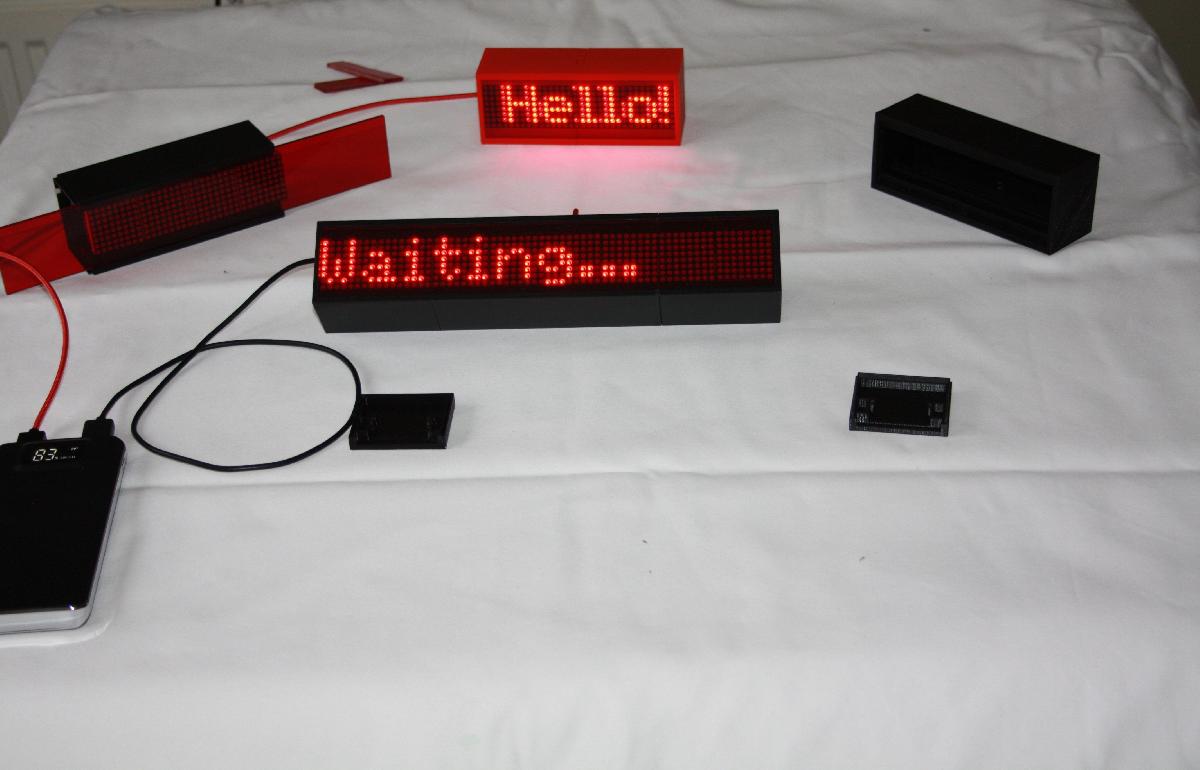

Sistema Modular de Caixa de Matriz LED foi projetado para Impressora 3D. Eu projetei as seguintes partes modulares para construir cases para os populares modulos de display LED de matriz de pontos empilhaveisOs modulos de display de matriz de pontos MAX7219 que usei mediam:-130mm x 32mm x12mm (tudo aproximadamente)O design pode acomodar qualquer numero desses modulos empilhando as partes do case de varias maneiras.por exemplo.Para um unico modulo voce pode usar:- Uma secao do meio + 1 tampa de extremidade macho + 1 tampa de extremidade femea. OU 1 extremidade macho + 1 extremidade femea. Para dois modulos voce pode usar:- Uma secao do meio + 1 extremidade macho + 1 extremidade femea. OU 2 x secao do meio + 1 tampa de extremidade macho + 1 tampa de extremidade femea. Para tres modulos voce pode usar:- 2 x secoes do meio + 1 extremidade macho + 1 extremidade femea. etc.As partes clicam juntas usando um sistema de lingueta e ranhura (macho = lingueta, femea = ranhura).Como projetado, as partes imprimem em uma impressora Vertex 8400 com um bico de 0,35 e se encaixam bem.As partes do case tem uma ranhura para os modulos LED deslizarem e bochechas laterais que mantem os dispositivos LED alinhados.O case tambem tem uma ranhura frontal para acomodar um pedaco de chapa acrilica transparente vermelha de 3,0 mm de espessura.A chapa acrilica deve ser cortada para 45,0 mm de altura para que se encaixe bem nas ranhuras.Corte a chapa no comprimento que se adeque ao numero de modulos em uso.O case tem amplo espaco na cavidade traseira para acomodar uma placa controladora Arduino Micro ou um ESP8266 NodeMCU.Usei almofadas adesivas para colar a eletronica na parte de tras dos modulos LED e depois deslizei a montagem completa para dentro do case.Fiz uma pequena ranhura na parte traseira do case para um cabo de alimentacao USB apos imprimir as partes.Os arquivos do SketchUp sao fornecidos para que o design possa ser adaptado a outros modulos LED, controladores etc. Usei a versao 17.3.116 do SketchUp Make.Dicas de impressao:Se voce usar um brim na camada inferior para ajudar as partes a aderirem a basevoce tera que limpar a ranhura na secao do meio com uma faca ou ferramenta semelhante apos a impressao.A secao do meio e as partes de extremidade demoram muito para imprimir (6+ horas na minha impressora), para verificar se o sistema de lingueta e ranhura funcionara com sua impressora, sugiro que voce imprima as tampas de extremidade macho e femea primeiro como pecas de teste.Ajustes continuos e liberacao das partes desgastarao o sistema de lingueta e ranhura e o encaixe se tornara solto.

Baixar
