Sistema de ventilacao CPAP para impressora 3D

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Sistema de ventilacao CPAP para impressora 3D

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Sistema de ventilacao CPAP para impressora 3D

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

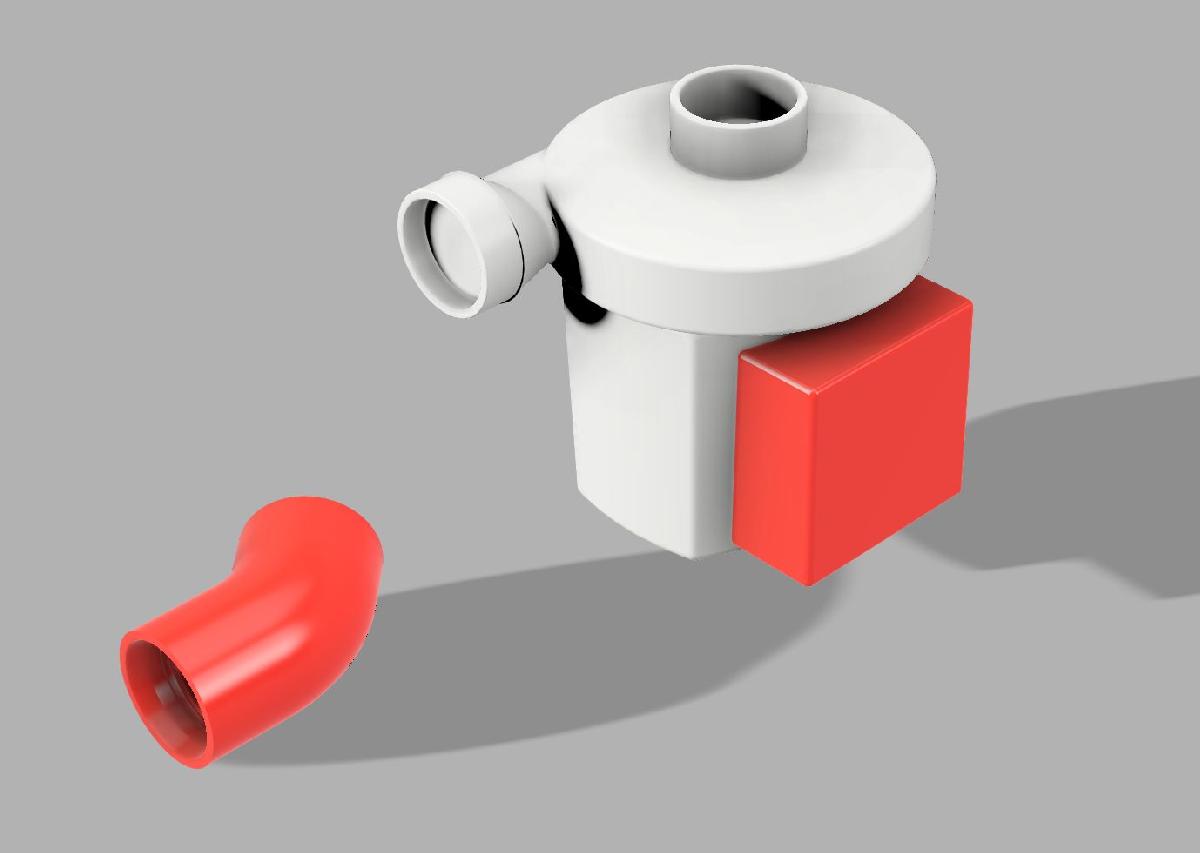

Sistema de ventilacao CPAP para impressora 3D foi projetado para Impressora 3D. Este e um sistema tipo CPAP projetado e instalado na minha FLSUN SR. O aumento de desempenho em termos de refrigeracao e impressionante... talvez ate mesmo eficaz demais. Os itens necessarios para criar este sistema sao: 1- Os modelos que publiquei aqui 2- Um conector em Y como este: 3- Um tubo flexivel com diametro de 32 mm (recuperei um tubo flexivel de um aspirador de po portatil como este:) 4- Uma bomba para inflaveis como esta ou esta 5- Um pequeno circuito MOSFET para regular a velocidade do ventilador 6- Um conversor DC-DC step-down de 12/24v para 5v para USB, como este ou este 7- Opcional: capacitores eletroliticos para eliminar potenciais interferencias (eu tinha estes em casa) 8- Um ferro de solda e um pouco de paciencia. Uma vez que voce tenha impresso as pecas e reunido os materiais, proceda com os seguintes passos: 0- Desmonte seu sistema de refrigeracao atual 1- Instale o ventilador na SR usando o suporte quadrado como base para ancorar a bomba ao teto da camara de impressao (prenda-o com fitas plasticas) 2- Instale o conector em Y no efector da SR, garantindo que nao haja interferencias com o corpo do extrusor ou outros componentes 3- Conecte as partes instalando o tubo flexivel no conector em Y e na bomba (usando o conector em cotovelo de 45°) 4- Corte o cabo de alimentacao da bomba a cerca de 10/15 cm do plugue final e descubra os fios removendo as capas 5- Solde os componentes eletronicos de acordo com o diagrama publicado aqui (eu tambem removi o soquete USB do conversor e depois soldei os fios nas trilhas centrais) 6- Desconecte a alimentacao da SR e proceda para conectar a saida do ventilador da placa-mae 7- Verifique todas as conexoes e em seguida conecte o jack de 12v a bomba (eu criei uma pequena caixa ao lado da SR, mas voce pode facilmente instalar todos os componentes dentro - depende do comprimento dos cabos) 8- Ligue novamente a SR e a fonte de alimentacao da bomba 9- Verifique o funcionamento do sistema 10- Divirta-se imprimindo N.B.: no meu caso, com cartucho hotend de tipo padrao como o original, a potencia de resfriamento era realmente excessiva e causava o travamento do Klipper porque resfriava muito o hotend! No meu caso, resolvi configurando o resfriamento basico da minha SR com o ventilador a no maximo 60% da velocidade. N.B.2: a instalacao dos capacitores e opcional, mas no meu caso, este sistema gerava uma interferencia que perturbava o sinal da webcam USB conectada a placa-mae. Instalando os capacitores, limitei os picos de tensao que geravam a interferencia.
