Sobre o objeto 3D Sistema de resfriamento/aquecimento Peltier 12 15V (14A/ <210W) ~35$ Sistema Kühler/Heizer Peltier 12 15V (14A)
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

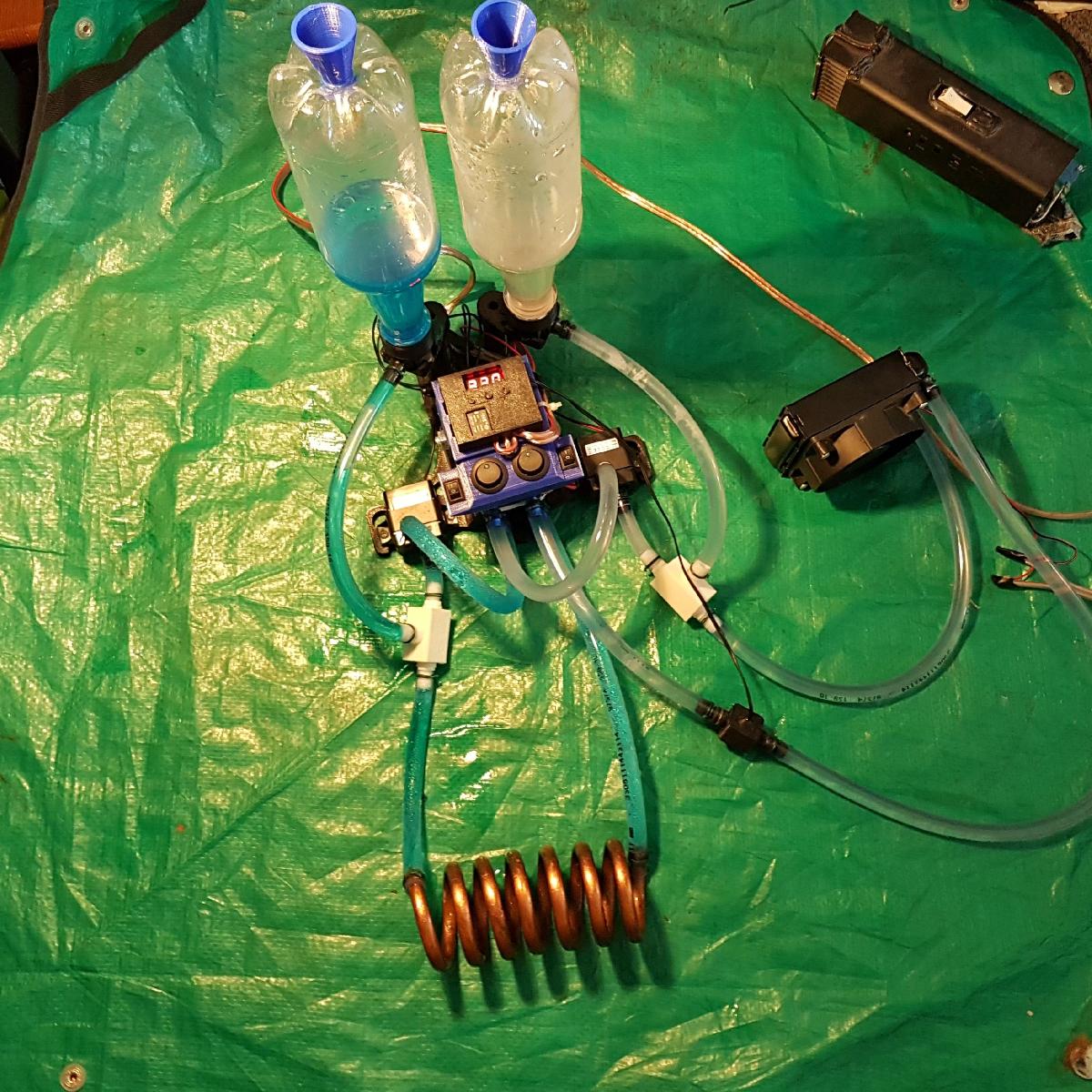

Sistema de resfriamento/aquecimento Peltier 12 15V (14A/ <210W) ~35$ Sistema Kühler/Heizer Peltier 12 15V (14A) foi projetado para Impressora 3D. Isencao de responsabilidade: Eu nao aceito nenhuma responsabilidade pelo que voce faz com este sistema! Nem mesmo se voce incendiar sua casa... ;) Tudo, como sempre, por sua propria conta e risco. !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Como quero construir um poderoso refrigerador Peltier para meu jardim no proximo ano, a primeira coisa que tive que fazer foi tentar uma configuracao de teste. Isso e o que desenvolvi: Esta construcao comporta 2 elementos Peltier 40x40mm, posicionados entre dois trocadores de calor de resfriamento a agua (80mmx40mm). Isso e regulado por este termostato (https://www.thingiverse.com/thing:3084960/files), que e necessario para manter a temperatura do fluido abaixo de 70 °C (158 °F) no lado quente, pois as partes consistem apenas em ABS (PLA 3D Fila nao funcionara!!!). Testei este sistema ate uma temperatura de fluido de ate 70 °C / 158 °F. O trocador de calor no lado quente tem 80mm e e apoiado por um ventilador de PC para dissipacao de calor. No lado frio, usei simplesmente uma espiral de cobre (mas aqui tambem poderia oferecer um trocador de calor de 80mm, ou um grande cilindro para armazenamento). Na placa eletronica, eu previ um interruptor para cada elemento Peltier, para que voce possa alternar entre dois niveis de carga (7A / 14A 84W -> max. 215W). Os interruptores devem, portanto, estar conectados atras do termostato. Alem disso, ha um interruptor para cada uma das duas bombas, o que torna o primeiro despressurizacao mais facil (durante a operacao, o sistema e despressurizado automaticamente quando instalado corretamente). Os primeiros resultados dos testes: (Encomendei dois elementos Peltier de 10A (muito baratos), mas na realidade, eles sao apenas 7A, mas verdadeiros elementos Peltier de 10A devem funcionar sem problemas (isso daria ao sistema ate 308W)!!!) Ambiente de teste: fonte de alimentacao de PC (32A) @ 12V, temperatura ambiente 21 °C / 70 °F, ambos os elementos Peltier ligados (14A / 12V / 168W) Lado frio (usar liquido refrigerante automotivo na mistura 50/50%! Ou o lado frio congela muito rapido): apos 15 min de operacao 1,2 °C / 33,8 °F (Com mangueiras isoladas no lado frio, temperaturas bem abaixo de 0 °C / 32 °F devem ser possiveis!) Lado quente (agua normal sem aditivos) com ventilador em carga total: 35,5 °C / 95,9 °F Duracao do teste: > 20h Ruido: ~ 32db O sistema e absolutamente estavel! !!! O lado quente deve ser sempre a parte superior !!! Objetivos: Mais tarde, este sistema sera ainda mais compacto para se tornar mais movel. Aplicacoes: Caixa termica Pessoas pobres com ar-condicionado de muita energia Acelerador de resfriamento a agua para PC (muito ineficaz, mas de alguma forma legal) Aquecedor Desumidificadores ou o que quer que seja O que segue depois: Substituir modulos TEC (Refrigerador Termoeletrico) por modulos TEG (Gerador Termoeletrico) para gerar eletricidade com fornecimento de agua quente. Lista de compras: A lista de pedidos dos EUA seguira mais tarde (basta ver abaixo na secao em alemao) Talvez algo para voce tambem: https://www.thingiverse.com/thing:3718192 !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Edicao: Os funis de enchimento sao pequenos demais e nao sao bons o suficiente (maiores virao depois) !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
