Sobre o objeto 3D Sistema de refrigeracao para KP3S 3.0/Pro/Pro S1 em estoque com 5015 e 4010.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

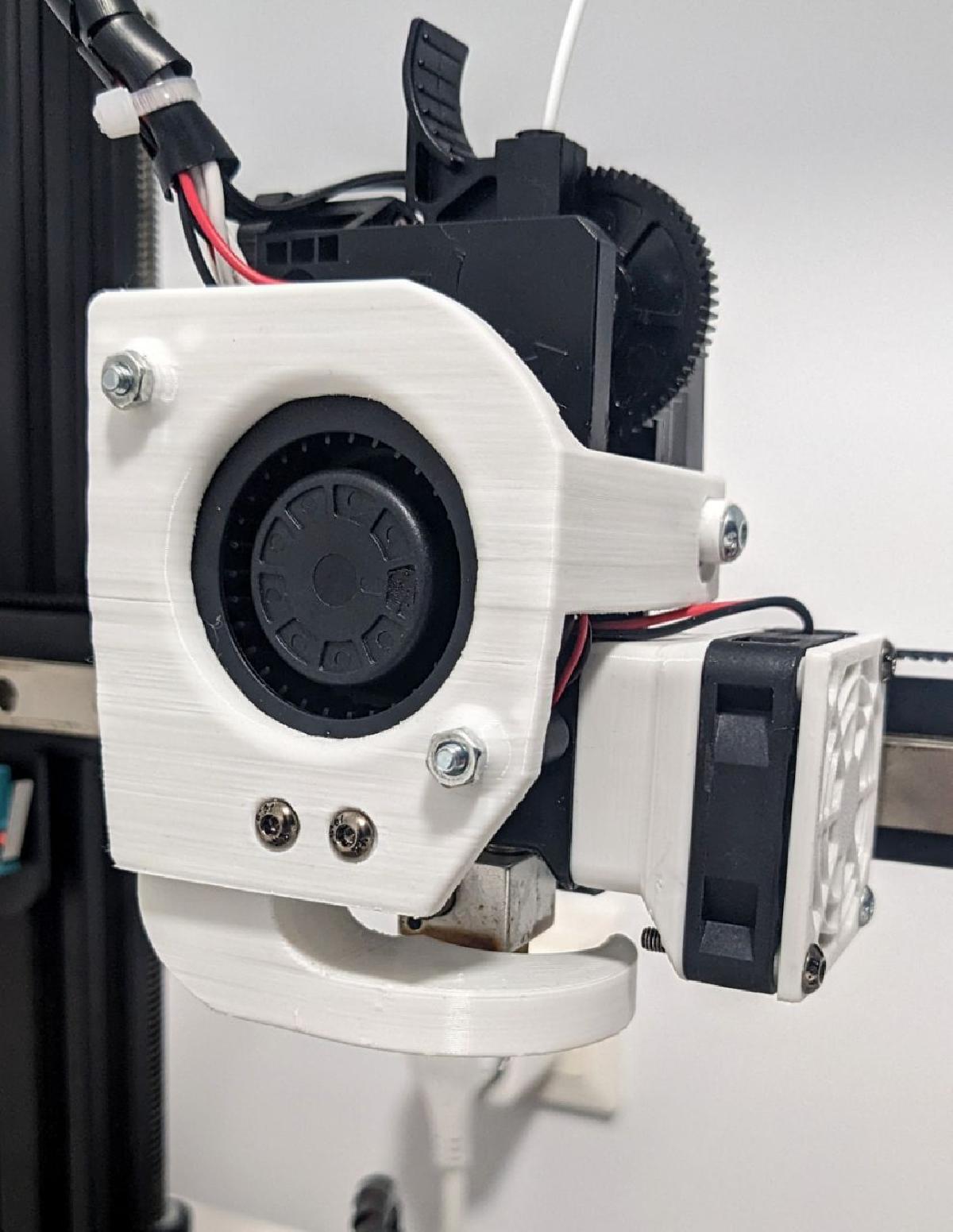

Sistema de refrigeracao para KP3S 3.0/Pro/Pro S1 em estoque com 5015 e 4010. foi projetado para Impressora 3D. A partir de uma impressora Kingroom KP3S 3.0 sem modificacoes e tentando melhorar o resfriamento apenas trocando o ventilador de camada por um sunon 5015 e o do hotend por um sunon 4010, decidi criar este remix que tive que adaptar de varios makers do Thingiverse.Por um lado, temos o chassis principal, que obtenho de:https://www.thingiverse.com/thing:5237357Nome do arquivo: Armazon_Mod_M4_Final.stlEste chassis foi modificado uma vez que a kp3s 3.0 usa parafusos M4 em vez de M3 como no design original. Tambem modifiquei os orificios para torna-los um pouco mais espacosos e que possam se mover verticalmente.Edit: Adicionei novas modificacoes para separar ainda mais o ducto de ventilacao do nozzle.Isso nos permite substituir o ventilador de camada original por um 5015, permitindo tambem conservar o direcionador de ar do hotend original.Atualizacao: adiciono design opcional com suporte bltouch ajustavel em altura.Composto por 2 pecas, chassis principal com trilho e suporte bltouch.Chassi principal com trilho:Nome do arquivo: Armazon_Mod_M4_Final_Bltouch.stlSuporte bltouch:Nome do arquivo: suporte_bltouch.stlDesse mesmo maker tambem obtenho o whirlduct que direciona o ar para o extrusor, mas o maker criou o design para um hotend v6 que parece ser um pouco mais curto que o original e me vejo obrigado a modifica-lo para torna-lo um pouco mais baixo para evitar que a peca toque no extrusor e acabe derretendo.Nome do arquivo: whirl_duct_repair.stlAtualizacao: Adiciono outro stl para separar outros 2mm o ducto do nozzle. (Usar apenas em casos extremos onde o original continua raspando o nozzle)Nome do arquivo: whirl_duct_repair_desplazado.stl------Com isso terminamos com a ventilacao de camada e o 5015-----------Ventilacao de Hotend e troca do original 3010 por um 4010.Adaptador de 3010 para 4010 que permite girar e colocar na posicao que mais nos interessa.https://www.thingiverse.com/thing:4609134Nome do arquivo: kp3s_40to30mm_modular_fan_add_on_v2.stlGrade para ventilador 4010.https://www.thingiverse.com/thing:4737255Nome do arquivo: 4010_fan_grid.stlAnexo imagens descritivas de como imprimir as pecas usando os suportes adequados.*O direcionador de ar do hotend original deve ser girado para o lado direito para colocar em seguida o redutor e ventilador conforme visto na imagem.** O bloco aquecedor do extrusor deve ser rotacionado 270 graus para a esquerda para separa-lo o maximo possivel do ducto de ventilacao.Voces terao que usar 2 parafusos M3x30 com porcas M3 para o 5015 (tambem podem ser usados 2 parafusos M4x20 rosqueando diretamente no plastico dispensando as porcas)3 Parafusos M4x10 para fixar o chassis a impressora3 Parafusos M3x15, 3 Parafusos M3x20 e 1 parafuso M3x35 para o 3010 e grade.*Se usar o suporte bltouch, voce precisara de 2 parafusos m3 que roscam no suporte diretamente e um parafuso M3 com porca para regular a altura.Agradeco o trabalho dos makers ericcsonn, nmarletta e Life_Of_Brian.
