Sistema de portao modular GATETRIX V1 / LIGHTRIX V1 para Tiny Whoop

Veículos R/C

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Sistema de portao modular GATETRIX V1 / LIGHTRIX V1 para Tiny Whoop

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

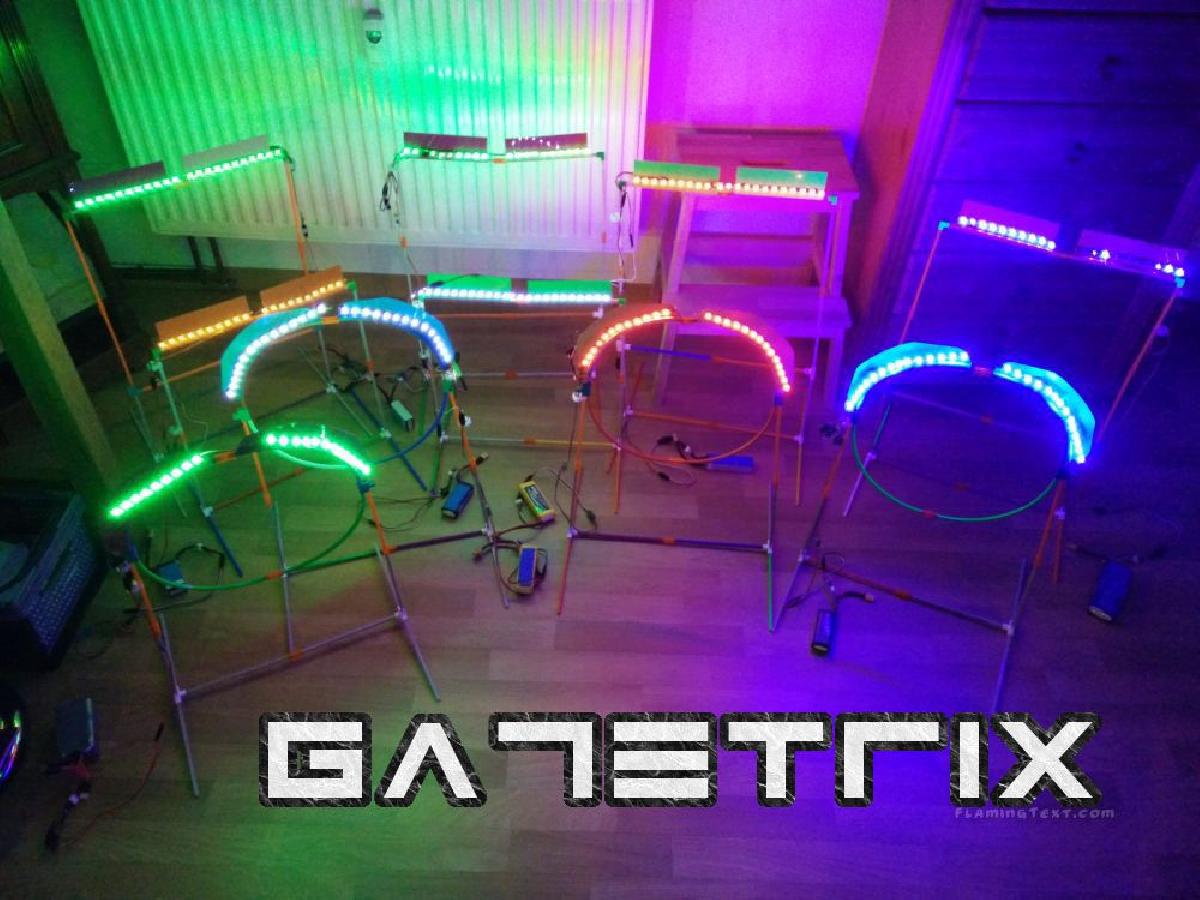

Sistema de portao modular GATETRIX V1 / LIGHTRIX V1 para Tiny Whoop foi projetado para Impressora 3D. GATETRIX / LIGHTRIX - Sistema de portao modular Tiny Whoop impresso em 3D VERSAO DE LANCAMENTO Atualizacao 26.11.2016: Adicionadas duas novas pecas, que devem dar mais estabilidade a estrutura do seu portao: conector_reto_circulo_pernas_versao_mais_forte.stl base_conector_de_suporte_para_usar_com_varas_versao_mais_forte.stl Tambem foi lancada a GATETRIX V2 (um conceito de design diferente/novo) Atualizacao 19.11.2016: Criada nova versao do extensor de vara reta (com uma pequena dobradica). Ajuda a fixar os extensores ao monta-los de cabeca para baixo. O comprimento tambem foi ligeiramente modificado (agora e um pouco menor). Sugiro usar a nova versao a partir de agora. Uma V2 para o extensor circular tambem esta disponivel. Gatetrix V2 esta chegando em breve. 21.08.2016: VERSAO DE LANCAMENTO - O estado do sistema nao e mais trabalho em andamento. Muitos testes foram feitos e o sistema agora e considerado uma versao de lancamento. Ficaria feliz em ver suas criacoes de portao na secao de fabricacao. Desenvolvido para impressao facil e rapida. Otimizado para superficie de impressao de 200x200mm. Apenas algumas pecas precisam de estruturas de suporte (extensores de vara e o conector da base da bandeira). Todos (quase) os conectores podem ser impressos sem suporte. Apenas certifique-se de colocar as pecas corretamente na cama de impressao. Sua impressora deve ser capaz de imprimir pontes muito bem (no entanto, as lacunas que precisam ser preenchidas sao bastante pequenas (aprox. 5mm). No momento, ha cerca de 30 pecas diferentes disponiveis. Voce pode me enviar mais ideias via MP. Para a construcao de portoes de forma padrao (quadrado/circulo), apenas algumas varas/conectores diferentes sao necessarias. As outras pecas sao opcionais para pessoas criativas construirem estruturas de portao mais complexas. Eu construi uma estrutura de portao de 1,80m (aprox. 6 pes) de altura (veja as fotos). Atualizacao 07.08.2016: Desde que todas as pecas de conector foram redesenhadas (pecas de conector mais longas e ficando mais estreitas em direcao ao interior, e mais facil encaixar as varas e conectores juntos. Ouvi de muitas pessoas que a versao 4.98mm se encaixa melhor, mas voce deve tentar por si mesmo. impressoras diferente, precisao/encaixe diferente. Calibracao da impressora/configuracoes de impressao: As pecas precisam se encaixar perfeitamente, para manter os portoes juntos, mas tambem proporcionando uma facil desmontagem. O uso de diferentes cores de filamento (embora seja o mesmo material) resulta em encaixes divergentes. Idealmente, todas as pecas sao impressas com o mesmo tipo/cor de filamento e as mesmas configuracoes de impressao. As cores de filamento brilhantes sao visiveis melhor (branco, cinza, etc.). Recomendo o uso de PETG XT 3D Fila. E forte e flexivel e, portanto, voce pode ser um pouco mais brusco durante a montagem e nao quebrara tao facilmente. Tambem e possivel construir portoes de forma redonda apenas com varas, devido a sua certa flexibilidade (veja as fotos). Todas as pecas aqui mostradas pesaram aproximadamente 1100g de filamento e foram impressas em cerca de 48 horas (altura de camada de 0,3mm, 2 cascas, 3 camadas superiores/inferiores, 20% de preenchimento ... varas podem ser impressas sem preenchimento, e mais rapido, mas tambem nao tao resistente e custara a flexibilidade). O sistema e modular e expansivel. E rapidamente montado e desmontado. Pode ser armazenado de forma a economizar espaco. Devido ao sistema modular de plugue/conector, voce pode ser criativo criando seus proprios obstaculos/portoes/o que quiser. Os portoes sao visiveis muito bem com filamento de cor branca/cinza por si mesmos. Com os extensores, a visibilidade fica ainda melhor, e claro, e voce obtem a capacidade de montar sistemas LED modulares (veja as fotos). Divirta-se Historico de Atualizacoes: 22.08.2016: Com apenas uma nova peca de conector (base_conector_para_usar_com_varas) e pecas ja existentes, obtemos bandeiras iluminadas enormes (80-100cm)! 21.08.2016: Adicionado um novo conector que permite usar varas retas como base/pernas (base_conector_para_usar_com_varas.stl). O conector de base de 19cm e bom para portoes pequenos, mas se ficar maior, o portao caira, portanto, essa melhoria. Funciona muito bem, porque os conectores para as varas das pernas sao ligeiramente angulados, entao ha tensao criada que da aos portoes perfeita estabilidade. Adicionada uma nova versao do roteador de cabos para facilitar o roteamento de cabos, ao trabalhar com um sistema LED. Removidas algumas pecas obsoletas. 07.08.2016: Redesenhadas todas as pecas de conector (estendidas as conexoes em 3mm e o interior agora esta ficando mais estreito em direcao ao interior (angulo de 1,5°). Isso deve lhe dar um bom e justo encaixe. 05.08.2016: Redesenhei o conector reto. O novo (V2) e um pouco mais longo (tive problemas com varas que se encaixavam muito soltas empurrando umas as outras para fora do lugar) e a coisa mais importante: O interior dos conectores e ligeiramente angulado (ficando mais estreito em direcao ao meio). Essas melhorias abordam o problema de tolerancia de encaixe que as impressoras tem (com diferentes filamentos). Portanto, com os novos conectores, todas as minhas varas de quase 7 cores de filamento se encaixam bem. Tambem adicionei um conector reto V3 que deve ser usado com filamentos muito flexiveis, como Ninjaflex, que elimina completamente o problema de tolerancia. As cascas sao simplesmente um pouco mais grossas. Tambem adicionei uma variedade de conectores com conectores angulados adicionais, que, por exemplo, podem ser usados para conectar formas de portao com diferentes alturas para mais estabilidade e criar um portao em forma de tunel (veja as fotos). Eu tambem descobri que e possivel formar um portao apenas consistindo de varas (veja as fotos). Portanto, com filamentos que tem uma propriedade flexivel (nao filamento flexivel), voce pode simplesmente dobrar o portao para a forma desejada. PETG XT 3D Fila funciona muito bem. ABS deve funcionar tambem. PLA 3D Fila deve ser muito quebradico para isso. Aproveite! 03.08.2016: Adicionada nova vara de forma (oitavo circulo) com elemento extensor. Necessita de 8 pecas para um circulo completo e e bastante maior do que a versao do quarto de circulo. Tambem adicionado outro conector (conector reto com orificio para a perna e conector adicional (angulado). Tambem adicionado outro roteador de cabos com um orificio maior. 27.07.2016: Adicionadas 5 novas pecas de conector (conector reto com orificio para a perna e conectores adicionais) (O seguinte foi escrito no primeiro lancamento e deve ser obsoleto devido ao novo design do conector. No entanto, deixarei para que as pessoas estejam cientes dos possiveis problemas de encaixe e como resolve-los) Originalmente, as pecas foram desenvolvidas para a versao de vara de 5.00mm. Entao eu fiquei sem filamento e tive que usar uma cor diferente (mesmo material). O resultado foi que as varas nao se encaixavam mais perfeitamente nos conectores com as varas da versao 5.0mm. Portanto, fiz 6 variantes adicionais (4.97mm, 4.98mm, 4.99mm, 5.01mm, 5.02mm, 5.03mm). A variante 4.98mm foi perfeita com a outra cor de filamento. Voce pode possivelmente ajustar o resultado alterando o fator de fluxo tambem. Em todos os casos, voce deve ter certeza de que sua impressora esta calibrada corretamente (Extrusora/Jerk/Aceleracao) e fazer uma impressao de teste com um conector reto e as 6 variantes de vara, para que voce possa dizer qual se encaixa melhor.
