Sobre o objeto 3D Sistema de extracao e filtracao de gas Photon Zero

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

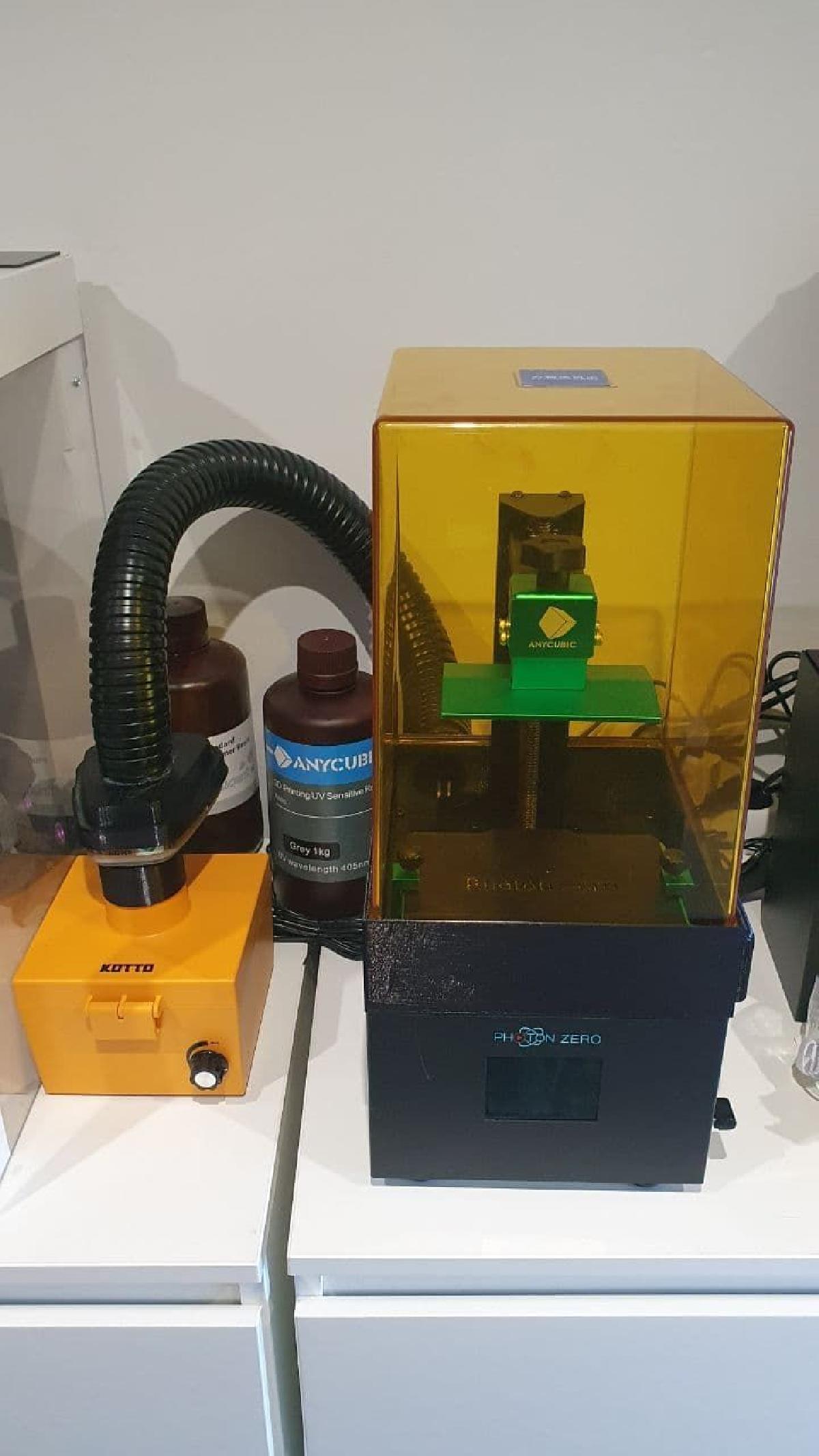

Sistema de extracao e filtracao de gas Photon Zero foi projetado para Impressora 3D. Sistema de extracao e filtragem de gases Photon ZeroEste design e uma forma de extrair compostos organicos volateis (VOCs) e odores da impressora Anycubic Photon Zero, que nao possui nenhum sistema de neutralizacao. Ele extrai gases da impressora usando um extrator de fumaca e os filtra usando um filtro de VOCs. Voce podera realizar as impressoes em ambientes fechados.Este e um remix de:https://www.thingiverse.com/thing:4582853/https://www.thingiverse.com/thing:4615201/https://www.thingiverse.com/thing:3982639/Materiais:1) Para o sistema de extracao, voce precisara de um extrator de fumaca Kotto https://www.amazon.com/dp/B07VWDN29FVoce pode sempre projetar seu proprio sistema de extracao usando um "ventilador radial de 10 cm" (o que a Kotto implementa) e conectar a alimentacao a fonte de energia do Photon Zero (apenas certifique-se de que ambos tem a mesma voltagem).2) Para o filtro, voce precisara de um filtro chines 3M 6001 (ou melhor), na verdade um modelo 60001CN, e uma junta de borracha para conector de bayoneta. Voce pode obte-los de qualquer mascara de gas 3M 6200 da aliexpress, como esta: https://es.aliexpress.com/item/32812661206.htmlAlem disso, voce pode comprar pecas de reposicao: https://es.aliexpress.com/item/32847626369.html?spm=a2g0s.9042311.0.0.216163c0bFW8IhDevido ao design do filtro 6001, os modelos europeus e chineses nao sao semelhantes, e os chineses (6001CN) sao mais baratos, eu redesenhei o adaptador para usa-los. As mascaras de gas e filtros chineses sao mais baratos.A caixa e um arquivo que agrupa 2 partes. Se voce tiver uma impressora pequena como a minha (Original Prusa Mini), pode desagrupar em dois objetos e imprimi-los separadamente e cola-los com cola quente.Todas as partes devem ser impressas usando suportes e recomendo a balsa.A "caixa" e uma extensao entre a impressora e a lampada amarela, que possui um conector ao qual o tubo corrugado do extrator deve ser conectado. A outra extremidade do tubo deve ser conectada ao conector do adaptador "suporte do filtro 3M 6001CN para Kotto". O filtro 3M e conectado a esse adaptador de um lado e ao conector "3M_Connector_Kotto" do outro lado. O conector de bayoneta, junto com a junta de borracha, esta conectado ao extrator Kotto.Alem disso, recomendo usar fita adesiva entre Kotto-bayoneta e entre o tubo do adaptador do filtro e o tubo corrugado, para evitar a fuga de gases.Enquanto imprime, voce precisara extrair gases com a potencia minima do extrator (para evitar falhas na impressao), mas maximiza-lo antes de remover a lampada UV amarela e deixar extrair os gases completamente.Eu imprimi os arquivos em PLA 3D Fila, mas recomendo usar PETG XT 3D Fila para aumentar a resistencia.Photon Zero: Sistema de extracao e filtragem de gasesCom este sistema, sera possivel extrair os gases VOCs, filtra-los e eliminar o cheiro de impressao, enquanto utilizamos nossa impressora Anycubic Photon Zero, que nao inclui nenhum sistema embutido.Este design e um remix de outros:https://www.thingiverse.com/thing:4582853/https://www.thingiverse.com/thing:4615201/https://www.thingiverse.com/thing:3982639/Materiais:1) Para o sistema de extracao voce precisara de um extrator de gases de soldagem com tubo corrugado da marca Kotto, ou similar https://www.amazon.com/dp/B07VWDN29FVoce podera criar um sistema semelhante usando um ventilador radial de 10 cm ("ventilador radial de 10 cm"), como o que a Kotto implementa, e conectar os fios de alimentacao em paralelo a fonte de alimentacao do Photon Zero (certifique-se de que ambos tem o mesmo voltagem, que eu acredito ser de 24 V).2) Para o filtro voce precisara de um filtro chines 3M 6001 (ou superior), concretamente o modelo chines e o 6001 CN, e uma junta o-ring de borracha para o conector de bayoneta do filtro. Voce pode pegar ambas as pecas da mascara de gas 3M 6200: https://es.aliexpress.com/item/32812661206.htmlPor outro lado, tambem podera comprar pecas de reposicao de filtros aqui: https://es.aliexpress.com/item/32847626369.html?spm=a2g0s.9042311.0.0.216163c0bFW8IhDevido ao fato de que o custo dos filtros (originais) 3M 6001CN e menor que a versao europeia, decidi comprar esses e redesenhar o adaptador, pois nao possuem o mesmo formato fisico.A caixa sao duas pecas agrupadas, caso voce tenha uma impressora de filamento pequena como a minha (Original Prusa Mini) e deseje separar ambas as pecas e imprimi-las separadamente e uni-las com cola quente.Para todas as pecas voce precisara de suportes e recomendo balsa.A caixa e uma extensao entre a impressora e a lampada amarela, que tem um conector ao qual deve ser conectado o tubo corrugado do extrator. A outra extremidade do tubo deve ser conectada ao conector do adaptador "suporte do filtro 3M 6001CN para Kotto". O filtro 3M e conectado a esse adaptador, de um lado, e ao conector "3M_Connector_Kotto" do outro. O conector de bayoneta, junto com a junta o-ring de borracha, esta conectado ao extrator Kotto.Ainda, recomendo colocar fita isolante nas conexoes Kotto-bayoneta e na tubulacao do adaptador do filtro-tubo corrugado, para evitar a fuga de gases.Enquanto voce imprime, pode usar o extrator na potencia minima (para evitar falhas de impressao devido ao vacuo). Quando a impressao terminar, deixe o extrator no maximo por um tempo antes de remover a lampada UV amarela, para evitar a saida de gases.Imprimi tudo em PLA 3D Fila, mas recomendo faze-lo em PETG XT 3D Fila para dar maior resistencia a quebra.
