Sistema de Corte de Chapas Metalicas foi projetado para Impressora 3D. Sistema de Corte de Chapa Metalicahttps://youtu.be/4YQudEBszzwO sistema e utilizado para fazer cortes em chapa metalica, sem deformar a area de corte, sendo usado tanto para aco quanto para aluminio, com espessura inferior a 2 mm.Se voce tem acesso a uma maquina de cisalhamento industrial, os cortes sao igualmente perfeitos, mas no meu caso, como nao tenho acesso a tal maquinaria, decidi construir este simples sistema de corte, baseado em uma esmerilhadeira angular com uma bateria de litio de 12V do fabricante Parkside (modelo PWSA 12 Li A1).Uma vez que todas as pecas estao montadas, permite selecionar a altura de corte de forma precisa, e tambem permite desliza-la por uma regua metalica que serve como guia para realizar o corte reto.No meu caso, as pecas foram impressas em ASA (cama aquecida a 110ºC e hotend a 260ºC) pois suporta temperaturas mais altas (faiscas de lascas metalicas que saem do corte do metal) e mecanicamente e mais resistente que o PLA 3D Fila.Converti a cama aquecida da minha Anet A8 em magnetica e como superficie de impressao utilizei chapas metalicas de 220 x 220 mm tanto de aco quanto de aluminio, que cortei com este sistema.O sistema de corte consiste em 4 pecas:Trilho de corte rail.stlServe para deslizar o conjunto longitudinalmente em contato com uma regua guia (para realizar o corte reto), eu utilizo um perfil de aluminio extrudado como regua.Espaciador espacer.stlServe para ajustar com precisao a altura de corte. E fixado ao trilho com dois parafusos M4 e porcas borter.Escudo anti lascas shield.stlServe como elemento de seguranca para nos proteger da projecao das lascas metalicas quentes resultantes do corte. E preso ao espaciador com dois parafusos de porca autoblocante M4.Carcaca de fixacao fit.stlServe para segurar a esmerilhadeira ao trilho, requer tres parafusos M4 e 2 porcas normais e uma borboleta.

Baixar

O modelo 3D intitulado "Sistema de Corte de Chapas Metalicas" foi criado para facilitar e melhorar o processo de corte de chapas metálicas, tanto de aço quanto de alumínio, com espessura inferior a 2 mm. Este sistema é particularmente projetado para garantir cortes precisos, minimizando a deformação da área ao redor do corte.

### Características do Sistema

1. **Compromisso com a Precisão**: Graças a um design que permite a seleção precisa da altura de corte e a utilização de uma régua guia para cortes retos, o sistema supera as limitações de ferramentas convencionais, especialmente em ambientes onde o acesso a máquinas industriais de cisalhamento é restrito.

2. **Materiais e Resistência**: As peças do modelo foram impressas em ASA, um material que oferece maior resistência e suporte a temperaturas mais altas (ideal para o calor gerado pelos aparas metálicas). A escolha do ASA em vez do PLA é uma decisão acertada para aplicações de usinagem, onde as altas temperaturas e a durabilidade são cruciais.

3. **Impressão 3D**: O autor modificou uma impressora 3D Anet A8, transformando sua cama aquecida em magnética, o que facilita a impressão de chapas metálicas de 220 x 220 mm. Esta adaptação é fundamental para o sucesso do processo de impressão, especialmente com um material mais exigente como o ASA.

### Componentes do Sistema

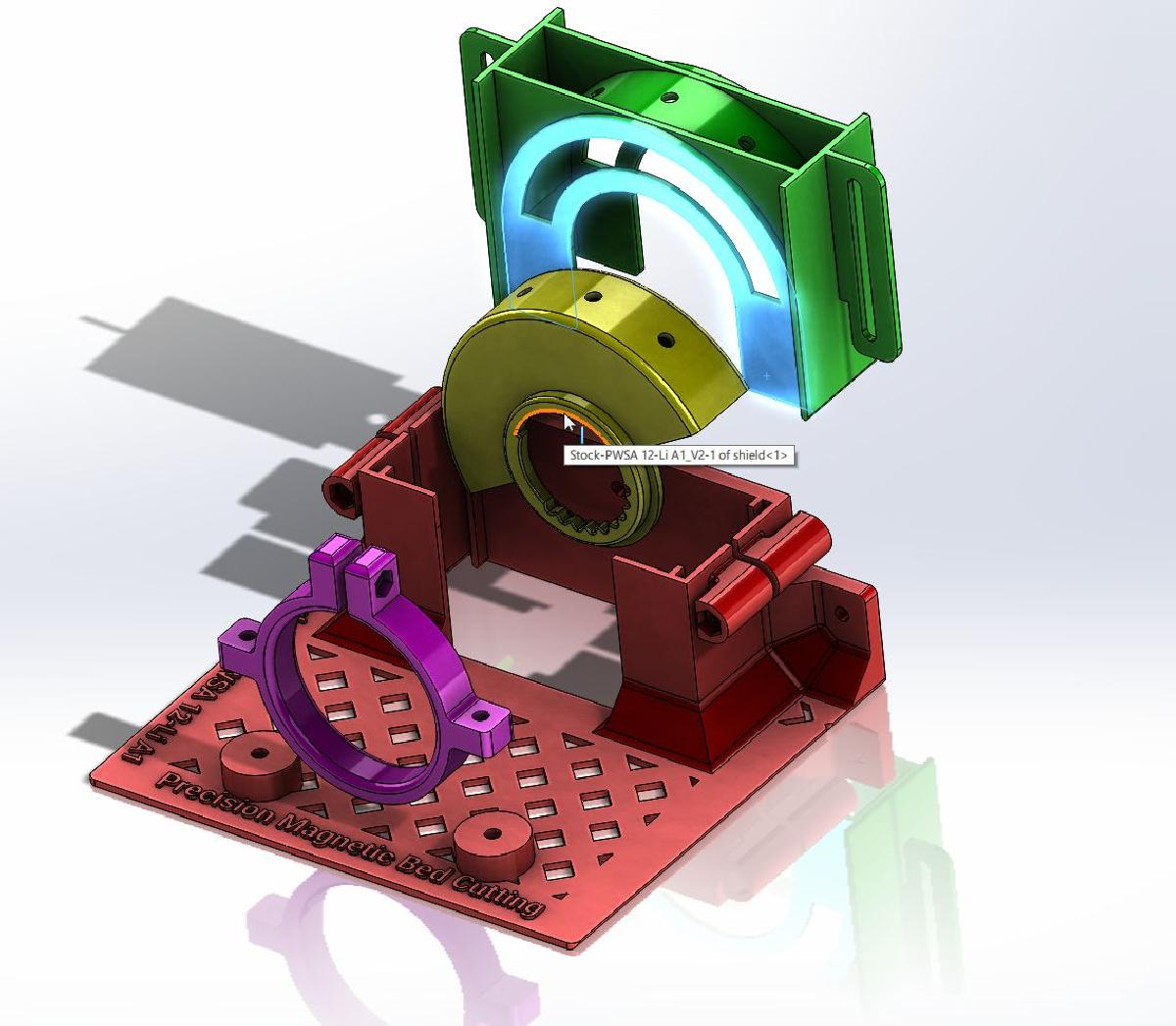

O sistema de corte é composto por quatro peças principais:

1. **Trilho de Corte (rail.stl)**: Esta peça permite que o conjunto de corte deslize longitudinalmente, oferecendo mobilidade ao longo da régua guia.

2. **Espacador (espacer.stl)**: Com a função de ajustar a altura de corte, o espaçador é fixado no trilho por meio de parafusos M4 e porcas borboleta, permitindo ajustes rápidos e eficazes.

3. **Escudo Anti Aparas (shield.stl)**: Este item atua como uma proteção para o usuário contra as lascas metálicas quentes que podem ser geradas durante o corte, aumentando a segurança do sistema.

4. **Carcaça de Fixação (fit.stl)**: Responsável por segurar a máquina de moer (esmerilhadeira) ao trilho, a carcaça é fixada com vários parafusos, garantindo que a máquina permaneça estável durante o uso.

### Conclusão

O "Sistema de Corte de Chapas Metalicas" representa uma solução inovadora e prática para quem precisa realizar cortes em metal com precisão, especialmente em ambientes onde o acesso a ferramentas industriais é limitado. Ele combina a tecnologia da impressão 3D com considerações práticas de usinagem, resultando em um sistema acessível e eficiente. Esse projeto é uma excelente demonstração do potencial da impressão 3D para criar ferramentas especializadas que atendem a necessidades específicas.
