Sistema de Construcao Eletronico V2

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

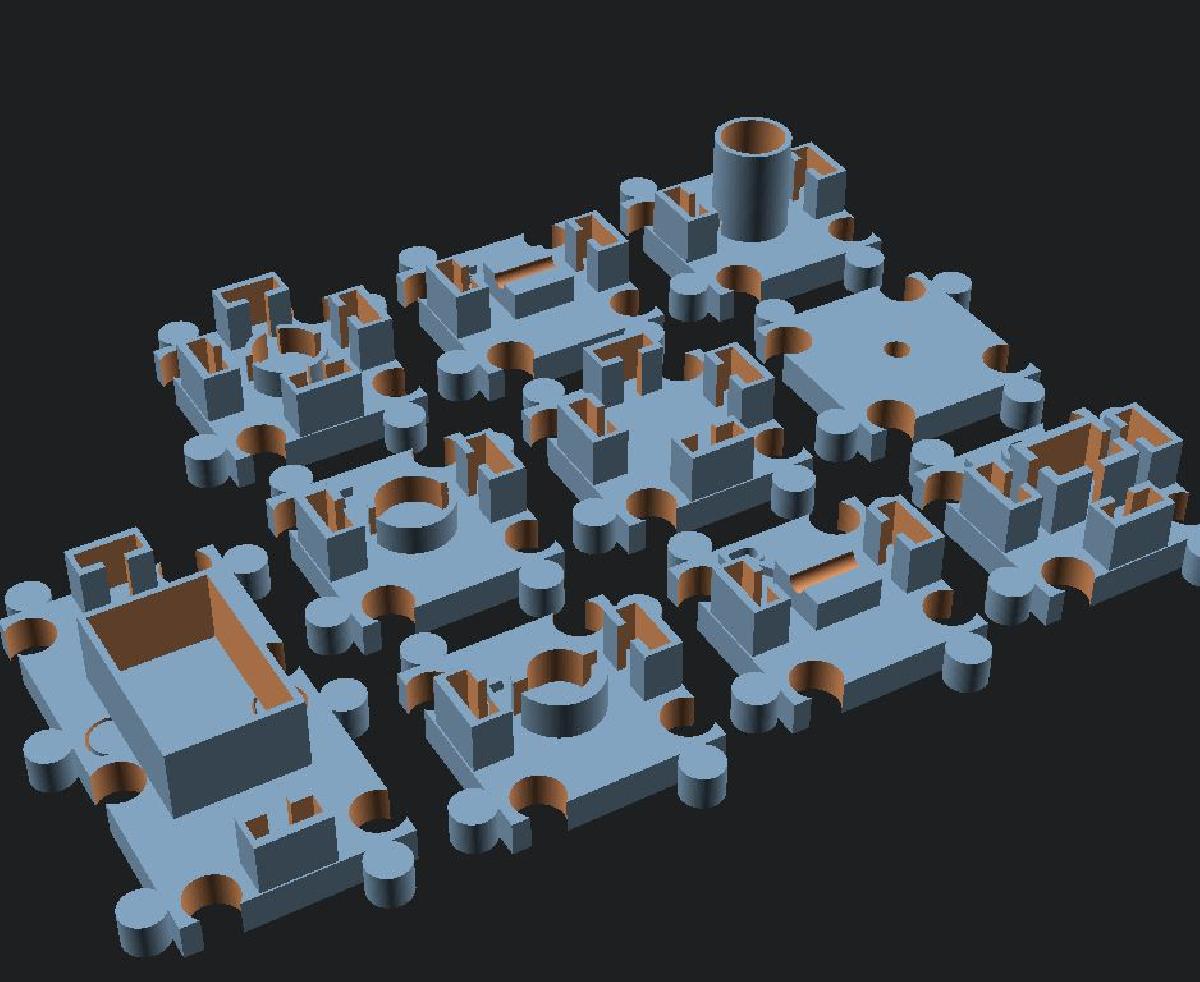

Sobre o objeto 3D Sistema de Construcao Eletronico V2

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Sistema de Construcao Eletronico V2 foi projetado para Impressora 3D. Junte-se ao Grupo EBShttp://www.thingiverse.com/groups/ebs-electronic-building-systeme voce estara sempre atualizado com todas as noticias, dicas de montagem e novas pecas.Atualizacao 28.Nov.2016Planejando seus proprios circuitos para EBSConstruir com EBS as vezes precisa de um pouco de planejamento.Para fazer isso, eu fiz uma biblioteca para TinyCAD. Agora voce pode fazer um plano detalhado para os modulos e como fazer as conexoes, antes que voce (ou outra pessoa) monte os modulos e faca a fiacao.Voce deve ter o TinyCad instalado, que e um software gratuito. Baixe e salve a Biblioteca EBS no seu PC. Adicione a biblioteca ao TinyCad e voce esta pronto.No caso de novos modulos e atualizacoes, a biblioteca mais recente (EBS.TCLib) pode sempre ser baixada aqui.Atencao: Voce precisa do TinyCAD, NAO do Tinker-CAD!Atualizacao Silenciosa 27.Nov.2016Para o modulo BlockBat eu descobri que e melhor colar o clipe da bateria ao chao e encaixar a bateria nele com os contatos para baixo. Assim, voce precisa de 2 furos para os fios do clipe. Estes sao feitos com esta pequena atualizacao dos arquivos scad.Atualizacao 26.Nov.2016Para minhas impressoes, eu tive que fazer muito trabalho apos a impressao para obter pecas que se encaixam bem, porque minha impressora nao e muito exata.Entao eu coloquei aqui um segundo arquivo OpenSCAD, que produz modulos com tolerancias mais altas.Tolerancias baixas: US_BK_Schaltung-K.scadTolerancias altas: US_BK_Schaltung-K2.scadNo caso de novas coisas serem carregadas, ambos os arquivos voce encontrara atualizados aqui.Observacao: Os arquivos stl baixaveis para EBS sao sempre produzidos com o arquivo scad de baixa tolerancia.Entao, se voce quiser modulos de alta tolerancia, deve usar o arquivo scad. Experimente. Nao e complicado, mas muito intuitivo. E, claro, OpenSCAD e gratuito.Atualizacao 23.Nov.2016:Nova Peca integrada: PotiArquivo SCAD alterado para o estado mais recente.Voce pode completar seu arquivo fonte ja baixado com Modul-Poti.txt ou baixar o arquivo fonte completo. Tambem aqui esta o novo arquivo stl: US_BK-K-Poti.stl.Atualizacao 22.Nov.2016:Nova Peca integrada: CondensadorArquivo SCAD alterado para o estado mais recente.Voce pode completar seu arquivo fonte ja baixado com Modul-Kondensator.txt ou baixar o arquivo fonte completo. Tambem aqui esta o novo arquivo stl: US_BK-K-Kondensator.stl.Atualizacao 21.Nov.2016:Nova Peca integrada: Dil 8 - ICsArquivo SCAD alterado para o estado mais recente.Voce pode completar seu arquivo fonte ja baixado com Modul-Dil8.txt ou baixar o arquivo fonte completo. Tambem aqui esta o novo arquivo stl: US_BK-K-Dil8.stl.Bem-vindoa minha nova versao 2 do Sistema de Construcao Eletronica.Usando este sistema, voce pode construir circuitos, fortemente baseados em um diagrama de circuito.Bem construido, a funcao e a fiacao do circuito sao muito mais obvias, a visao muito melhor, do que em um circuito, construido em uma placa de ensaio comum. Isso e muito importante para criancas e iniciantes!A vantagem de uma placa de ensaio comum, o contato simples, e, claro, totalmente incorporada a este sistema!Aprimoramentos ao sistema antigo:Melhor e mais forte encaixeSistema de contato e muito facil e funciona muito bem, e, claro, sem nenhuma soldagem.Clique em Pos-Impressao para detalhesEm breve sera continuado com novas pecas como DIL8 para NE555 ou OpAmp, com Bobinas, Potis,78xx, capacitor variavel, ... Vamos construir um pequeno radio, um transmissor (com muito pouca potencia),para ouvir sua musica no radio do proximo comodo, alguns LEDs piscando, e muito mais...A web esta cheia de toneladas de diagramas de circuitos educacionais e fascinantes, pecas eletronicas sao bastante baratas. Divirta-se... Quase nao ha limites, usando este sistema.Todos os dados publicados sao negados para qualquer uso comercial!Voce pode imprimir e editar todos os dados para uso privado apenas.O sistema antigo (http://www.thingiverse.com/thing:1885504) nao sera continuado (mas tambem nao sera excluido)! Partes do sistema antigo e novo NAO sao compativeis!O sistema de contato e a maneira de montar um bloco estao descritos em Pos-Impressao.
