Sobre o objeto 3D Sistema de Carretel de Filamento

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

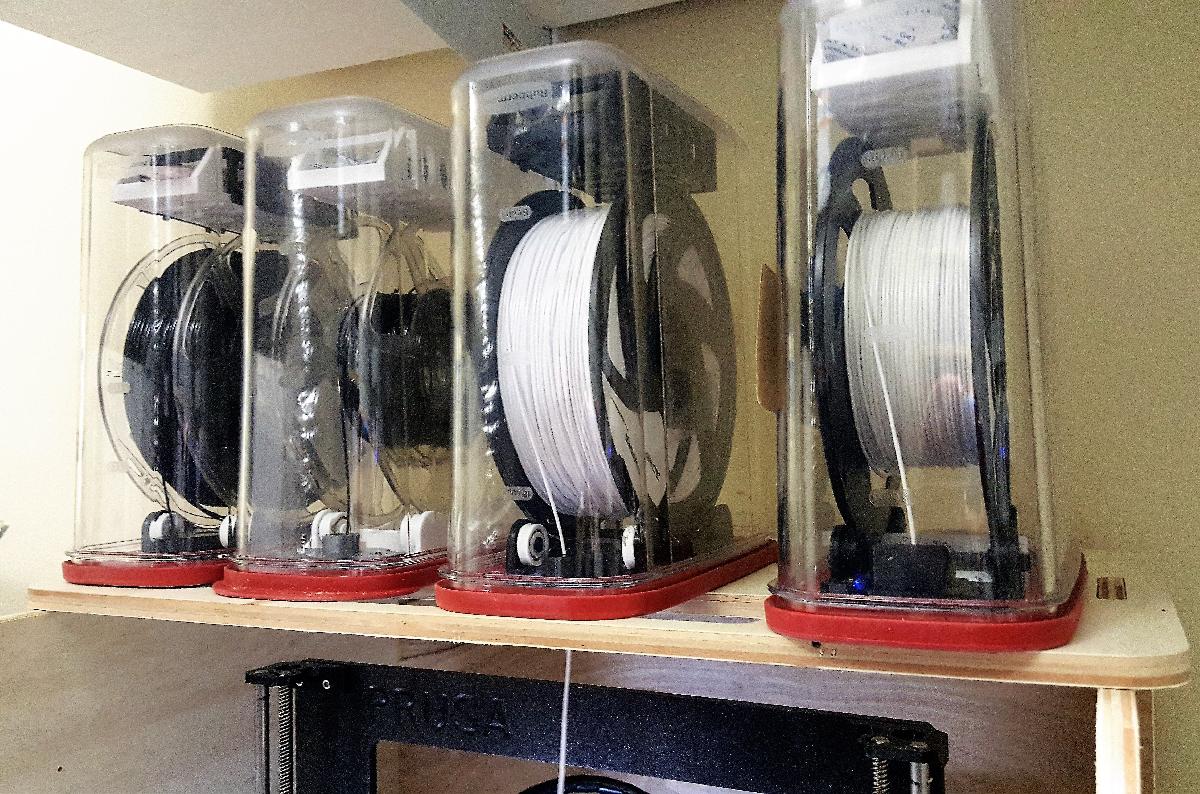

Sistema de Carretel de Filamento foi projetado para Impressora 3D. AGORA HA UMA VERSAO 4 - VEJA A COISA 6711754 Sistema de Carretel de Filamento V2 foi publicado. Este projeto foi inspirado pela grande coisa de Henry Arnold #1332650 recipiente de filamento hermetico. Fiz varias modificacoes principalmente porque a Prusa M2 original gosta de ser alimentada de cima. Invertei o recipiente Rubbermaid e adicionei um suporte para dessecante em saco. O espaco de ar morto e muito pequeno, portanto, apenas uma pequena quantidade de dessecante e necessaria. A abertura para o filamento e pequena e pode ser selada quando nao estiver em uso. O objetivo do projeto e criar um recipiente que seja carregado uma vez e mantido hermetico ate que o carretel termine. Voce precisa de um recipiente para cada carretel de filamento. Voce precisa furar 3 furos de 0,5 polegadas, o que e melhor feito com uma broca especial (veja a imagem anexada). Essas brocas sao baratas na Harbor Freight. E melhor carregar os sacos de dessecante no suporte antes de fixa-lo ao recipiente. Alem disso, tenha cuidado para colocar o suporte do carretel no centro exato da tampa. O que e a tampa e o fundo esta invertido neste projeto, pois estou usando o recipiente de cabeca para baixo! Usei isso por 3 meses e fiz algumas modificacoes ao longo do caminho. O unico problema que tive foi quando fiz uma calibracao Z e o extrusor se moveu para o topo da estrutura, o filamento empurrara para cima dentro do recipiente e pode escorregar sobre a borda de um carretel de filamento cheio. Isso pode ser evitado segurando o filamento do lado de fora do recipiente. O projeto pode ser impresso em PETG XT 3D Fila ou PLA 3D Fila com resultados iguais. O PLA 3D Fila tende a fazer roscas ligeiramente melhores. Tambem fiz meus proprios rolamentos 608 usando o Thingiverse #2598427 de SiberK. Pelo preco de um pote de BBs revestidos de cobre do Walmart (cerca de $7,00), voce e seus vizinhos podem ter um suprimento vitalicio de rolamentos 608. Imprima o rolamento com PLA e use a versao com 5 bolas. O recipiente transparente Rubbermaid e de 21 copos e pode ser comprado na Amazon.com. A versao de plastico nublado e mais barata e e vendida em lojas de desconto como o Walmart. A versao de plastico nublado e ligeiramente menor e voce precisara usar as pecas da minha versao 2 para que funcione. Rolamento 608 (BBs de aco de 4,5 mm) de SiberK e licenciado sob a licenca Creative Commons - Atribuicao. Recipiente de Filamento Hermetico de henryarnold e licenciado sob os Creative Commons.
