Sistema de Caixa Seca

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Sistema de Caixa Seca

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

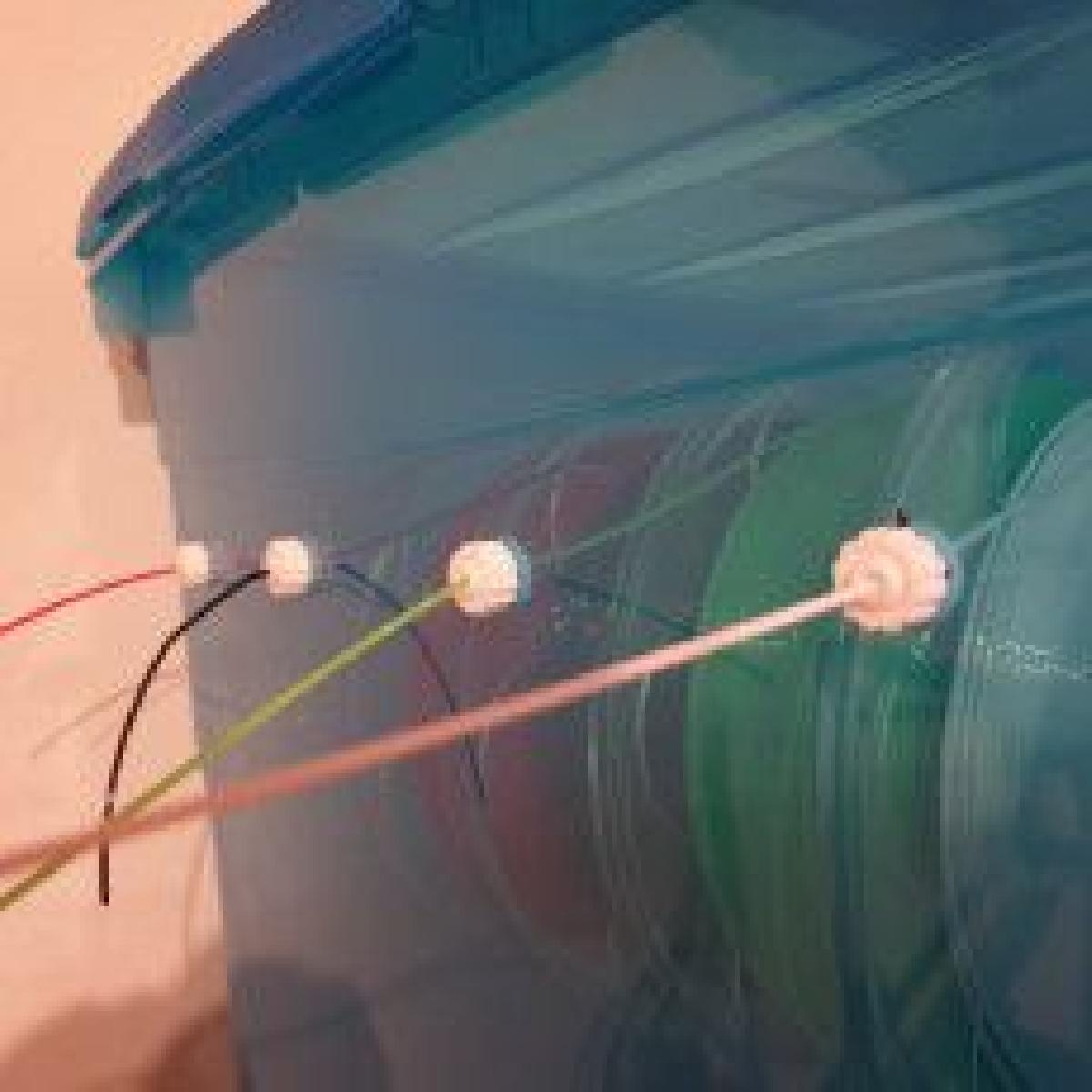

Sistema de Caixa Seca foi projetado para Impressora 3D. Este e um sistema de alimentacao de filamento em caixa seca de minha propria concepcao. A unica coisa que voce precisa ter e algum tipo de caixa de armazenamento de plastico, algum tipo de selante para a tampa (se nao for hermetica ja) e uma barra (aluminio, plastico, tubo metalico) de diametro maximo de 24 mm (se voce nao aumentar a escala do modelo). A ideia era estar livre de ter que usar parafusos e porcas de metal, para que voce nao tenha que lidar com a perfuracao precisa dos buracos para eles. Eu usei uma configuracao dupla, porque a caixa KIS e grande o suficiente, mas pode-se usar quantos suportes quiser. Para um suporte, voce precisara imprimir dois suportes, duas porcas de suporte e quantos alimentadores e porcas de alimentador forem necessarios para o numero de bobinas de filamento que voce tera no suporte. Os alimentadores sao M8, entao eles precisam de um buraco de 8 mm na caixa para serem instalados. O buraco de alimentacao e de 2,5 mm, espaco suficiente para filamento de 1,75 mm. Se voce sentir que nao ha espaco suficiente, perfure com uma broca de 3 mm. Os suportes sao M24, entao eles precisarao de um buraco de 24 mm na caixa para serem instalados. Aperte-os bem. Eu projetei os suportes para ter um angulo de 3 graus para baixo, porque as paredes da caixa estao inclinadas em 93 graus (veja as fotos). Os clipes sao especificos para a caixa de plastico que usei, entao se voce nao tiver a mesma caixa exata, e duvidoso que funcione para voce. Incluido no arquivo .rar estao arquivos do SolidWorks (.sldprt) para suas modificacoes e remixes. Imprima em PETG XT 3D Fila (ou PLA 3D Fila - use apenas em ambientes fechados, longe da luz): - os alimentadores e as porcas de alimentador com altura de camada de 0,15 mm e 30% de preenchimento - os suportes e as porcas de suporte com altura de camada de 0,2 mm e 20% de preenchimento - os clipes com altura de camada de 0,3 mm e 100% de preenchimento. Imprima todas as porcas sem suporte. Imprima o suporte e o alimentador com seus eixos verticalmente (perpendiculares a mesa). Imprima apenas o suporte com suporte (onde esta a parte de apoio, nao onde esta o parafuso, que deve ficar para cima e imprimir limpo). Boa sorte.
