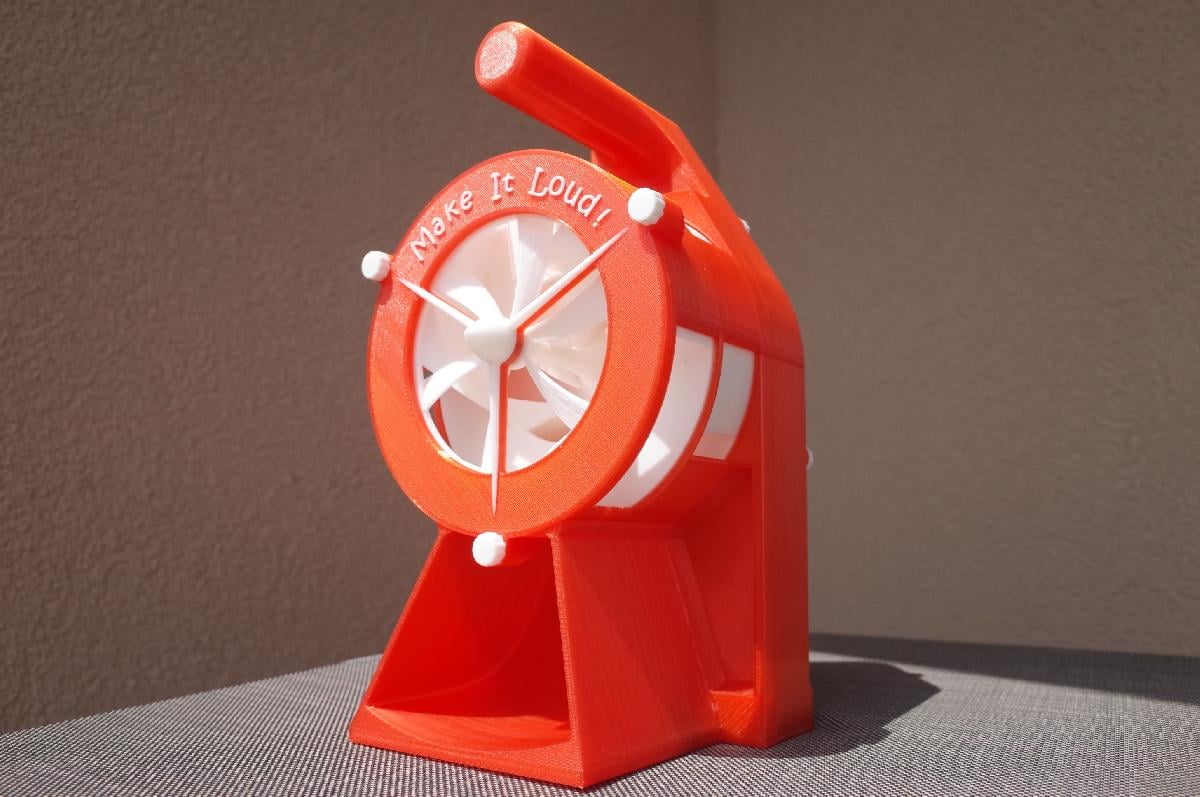

Sirene Air Raid manivela versao 2

Brinquedos Mecânicos

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Sirene Air Raid manivela versao 2

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Sirene Air Raid manivela versao 2 foi projetado para Impressora 3D. Remix do meu proprio design. Eu tive muitas respostas positivas, entao decidi redesenha-lo e usar rolamentos de metal para evitar problemas de atrito que tive com a versao 100% impressa em 3D. Funciona muito mais suavemente agora! Para construir isso, voce precisa desses rolamentos metricos [mm]: (quantidade x diametro externo / diametro interno / altura - link) 1 x 47/25/12 - SKF 6005-2Z 4 x 16/5/5 - SKF 625-2Z Eu tambem tentei projeta-lo com rolamentos impressos em 3D - mas nao funcionou tao bem. Eu consegui esses rolamentos em uma loja industrial na minha cidade por cerca de 35 €. Os rolamentos sao tamanhos padrao - entao voce deve encontra-los facilmente. Videos: Eu enviei dois clipes para o youtube. Printing Timelapse Assembly and Test Nota do Slicer: Eu usei Simplify3D para fatiar todas as partes. Se voce imprimir com MakerWare, as partes podem nao se encaixar - descobri que o MakerWare nao se importa com o tamanho do bico. E por isso que eu tive algum espaco entre cada parte na minha versao de pre-visualizacao que foi destacada no thingiverse. Eu nao sei como o cura e outros fatiadores funcionam. Voce deve testa-lo com algumas partes pequenas como GetrRad2A e GetrRad2B antes de imprimir partes maiores - elas devem se encaixar muito bem. Caso voce possua um Makerbot Replicator, mas nao tenha o Simplify3D - eu adicionei um arquivo .zip que contem todos os arquivos .x3g fatiados prontos para impressao. Ha tambem um README.txt se voce tiver problemas para imprimir as partes maiores na sua R2. Projetando: Eu uso o AutoCAD basico para desenhar minhas coisas em 3D porque o uso muito no meu trabalho. Eu levei cerca de 200 horas para projetar essa sirene. Eu adicionei o arquivo de desenho se voce quiser fazer alteracoes.
