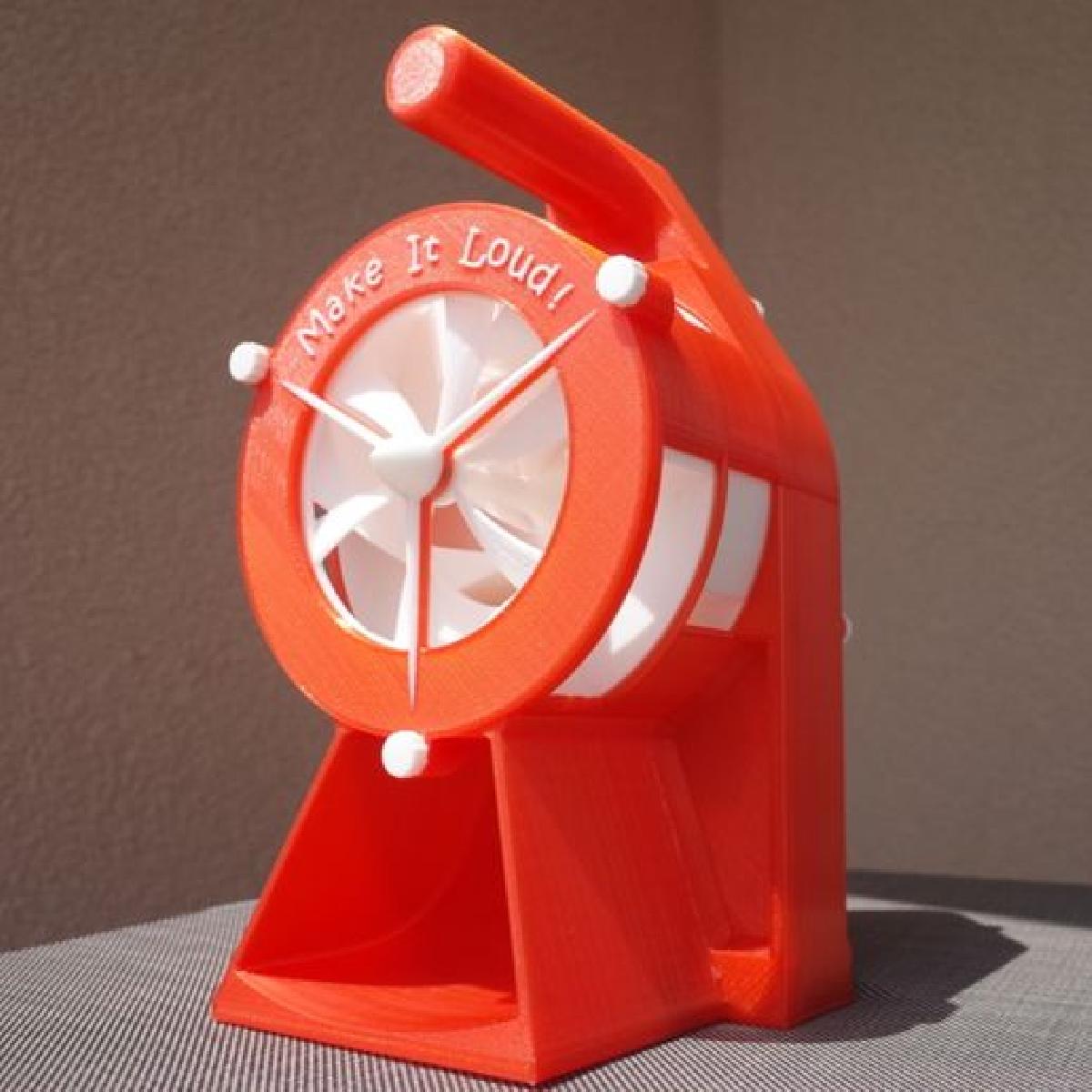

Sirene Air Raid manivela versao 2

Vario

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Sirene Air Raid manivela versao 2

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Sirene Air Raid manivela versao 2 foi projetado para Impressora 3D. Remix do meu proprio design. Tive muitas respostas positivas, entao decidi redesenha-lo e usar rolamentos de metal para evitar problemas de atrito que tive com a versao 100% impressa em 3D. Agora funciona muito mais suavemente! Para construir isso, voce precisa destes rolamentos metricos [mm]: (quantidade x diametro externo / diametro interno / altura - link) 1 x 47/25/12 - SKF 6005-2Z 4 x 16/5/5 - SKF 625-2Z Eu tambem tentei projeta-lo com rolamentos impressos em 3D - mas nao funcionou tao bem. Eu consegui esses rolamentos em uma loja industrial na minha cidade por cerca de 35 €. Os rolamentos sao de tamanhos padrao - entao voce deve consegui-los facilmente. Videos: Eu carreguei dois clipes no youtube. Timelapse de Impressao: https://www.youtube.com/watch?v=VzprH9Nd3co Montagem e Teste: https://www.youtube.com/watch?v=xtA24MJphcA Nota do slicer: Eu usei o Simplify3D para fatiar todas as partes. Se voce imprimir com o MakerWare, as partes podem nao se encaixar corretamente - descobri que o MakerWare nao se importa com o tamanho do bico. Por isso, tive algum espaco entre cada parte na minha versao de pre-visualizacao que foi apresentada no thingiverse. Nao sei como o cura e outros slicers funcionam. Voce deve testa-lo com algumas partes pequenas, como GetrRad2A e GetrRad2B, antes de imprimir partes maiores - elas devem se encaixar muito bem. Caso voce possua um Makerbot Replicator, mas nao tenha o Simplify3D - eu adicionei um arquivo .zip que contem todos os arquivos .x3g ja fatiados e prontos para impressao. Tambem ha um README.txt caso voce tenha problemas para imprimir as partes maiores na sua R2. Design: Eu uso o AutoCAD basico para desenhar minhas coisas em 3D porque uso muito no meu trabalho. Levei cerca de 200 horas para projetar essa sirene. Eu adicionei o arquivo de desenho se voce quiser fazer alteracoes.
