Sobre o objeto 3D Sincronizacao do eixo Z da Anet A8

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Sincronizacao do eixo Z da Anet A8 foi projetado para Impressora 3D. Sincroniza a rotacao dos motores do eixo Z, impedindo o desalinhamento da cama como consequencia da perda de passos de algum dos dois motores do eixo Z. A correia esta posicionada atras do display.No design, baseei-me no quadro da SmallArtFly: http://www.thingiverse.com/thing:2288314e e uma ideia baseada no design de neoxM3: http://www.thingiverse.com/thing:2097301Agradeco a ambos pelo trabalho previo no qual me permiti basear.Materiais:1 unidade. Correia 2GT-6mm de 1140mm de comprimento: https://www.aliexpress.com/item/3d-printer-belt-closed-loop-rubber-2GT-timing-belt-teeth-570-length-1140mm-width-6mm-1140/32733279533.html?spm=2114.13010608.0.0.0vvrAH2 unidades. Polia de sincronismo 2GT-6mm: https://es.aliexpress.com/item/1pcs-3d-printer-pulley-aluminum-GT2-timing-pulley-36teeth-bore-8mm-2GT-synchronous-pulley-fit-for/32658350983.html?spm=2114.13010608.0.0.0vvrAH4 unidades. Polia lisa 2GT-6mm: https://es.aliexpress.com/item/Timing-Gear-Pulley-Without-tooth-Idle-Pulley-synchronous-Round-5mm-For-GT2-Belt-Width-6MM-Power/32761426168.html?spm=2114.13010608.0.0.0vvrAH2 unidades. Suporte de rolamento KLF08: https://es.aliexpress.com/item/8mm-Bearing-Zinc-Alloy-Miniature-Bearing-Pedestal-KFL08-Flange-Pillow-Block-Bearing-diy-cnc-parts/32773248332.html?spm=2114.13010608.0.0.0vvrAH8 unidades. Parafusos cabeca allen M5x258 unidades. Arruelas M54 unidades. Porcas M54 unidades. Porcas de seguranca M5

Baixar

O arquivo "Sincronização do eixo Z da Anet A8" é um projeto inovador para impressoras 3D, especialmente voltado para o modelo Anet A8. O objetivo principal desse design é sincronizar a rotação dos motores do eixo Z para evitar o desalinhamento da cama, que pode ser causado pela perda de passos de um dos motores. Essa questão é comum em impressoras que utilizam dois motores para movimentar a cama em direção vertical, e a solução proposta ajuda a garantir impressões mais precisas e de melhor qualidade.

### Descrição do Projeto:

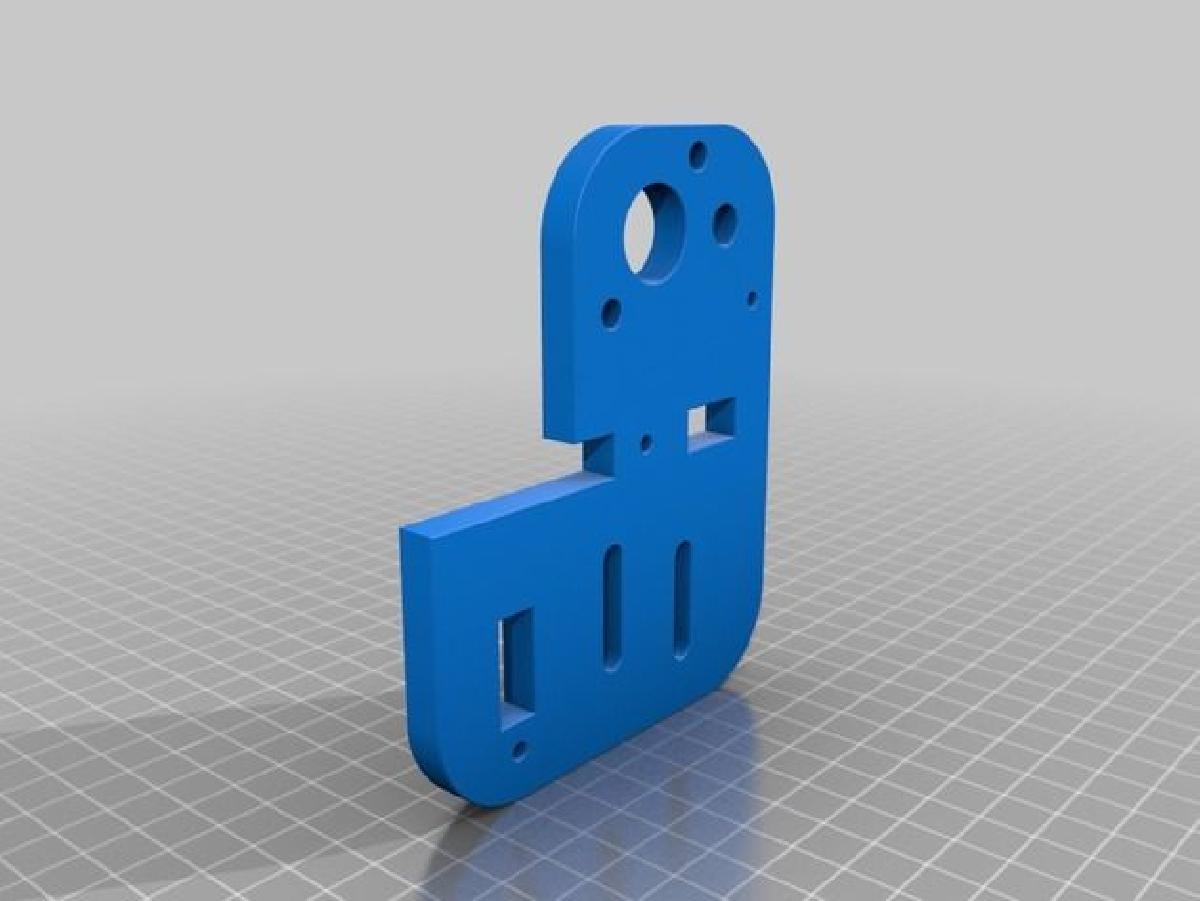

A peça projetada utiliza uma correia 2GT-6mm, posicionada estrategicamente atrás do display da impressora, para conectar os dois motores do eixo Z. Isso assegura que ambos os motores trabalhem em sincronia, promovendo um movimento uniforme e reduzindo o risco de desalinhamento durante a impressão.

O design baseou-se em dois projetos pré-existentes disponíveis no Thingiverse, sendo um deles o modelo do quadro da SmallArtFly e outro do neoxM3. Agradecimentos são feitos a esses criadores, reconhecendo sua contribuição para o desenvolvimento desta modificação.

### Materiais Necessários:
Para montar o sistema, você precisará dos seguintes materiais:
1. **Correia 2GT-6mm**: 1 unidade de 1140 mm de comprimento. Disponível em [AliExpress](https://www.aliexpress.com/item/3d-printer-belt-closed-loop-rubber-2GT-timing-belt-teeth-570-length-1140mm-width-6mm-1140/32733279533.html?spm=2114.13010608.0.0.0vvrAH).
2. **Polia de sincronismo 2GT-6mm**: 2 unidades. [Link para compra](https://es.aliexpress.com/item/1pcs-3d-printer-pulley-aluminum-GT2-timing-pulley-36teeth-bore-8mm-2GT-synchronous-pulley-fit-for/32658350983.html?spm=2114.13010608.0.0.0vvrAH).
3. **Polia lisa 2GT-6mm**: 4 unidades. [Adquira aqui](https://es.aliexpress.com/item/Timing-Gear-Pulley-Without-tooth-Idle-Pulley-synchronous-Round-5mm-For-GT2-Belt-Width-6MM-Power/32761426168.html?spm=2114.13010608.0.0.0vvrAH).
4. **Suporte de rolamento KLF08**: 2 unidades. [Compre no AliExpress](https://es.aliexpress.com/item/8mm-Bearing-Zinc-Alloy-Miniature-Bearing-Pedestal-KFL08-Flange-Pillow-Block-Bearing-diy-cnc-parts/32773248332.html?spm=2114.13010608.0.0.0vvrAH).
5. **Parafusos M5x25**: 8 unidades.
6. **Arruelas M5**: 8 unidades.
7. **Porcas M5**: 4 unidades.
8. **Porcas de segurança M5**: 4 unidades.

### Implicações do Projeto:
A implementação desse sistema pode levar a melhorias significativas na qualidade das impressões, especialmente em modelos altos ou detalhados, onde o desalinhamento se torna mais crítico. Além disso, o uso de correias e polias para a sincronização é uma solução técnica inteligente que pode ser replicada ou adaptada em outros projetos de impressoras 3D.

Esse projeto reflete a colaboração e o compartilhamento de conhecimento na comunidade Maker, onde entusiastas e profissionais contribuem com suas inovações, garantindo que todos tenham acesso a tecnologias mais eficientes e precisas.
