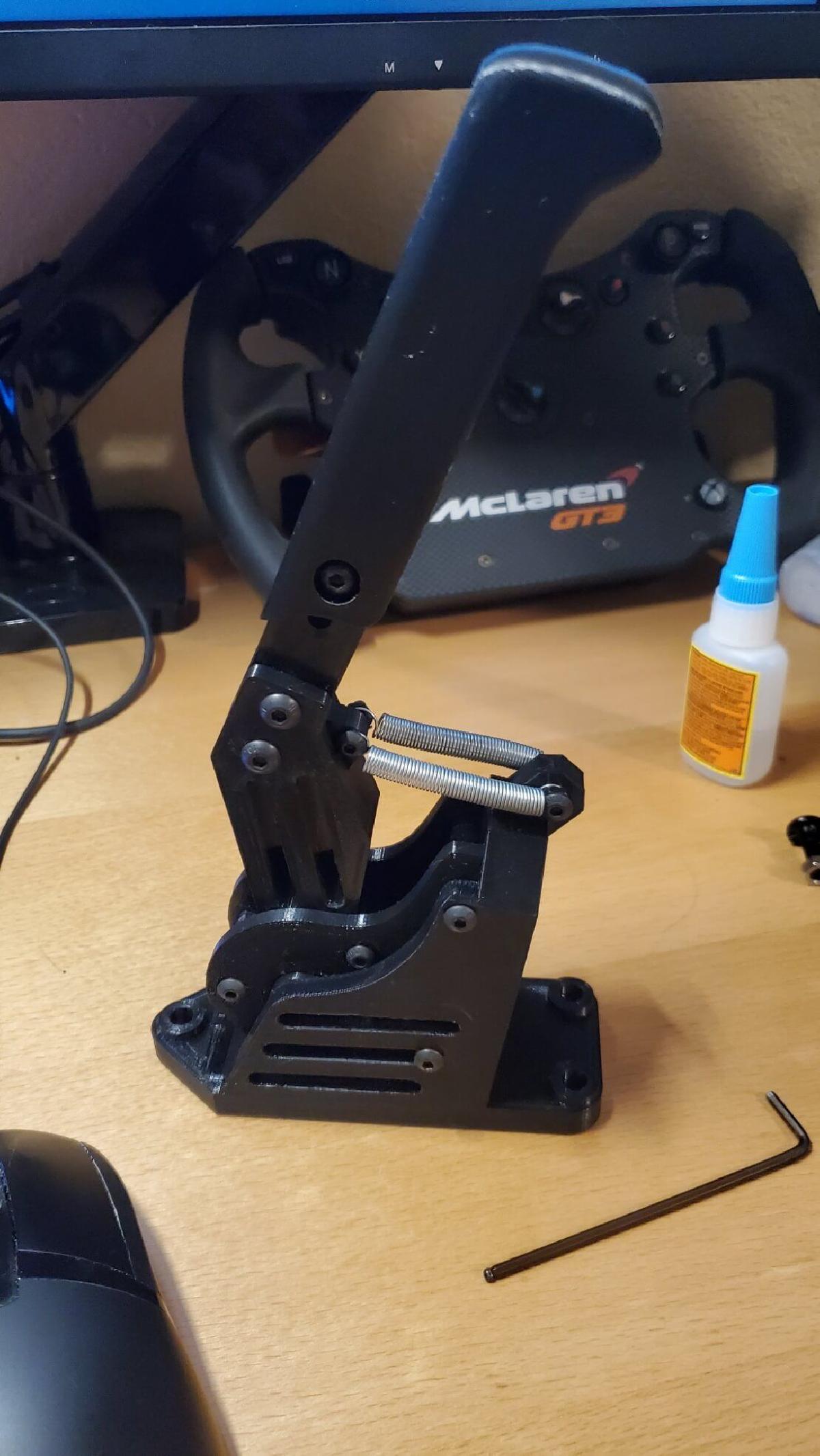

Sobre o objeto 3D Simulacao de Corrida Rally/Derrapagem Freio de Mao

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Simulacao de Corrida Rally/Derrapagem Freio de Mao foi projetado para Impressora 3D. Ola a todos, recentemente comecei a usar o Fusion 360 pela primeira vez, pois precisava de uma maneira de montar o freio de mao V2 da HaraDaya no meu Playseat Challenge. Entao, fui trabalhar no design de um adaptador/montagem e isso funcionou bem (postei isso nos remixes dele, se estiverem interessados), mas notei que meu freio de mao estava se desintegrando devido ao uso intenso e queria algumas novas caracteristicas/atualizacoes que o freio de mao dele nao tinha. Apos 4 dias do meu tempo livre, consegui produzir isso! Este freio de mao e melhorado em todos os aspectos para simulacao de motorsport e muito mais duravel, tornando-o mais adequado para as corridas de Rally/Drift que gosto. Ele e alimentado por um Arduino Pro Micro e usa Micro USB, sendo reconhecido instantaneamente na maioria/todos os jogos de corrida/de voo, pois usa o gamepad do Windows para emular um gatilho analogico.POR FAVOR, POSTEM SUAS CRIACOES, ELES ME FAZEM FELIZ!MontagemEu usei/desenhei isso para um Arduino Pro Micro e usei fita adesiva dupla face 3M para fixar a placa, como visto nas fotos, embora voce tambem possa usar cola quente. O potenciometro DEVE ser colado em seu buraco de montagem, caso contrario, ele ira escorregar e causar problemas. Os potenciometros sao muito frageis para um ajuste de friccao, entao recomendo cola quente ou supercola. A engrenagem tambem deve ser colada ao potenciometro, embora isso possa nao ser necessario, pois foi projetada para um ajuste de friccao.Ao montar, apenas parafuse os 2 pinos de parada traseiros, instale os outros 2, mas sem parafusos, ja que voce precisa parafusar atraves da montagem da gaiola para segurar a montagem. HardwareOs parafusos no braco oscilante que seguram o manipulo/alavanca de ajuste sao M5x20O manipulo e fixado com M5x15O hardware da estrutura que segura as paradas e M4x10 Os 2 que fixam a montagem a gaiola sao M4x20.Os parafusos que conectam a gaiola sao M6x20 e se fixam ao plastico.As molas sao de 45mm de olho a olho, menores funcionam, assim como elasticosOs suportes de mola sao M4x12 (voce pode usar qualquer coisa que se encaixe). O potenciometro e um Pot de 10KB B10K, aqui esta um link na Amazon: https://www.amazon.com/gp/product/B07CZXCBWD/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1Arduino Pro Micro necessario para o video linkado abaixo, pode ser substituido por outras placas como Teensy ou Bit-C. Para caber dentro da carcaca, a placa de design nao pode ser mais larga que 19mm ou mais longa que ~40mm ImpressaoRecomendo PETG XT 3D Fila ou PLA 3D Fila+ ja que algumas partes estao sujeitas a abusos pesados, como os pinos de parada e o suporte de mola na montagem da gaiola. Alem disso, as roscas de PLA 3D Fila geralmente nao duram. Todas as partes estao na orientacao correta para impressao, exceto o Manipulo. Esta a cerca de 1 grau fora, use o recurso "face para alinhar com a base de impressao" para fazer o manipulo ficar perfeitamente plano.Cuide para nao usar suportes dentro dos buracos de instalacaoSoftwareAMStudio fez um otimo video sobre como programar nosso Arduino para freios de mao USB, voce pode seguir suas instrucoes aqui: https://www.youtube.com/watch?v=kv0FTpRLFMY.CaracteristicasRedesenhado do zero para mais durabilidade e uso mais suave.Deletado sistema de retencao de palheta/alavanca complexo, muito legal, mas nao realmente utilizado em corridas.Adicionado manipulo de E-Brake ajustavel com ~3 polegadas de curso! Use parafuso M5 de 15mm para ajustar. Nao aperte demais!Adicionados pinos de localizacao/anti-rotacao que evitam torcoes e tambem funcionam como paradas para a alavanca.Melhor engrenagem mais larga tanto no potenciometro quanto na alavanca para melhor/mais forte engajamento.Flexao significativamente reduzida em todos os aspectos, reforcando os pinos e a gaiola de montagem, usando parafusos M4 em vez de pinos triangulares impressos.Usa duas molas de 45mm que estao comumente disponiveis em pacotes de variedades de molas da Amazon, em vez de elasticos; no entanto, se voce nao puder encontrar molas, ainda pode enrolar elasticos ao redor dos suportes de mola.Adicionado sistema de montagem de 3 pontos M6x20 para Playseat Challenge. Muito mais robusto e com menos flexao do que a configuracao original. Provavelmente irei redesenhar isso novamente, no entanto. Funciona muito bem, mas eu sinto que pode ser melhor, ocupando ainda menos espaco/filamento e sendo potencialmente ainda mais forte.A conexao USB e protegida em uma cobertura contra desconexoes acidentais/armazenamentoAinda dobra bem para armazenamento!Deixe-me saber se houver algo que eu perdi ou se voce nao conseguir descobrir algo!

Baixar

O arquivo "Simulacao de Corrida Rally/Derrapagem Freio de Mao" é um projeto inovador voltado para entusiastas de simuladores de corrida, especialmente aqueles que buscam aumentar a durabilidade e a funcionalidade do freio de mão para corridas de Rally e Drift. Abaixo estão os principais aspectos e características do modelo:

### Descrição do Projeto
O autor do projeto, um entusiasta de simulação, utilizou o Fusion 360 para desenvolver um adaptador que integra o freio de mão V2 da HaraDaya ao seu Playseat Challenge. Reconhecendo a fragilidade do modelo anterior devido ao uso intenso, o autor se dedicou a aprimorar o design, resultando em um freio de mão mais robusto e funcional, projetado especificamente para simulações de motorsport.

### Funcionalidades
- **Compatibilidade**: O freio de mão é alimentado por um Arduino Pro Micro e utiliza conexão Micro USB, sendo facilmente reconhecido por jogos de corrida e simuladores de voo como um controlador de gatilho analógico.
- **Durabilidade**: O design foi repensado para ser mais durável, adequado para o desgaste intenso de corridas de Rally e Drift. Partes críticas como pinos de parada e suportes foram reforçadas para aumentar sua vida útil.
- **Ajustabilidade**: O modelo possui um manipulador de freio de mão ajustável, com um curso de aproximadamente 3 polegadas, permitindo aos usuários personalizar a sensação de uso.

### Montagem e Hardware
- **Estrutura**: O freio de mão é montado utilizando uma combinação de parafusos M4, M5 e M6, escolhendo tamanhos específicos para diferentes partes, como o braço oscilante e a estrutura de montagem.
- **Potenciômetro**: O uso de um potenciômetro de 10KB B10K para controle de resistência é crucial para o funcionamento adequado do freio, sendo recomendado colá-lo para evitar deslizamentos durante o uso.
- **Materiais**: O autor sugere a impressão em PETG ou PLA+ devido à resistência necessária em áreas sujeitas a desgaste, como os suportes e pinos de parada.

### Impressão 3D
- As peças estão orientadas corretamente para impressão, exceto o manipulador, que necessita de um pequeno ajuste para garantir que fique plano durante o processo.
- Recomenda-se atenção especial ao imprimir, evitando o uso de suportes em buracos de instalação, o que poderia comprometer a montagem.

### Software
O autor recomenda um vídeo de AMStudio que detalha como programar o Arduino para funcionar como um freio de mão USB, facilitando a configuração e utilização do dispositivo.

### Conclusão
Este projeto é um excelente exemplo de como a impressão 3D e a programação podem ser combinadas para criar equipamentos personalizados para simulações de racing. O autor incentiva a comunidade a compartilhar suas próprias criações, o que indica um espírito colaborativo e inovador entre entusiastas de simulação. Se você está buscando melhorar sua experiência em simuladores de corrida, essa é uma oportunidade de construir um dispositivo que não só atende às suas necessidades, mas também traz um aspecto divertido ao projeto DIY (faça você mesmo).
