Sobre o objeto 3D Shell de Obuseiro M107 de 155mm

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

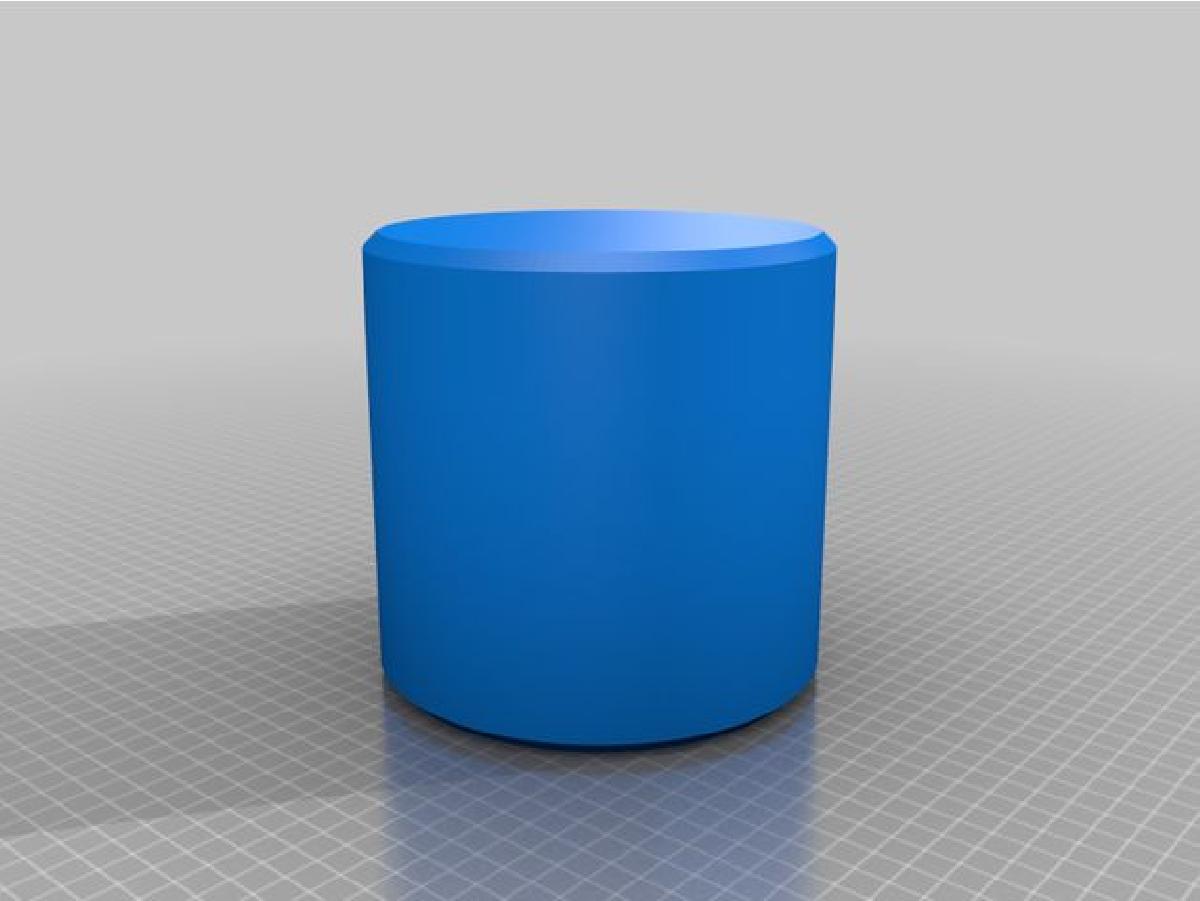

Shell de Obuseiro M107 de 155mm foi projetado para Impressora 3D. Esta e a capsula padrao de obuseiro de 155 mm usada pelo exercito dos EUA desde a Primeira Guerra Mundial. Este modelo foi inspirado pelos modelos do @SBEECROFT; este nao e um remix, mas um modelo CAD feito do zero com base nas especificacoes de aquisicao do Exercito dos EUA. No entanto, o modelo dele nao se ajusta na Prusa (se voce tiver uma impressora do tamanho gMax, recomendo o dele). Tambem note que ele vende esses modelos pre-fabricados, que sao incriveis. Eu colei as secoes usando 3D Gloop para PLA 3D Fila.Nota: Diferente do modelo do @sbeecroft, eu nunca fiquei empolgado com a forma como as roscas do fusivel funcionavam (provavelmente devido ao problema do fusivel ser impresso em SLA e a capsula ser FDM), entao fiz o fusivel para colar (usei epoxi).A pintura foi complexa, e usei uma variedade de tintas, incluindo o spray verde exercito mate que correspondia a cor especificada, junto com o amarelo mate (amarelo CAT). Para mascarar, usei a mascara incluida que cortei a laser em material de mascara seguro para laser (folhas de critcut seguras para laser), que eu uso com um adesivo spray reposicionavel (note que certifique-se de que grude bem se nao quiser fazer retoques manuais). A Krylon fabrica uma boa tinta spray de cobre que consegui na Home Depot para a faixa de estrias de cobre.Inclui a arte de referencia que obtive para a pintura do fusivel. Usei tinta acrilica vermelha com um pincel muito fino para o texto e o indicador de rosca. Para ser honesto, precisei retocar com um marcador permanente vermelho de ponta fina para funcionar.Acabei colocando cerca de 15 lbs (6 kg) de cimento na base, pois ela continuava tombando. As aletas sao projetadas para agarrar o concreto para que nao se mova. Quando voce cola cada secao (usei 3D Gloop para PLA 3D Fila), precisara usar massa para modelagem para obter um acabamento bem liso.Nota: a pedido de alguns usuarios, ha uma versao solida grande (as de "2 pecas" em STL e 3MF, o fusivel ainda e separado).Impressoes de Modelos em EscalaInclui uma capsula "preenchida solida", que funciona melhor para dioramas e impressao em uma versao escalada (veja a foto) porque nessa escala as paredes ficam extremamente finas (quase transparentes), entao isso tem um copo na parte superior para colocar o fusivel. As sacolas de propelente e os suportes de armazenamento (veja a foto como exemplo). As capsulas modernas dos EUA nao sao armazenadas em caixas de madeira, mas sim nesses suportes modulares. Todas as impressoes no diorama acima foram feitas na minha impressora SLA Form 3. Para aqueles que estao tentando imprimir em escala (0,027 e o fator de escala para modelos em 1/35).Inclui um radio de campo do exercito em modelo escalonavel, nao e uma replicacao exata, mas fica bom impresso (usei fio de chumbo para o fio e apenas algumas folhas de poliestireno e alguns pedacos de rebarba cortados para o fone de ouvido - nao valia a pena imprimir naquele tamanho).Finalmente, precisa de um modelo em escala? Funciona muito bem, eu fiz um diorama em escala 1/35 e simplesmente os imprimi em escala (em uma impressora SLA). Note que nessa escala os fusiveis pequenos sao dificeis de deslizar (tenho um monte em algum lugar no meu chao, pois saiam das minhas pincas). Fiz alguns acessorios, como sacolas de propelente e os suportes de armazenamento de capsulas para o diorama.

Baixar

O arquivo intitulado "Shell de Obuseiro M107 de 155mm" é um modelo 3D voltado para a impressão em impressoras 3D, que reproduz a munição padrão utilizada pelo Exército dos EUA desde a Primeira Guerra Mundial. Desenvolvido do zero com base nas especificações do Exército, o projeto é uma resposta à busca por uma representação fiel deste tipo de munição, ao contrário de outros modelos que não se encaixam perfeitamente em impressoras menores, como a Prusa. O autor nota que modelos alternativos existem, mas podem não se adequar às limitações de tamanho de algumas impressoras.

### Detalhes do Modelo
- **Criação**: O modelo foi inspirado nos designs de um usuário conhecido, mas não é um remix. Ele utiliza técnicas CAD para criar uma representação realista do obuseiro.
- **Montagem**: O autor menciona o uso de cola 3D Gloop para PLA, destacando que a montagem das seções pode exigir um acabamento liso com massa para modelagem. Para os fusíveis, foi adotada uma abordagem diferente – em vez de criá-los para serem rosqueados, foram projetados para colagem com epóxi.

### Pintura e Acabamento
- **Pintura**: A pintura se revelou um desafio, empregando várias tintas, incluindo um spray fosco verde do Exército para o corpo e um amarelo fosco (CAT) para detalhes. O uso de máscaras cortadas a laser ajudou a obter acabamentos detalhados, e um toque final foi realizado com tinta acrílica vermelha para as marcas no fusível.
- **Estabilidade**: Para evitar que o modelo tombasse, foi adicionada uma base de cimento, pesando cerca de 6 kg, com aletas projetadas para garantir a aderência.

### Variações e Acessórios
Além do modelo principal, o arquivo também oferece:
- **Versões Sólidas**: Para dioramas em escala, uma cópia “preenchida sólida” é disponibilizada, onde as paredes são bastante finas, ideal para a representação visual em escala, evitando a aparência de transparência.
- **Acessórios**: O autor criou acessórios como sacos de propelente e suportes de armazenamento, que são características das munições modernas.
- **Modelos em Escala**: Inclui um rádio de campo do Exército, que não é uma réplica exata, mas acrescenta autenticidade ao diorama.

### Conclusão
O "Shell de Obuseiro M107 de 155mm" é um excelente modelo para hobbyistas e colecionadores que buscam um projeto detalhado e realista. Além da complexidade da pintura e montagem, o autor partilha dicas práticas para asegurar que o modelo mantenha a estabilidade e a aparência desejada. A proposta de oferecer uma versão em escala e acessórios para dioramas demonstra a versatilidade e a atenção aos detalhes, tornando o projeto não só uma representação técnica, mas também artística.
