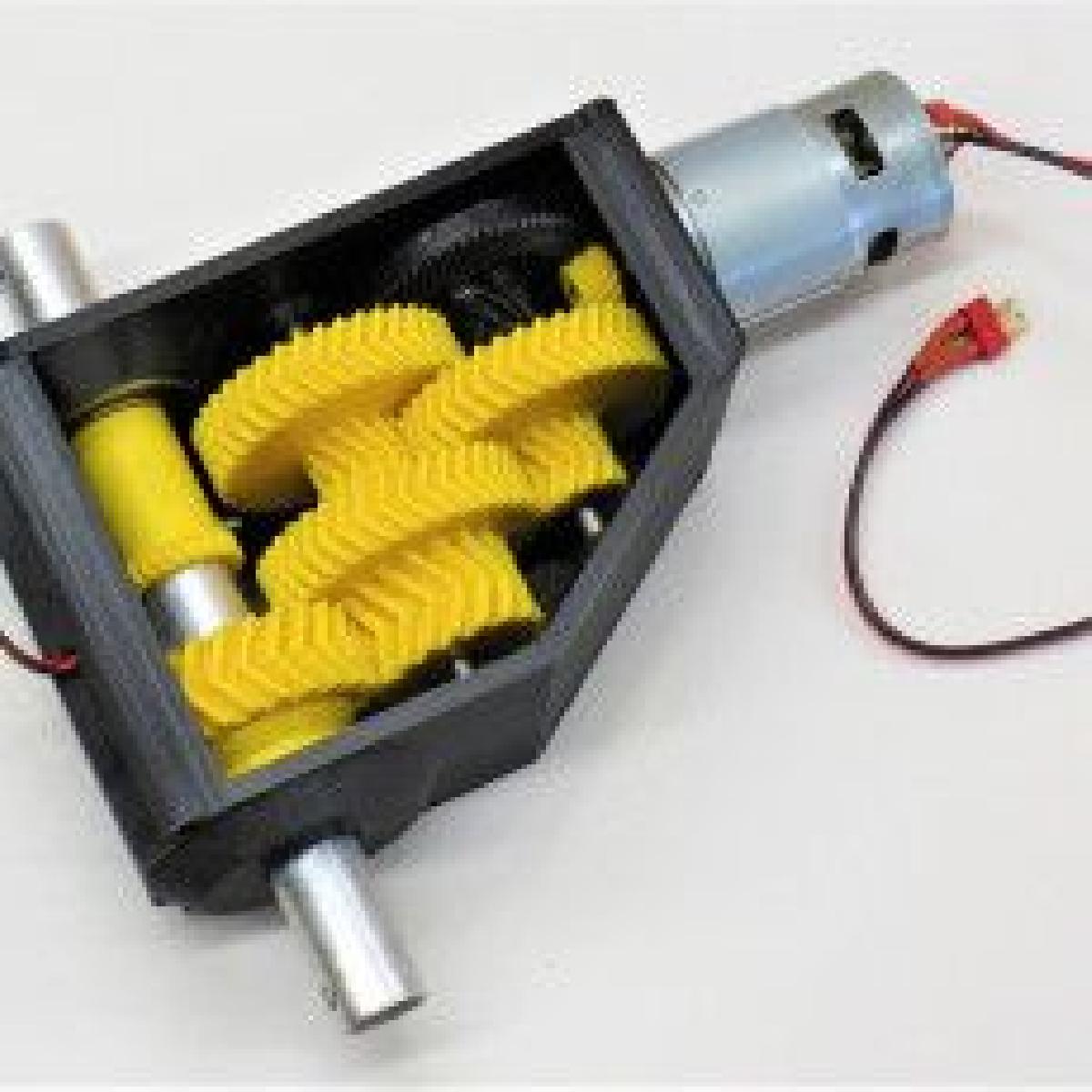

Servo/caixa de velocidades de alto binario imprimivel em 3D versao 2 foi projetado para Impressora 3D. O video pode ser encontrado aqui: https://youtu.be/d8us3OWgS1A Os arquivos-fonte editaveis do Fusion 360 podem ser encontrados aqui:https://www.cgtrader.com/3d-print-models/hobby-diy/robotics/3d-printable-high-torque-servo-gearbox-version-2 Este servo/motorredutor e a nova e melhorada versao do meu design original de motorredutor (https://www.thingiverse.com/thing:3292860). O original tinha uma relacao de engrenagem de 30:1 e a velocidade do eixo de saida era de cerca de 715 RPM, o que dificultava a ajuste dos parametros PID corretos. Esta nova versao tem uma relacao de engrenagem de aproximadamente 162:1, o que reduz a velocidade e aumenta o torque do eixo de saida. Eu escolhi utilizar engrenagens helicoidais duplas nesta versao porque produzem muito menos ruido do que engrenagens retas comuns, e as forcas nos dentes sao transferidas de forma mais gradual. As engrenagens giram em torno de um eixo de aco inoxidavel de 6mm que e lubrificado com graxa para rolamentos. Idealmente, todas as engrenagens deveriam ter rolamentos, isso esta sendo considerado para o proximo momento. Diferente do meu design anterior, utilizei 2 rolamentos de 20mm para suportar o eixo de saida. O servo usa um motor DC com escovas de 775 36V 9000rpm, que e acionado pelo meu Controlador de Movimento Universal (UMC)(https://www.thingiverse.com/thing:4245315). O torque de estalagem teoricamente e de cerca de 297kg/cm, eu consegui testar o servo com um torque de cerca de 132kg/cm. Durante os testes, nenhuma das engrenagens quebrou, todas foram impressas em PLA 3D Fila. O elo fraco neste design, no entanto, eram as abas de montagem e as engrenagens conicas usadas na primeira etapa do eixo do motor. Essas 2 engrenagens tendem a escorregar sob altas cargas, como quando tentei puxar o carro para frente com o freio de mao acionado, mas isso nao ocorreu quando fiz o teste onde ele puxou 132kg/cm de torque, entao deve estar bem para ao menos esta classificacao de torque. Mais informacoes podem ser encontradas aqui: https://hackaday.io/project/173854-3d-printed-high-torque-servogearbox-version-2 Componentes utilizados: 11 × componentes impressos em 3DPodem ser encontrados no Thingiverse 1 × motor com escovas 775link: https://www.banggood.com/775-Gear-Motor-DC-12V-36V-3500-9000RPM-Motor-Large-Torque-High-power-Motor-p-1091058.html?p=E01411629100201406T1&custlinkid=255143 1 × Parafuso e porca M3 30mmdimensao: 30mm de comprimento, usado para fixar a engrenagem de feedback de posicao pequena ao eixo de 20mm 1 × Controlador de Movimento UniversalOutro projeto meu usado para controlar e acionar o servo: https://hackaday.io/project/170604-umc-universal-motion-controller 1 × termorretratilhttps://www.banggood.com/328pcs-Heat-Shrink-Tubing-Insulation-Electrical-Shrinkable-Tube-Sleeve-Cable-21-p-1362019.html?p=E01411629100201406T1&custlinkid=669227 2 × eixos de aco inoxidavel de 6mmlink: https://www.banggood.com/681012mm-Diameter-550mm-Length-Linear-Rail-Shaft-Rod-for-3D-Printer-p-1533105.html?p=E01411629100201406T1&custlinkid=1206718 7 × parafusos 30mm de comprimentodimensao: 4.5mm de diametro, 30mm de comprimento, utilizados para montar a tampa 2 × rolamentos 6004 de diametro interno de 20mm (20*42*12mm)link: https://www.banggood.com/Deep-Groove-Ball-Bearings-6000-60052RS-High-Speed-Bearing-Steel-p-942862.html?p=E01411629100201406T1&custlinkid=1206865 2 × Parafusos 15mm de comprimentodimensao: 4.5mm de diametro, 15mm de comprimento, utilizados para montar o motor 1 × potenciometro de 10Klink: https://www.banggood.com/5pcs-200V-0_2W-10K-Ohm-Potentiometer-Single-Linear-p-961348.html?p=E01411629100201406T1&custlinkid=1206871 2 × parafusos e porcas M5 40mmdimensao: 40mm de comprimento, utilizados para fixar a engrenagem grande e o braco do servo no lugar Ferramentas utilizadas: Estacao de rework SMD: https://www.banggood.com/YAOGONG-8878D-2-In-1-SMD-Rework-Soldering-Station-Hot-Air-Gun-Welding-Solder-Iron-Repair-Tool-p-1348341.html?p=E01411629100201406T1&custlinkid=1206705 Termometro digital infravermelho: https://www.banggood.com/AKKU-Infrared-Digital-Thermometer-Handheld-Infrared-Thermometer-Industrial-High-Temperature-Thermometer-Laser-Temperature-Measurement-Gray-p-1595938.html?p=E01411629100201406T1&custlinkid=1179895 Filamento PLA 3D Fila: https://www.banggood.com/Creality-3D-White-or-Black-or-Yellow-or-Blue-or-Red-1KG-1_75mm-PLA-Filament-For-3D-Printer-p-1290153.html?p=E01411629100201406T1&custlinkid=926158 impressoras 3D recomendada: https://www.banggood.com/Creality-3D-Ender-3-Pro-V-slot-Prusa-I3-DIY-3D-Printer-Kit-p-1346320.html?p=E01411629100201406T1&custlinkid=677427 Todos os meus arquivos de projeto, instrucoes e esquemas sao fornecidos gratuitamente para que todos ao redor do mundo possam aproveita-los. Sinta-se a vontade para me apoiar para que eu possa criar e compartilhar ainda mais projetos incriveis. Qualquer quantia de apoio e muito apreciada :-) paypal.me/BrianBrocken

Baixar

# Servo/Caixa de Velocidades de Alto Torque Imprimível em 3D - Versão 2

## Introdução

A recente evolução das impressoras 3D e a popularização do design aberto tornaram a criação e compartilhamento de projetos uma realidade viável para muitos entusiastas. Um exemplo intrigante é o projeto "Servo/Caixa de Velocidades de Alto Torque Imprimível em 3D – Versão 2". Este modelo 3D foi projetado para otimizar a performance de servos, oferecendo uma solução inovadora e prática para quem deseja realizar projetos envolvendo motores e sistemas robóticos.

### O que é uma caixa de velocidades?

Uma caixa de velocidades é um componente mecânico que ajusta a velocidade e o torque de um motor. No contexto de um servo motorizado, a caixa de velocidades desempenha um papel crucial em converter a alta rotação e baixa força de um motor em uma saída de torque maior, porém com uma rotação significativamente reduzida, o que é essencial em aplicações que exigem precisão e controle.

O modelo que estamos discutindo é uma evolução do design anterior, que tinha uma relação de transmissão de 30:1. A nova versão com uma relação de transmissão de 162:1 promete aumentar o torque e melhorar o manuseio geral do sistema.

## Características e Design

### Relação de Transmissão

Como mencionado, a nova versão possui uma relação de transmissão de aproximadamente 162:1. Isso significa que, para cada 162 rotações do motor, o eixo de saída da caixa de velocidades fará uma única rotação. Essa configuração é ideal para aplicações que requerem força e precisão, como em armaduras robóticas ou sistemas automatizados.

### Engrenagens Helicoidais

Uma das principais inovações neste design é a escolha de engrenagens helicoidais duplas. As engrenagens helicoidais têm a vantagem de produzir menos ruído comparado às engrenagens de dente reto comuns. Além disso, a transferência de forças nos dentes das engrenagens é mais suave e gradual. Essa característica não apenas aumenta a durabilidade do sistema, como também proporciona um funcionamento mais silencioso, que é desejável em muitos projetos.

### Eixo de Aço Inoxidável

O uso de um eixo de aço inoxidável de 6 mm confere robustez ao modelo. O eixo é lubrificado com graxa específica para rolamentos, garantindo um funcionamento suave e reduzindo o desgaste mecânico. Uma lubrificação adequada é crucial em qualquer caixa de velocidades, pois minimiza o atrito e prolonga a vida útil dos componentes.

### Rolamentos

Diferente do design anterior, a versão 2 incorpora dois rolamentos de 20 mm que suportam o eixo de saída. Esses rolamentos são vitais para permitir um movimento mais livre e eficiente, além de absorver melhor as forças radiais que ocorrem durante a operação.

## Componentes Utilizados

O projeto é composto de diferentes peças e componentes, que podem ser adquiridos e montados facilmente. Aqui está a lista dos principais componentes que o cidadão ou o entusiasta deve considerar para a construção do servo:

1. **Componentes Impressos em 3D**: O modelo contém 11 componentes que podem ser impressos em qualquer impressora 3D compatível. Este fator facilita grandemente a personalização e a adaptação do modelo às necessidades específicas de cada projeto.

2. **Motor DC com Escovas 775**: Este motor opera a 36V e possui uma rotação de 9000 RPM. É a fonte de potência primária do servo e representa a força bruta antes da redução de velocidade através das engrenagens.

3. **Controlador de Movimento Universal (UMC)**: O projeto é compatível com um controlador específico, permitindo que o servo seja acionado com precisão e facilidade.

4. **Parafusos e Porcas**: Misturas de M3 e M5 para montagem de componentes variam em comprimento, proporcionando flexibilidade e firmeza nas montagens.

5. **Rolamentos e Eixos**: Rodas de rolamentos que suportam o eixo de saída são cruciais para a função do servo.

6. **Potenciômetros:** Permitem a medição da posição do eixo, essencial para sistemas de controle de feedback.

7. **Ferramentas e Materiais**: Além dos componentes mencionados, ferramentas como uma estação de retrabalho SMD e termômetros digitais também são utilizadas durante a montagem e ajuste do sistema.

## Montagem e Configuração

Montar este servo não é apenas uma tarefa de encaixe; a precisão é fundamental. As etapas de montagem devem seguir rigorosamente as instruções fornecidas nos arquivos do projeto. O usuário deve ter atenção especial ao alinhar as engrenagens, uma vez que um desalinhamento pode levar a um desgaste irregular e eventual falha do sistema.

A lubrificação adequada e a verificação das conexões elétricas também são tarefas essenciais para garantir que o servo opere com eficiência maximizada. Durante testes iniciais, recomenda-se utilizar cargas leves para ajustar os parâmetros antes de avançar para testes mais pesados que se aproximam do limite do torque especificado de 132 kg/cm.

## Testes e Resultados

Durante os testes, o novo design demonstrou uma resistência significativa e a capacidade de suportar cargas pesadas sem falhas mecânicas. O projeto anterior tinha relutâncias em cargas mais pesadas devido ao deslize das engrenagens, mas a versão melhorada apresentou desempenho superior, mantendo sua integridade estrutural sob testes rigorosos.

A taxa de torque de 132 kg/cm foi alcançada sem quebras, mostrando o potencial do design em aplicações práticas. No entanto, salienta-se que os pontos fracos identificados nas abas de montagem e nas engrenagens cônicas do estágio inicial do motor devem ser observados em condições de carga crítica.

## Considerações Finais

O modelo "Servo/Caixa de Velocidades de Alto Torque Imprimível em 3D – Versão 2" representa um significativo avanço em designs anteriores, combinando inovação técnica com acessibilidade através da impressão 3D. Este projeto não apenas demonstra a viabilidade das impressões em 3D na engenharia moderna, mas também fornece uma plataforma de aprendizado e experimentação para entusiastas e profissionais.

Os recursos aberto e as instruções disponíveis são um testemunho do espírito de compartilhamento e colaboração que permeia a comunidade maker, permitindo que qualquer um possa construir e aprimorar seus próprios robôs e projetos automatizados. Com o suporte contínuo e financiamento, é provável que mais inovações e melhorias surjam deste projeto, expandindo ainda mais as possibilidades na robótica e em automação.

Para quem está interessado em dar os primeiros passos neste universo, o acesso a vídeos e a documentação completa torna a experiência de aprendizado muito mais rica e acessível. Com o equipamento certo e um pouco de paciência, qualquer um pode se tornar um criador neste fascinante campo.
