Sobre o objeto 3D Serra de bancada miniatura

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

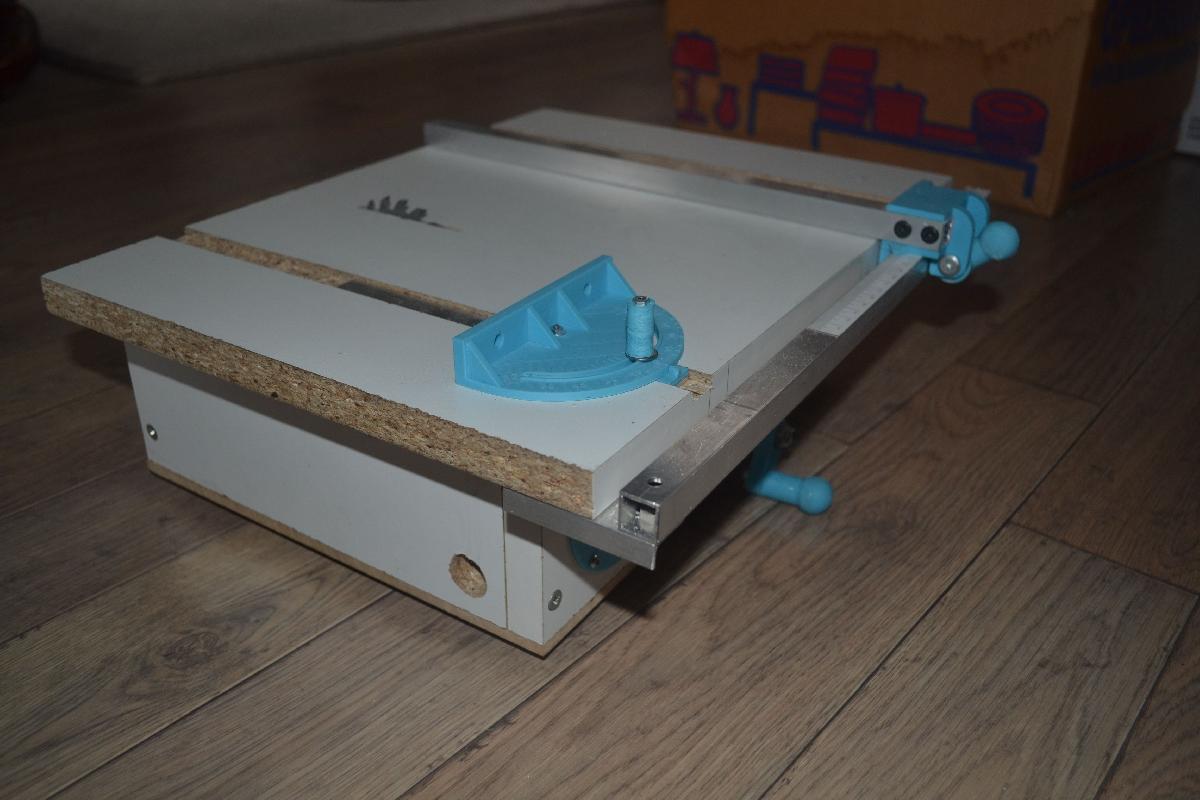

Serra de bancada miniatura foi projetado para Impressora 3D. Este item nao e destinado a ser um pronto para imprimir, e apenas para inspiracao.Sinta-se a vontade para baixar as varias partes para esta construcao para sua propria serra de mesa pequena.A serra de mesa foi construida usando:Varias pecas impressas em 3D feitas sob medida (obvio..)algumas madeiras de sucataalguns pedacos de barra de aluminio de 15x15mm (para a guia)um motor de maquina de costura Pfaff antigo (80W, 6000RPM)um controlador de velocidade de motor AC2 polias GT2 e um laco de correia GT2barra roscada M8 e barra de aluminio para o ajuste da altura da laminaUma barra de 10mm como eixo da lamina e 2 rolamentos de 10mm (a imagem diz rolamento de skate = nao esta correto!)lamina de corte de 80mm com furo de 10mmalgumas outras coisas e pecas diversas..Foi um pouco complicado obter a altura maxima de corte com esta configuracao.A lamina mede apenas 8cm e a parte superior tem 18mm de espessura.Tentei afinar os blocos de rolamento o maximo possivel e tambemfiz um rebaixo em algumas partes da tampa onde os blocos de eixo/rolamento iriam bater.Consegui obter 15mm de altura maxima de corte, muito bom :-)A guia e um prazer de operar, a alca se prende quando pressionada para baixo, solta quandopuxada para cima novamente.Para deixa-la exatamente quadrada com a lamina, fiz um dos furos de montagem dabarra deslizante (na qual os cm sao exibidos) um pouco maior. Este pequeno movimento deveser suficiente para ajusta-la. Voce tambem pode usar um pequeno pedaco de papel no bloco da guiaatras da propria guia.O eixo M8 do ajuste da altura da lamina foi movido para a parte inferior do involucro,o que era obrigatorio. A manivela nao pode girar a menos que coloque a serra na borda de umamesa.NOTA:Embora eu consiga cortar madeira muito bem com o motor de 80W, ele ainda e um pouco fracoe precisa desacelerar frequentemente ao alimentar material.Escolha um motor mais forte se puder.

Baixar
