Separador de Ciclone para Impressoras Menores

Ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Separador de Ciclone para Impressoras Menores

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

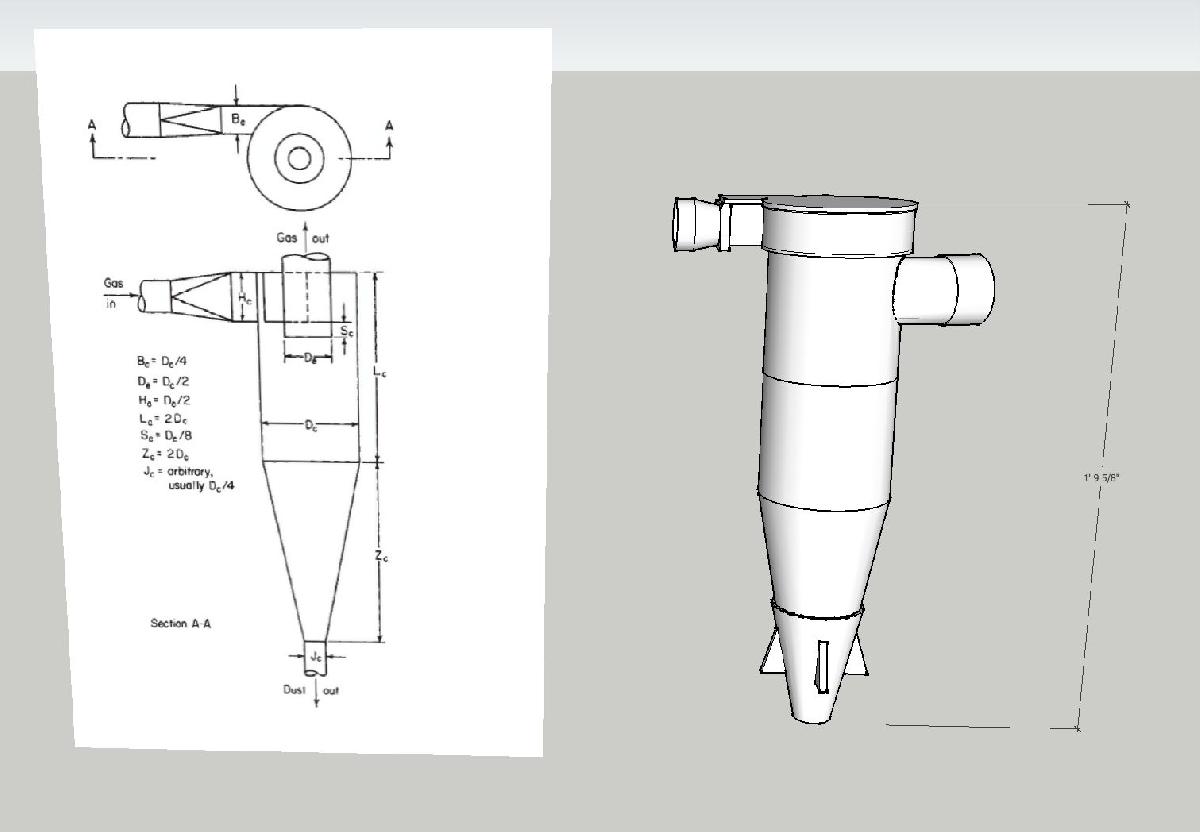

Separador de Ciclone para Impressoras Menores foi projetado para Impressora 3D. Eu tenho querido fazer um separador de poeira de ciclone genuino, mas todos os modelos que consegui encontrar eram ou muito pequenos para os meus propositos, ou muito grandes para imprimir. Entao, eu modeleio este cara para que possa ser impresso em pecas e colado junto. Eu usei as especificacoes na primeira imagem (exceto que e cerca de 3/8 mais curto do que deveria ser), ja que isso parece ser os parametros geralmente acordados - de acordo com as leis da dinamica dos fluidos (eu realmente nao sei, eu apenas pesquisei no Google). Seguir esses parametros fez com que o modelo fosse relativamente alto, mas deve oferecer o melhor desempenho.E muito um WIP e eu ainda nao o imprimi (principalmente porque estou no final de um rolo de PLA 3D Fila e o proximo rolo e de uma cor diferente...), mas nao consigo pensar em nenhum problema atual.Inclui um adaptador de mangueira para a porta do vacuo que entra na espiral. Ele e projetado especificamente para uma extremidade de mangueira de 2,5 que vem com as mangueiras que voce compra na Home Depot para os Rigid Shop Vacs. Eu medi o diametro interno daquela mangueira em 53,2mm, e este adaptador e feito para se encaixar dentro daquela mangueira de forma justa (novamente, ainda nao foi impresso, entao nao testei o encaixe considerando as tolerancias da minha impressora).A entrada de poeira tem um ID de 2,5 e pode ainda precisar de um adaptador.Inclui o arquivo do Sketchup para que voce possa fazer alteracoes conforme achar necessario. Por favor, me avise se voce fizer melhorias ou encontrar problemas, ja que levara um tempo ate que eu tenha uma boa janela para imprimi-lo.ATUALIZACOES:13/01/17 - Corrigido um problema geometrico na entrada de poeira que causou problemas no slicer. Reenviado Dust Inlet.STL, Upper Body Upper Half.STL e Cyclone.SKP
