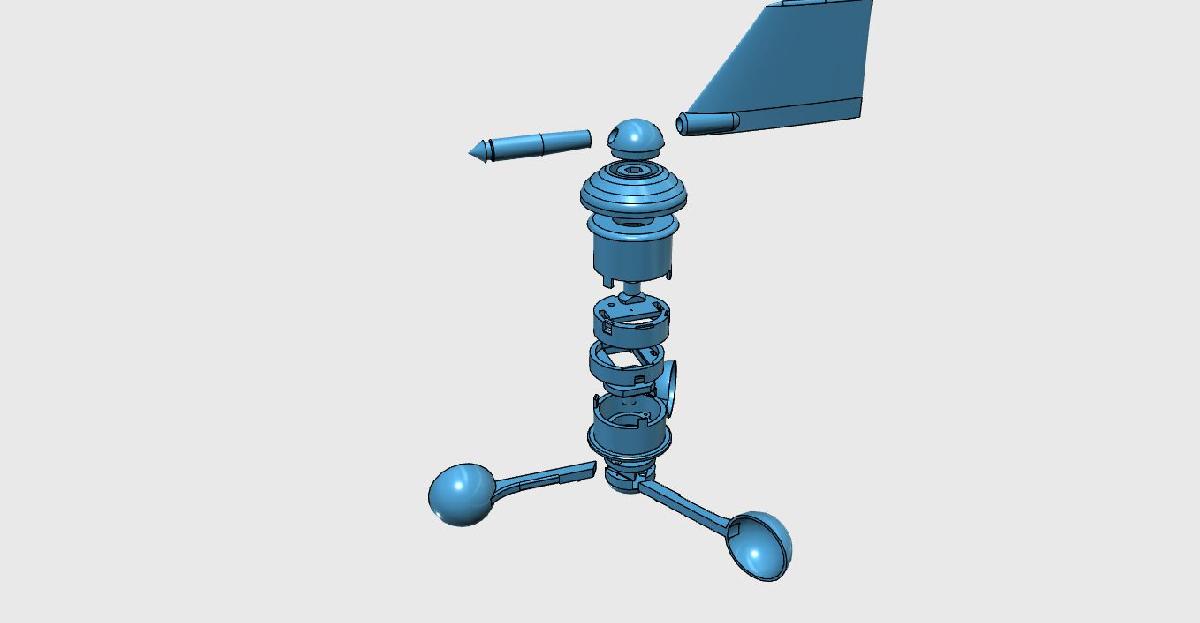

Sensor de velocidade e direcao do vento

DIY

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Sensor de velocidade e direcao do vento

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Sensor de velocidade e direcao do vento foi projetado para Impressora 3D. Atualizado: 5 Fev 2018: Carregado o beta da Versao 2.0, com um conjunto de pecas para montagem de clipes novos e arquivo de documento revisado. Eu recomendo isso em vez do original. Atualizado: 08 Fev 2018: arquivos originais removidos, por favor use os arquivos V2. Este e um conjunto de pecas para criar um sensor de direcao e velocidade do vento adequado para uso como estacao meteorologica de hobby ou clube (navegacao/voo) em conjunto com um controlador e exibicao local ou software conectado a web. Nao ha interruptores mecanicos no design. A deteccao e feita por meio de deteccao magnetica via sensores Hall, entao os rolamentos (tipo skate/peao) sao as unicas pecas sujeitas a desgaste. Observe que a qualidade dos rolamentos e fundamental se voce quiser alcancar qualquer tipo de precisao ou linearidade nas leituras de velocidade do vento! O sensor de direcao do vento e capaz de alta precisao/repetibilidade dentro de alguns graus se bem alinhado. Um punhado de pecas eletronicas adicionais e os rolamentos sao necessarios para completar o projeto. As pecas podem ser construidas em uma pequena impressora 3D, e a unidade e muito modular. As pecas adicionais necessarias sao: Um comprimento (10cm) de vara de fibra de vidro de 7mm - sucata de uma vara de barraca servira ou uma flecha. Dois sensores Hall, alguns imas pequenos (disponiveis no eBay), parafusos de aco inoxidavel de 5mm, alguns rolamentos de skate/peao, grommets, pesos de pesca de chumbo (para o contrapeso da aleta), um pedaco de tubo de PVC de pressao de 40mm como corpo, parafusos e algum cabo. Se voce nao conseguir o tubo de PVC Cat 12 de 40mm, voce pode sempre imprimir em 3D um cilindro oco equivalente, e claro. A lista completa de pecas esta no arquivo de documentacao (DOCX) junto com o circuito e codigo para uma conexao Arduino para testar e calibrar a unidade.
