Sobre o objeto 3D Sensor de Filamento HELLBOT Maga 1 V2

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

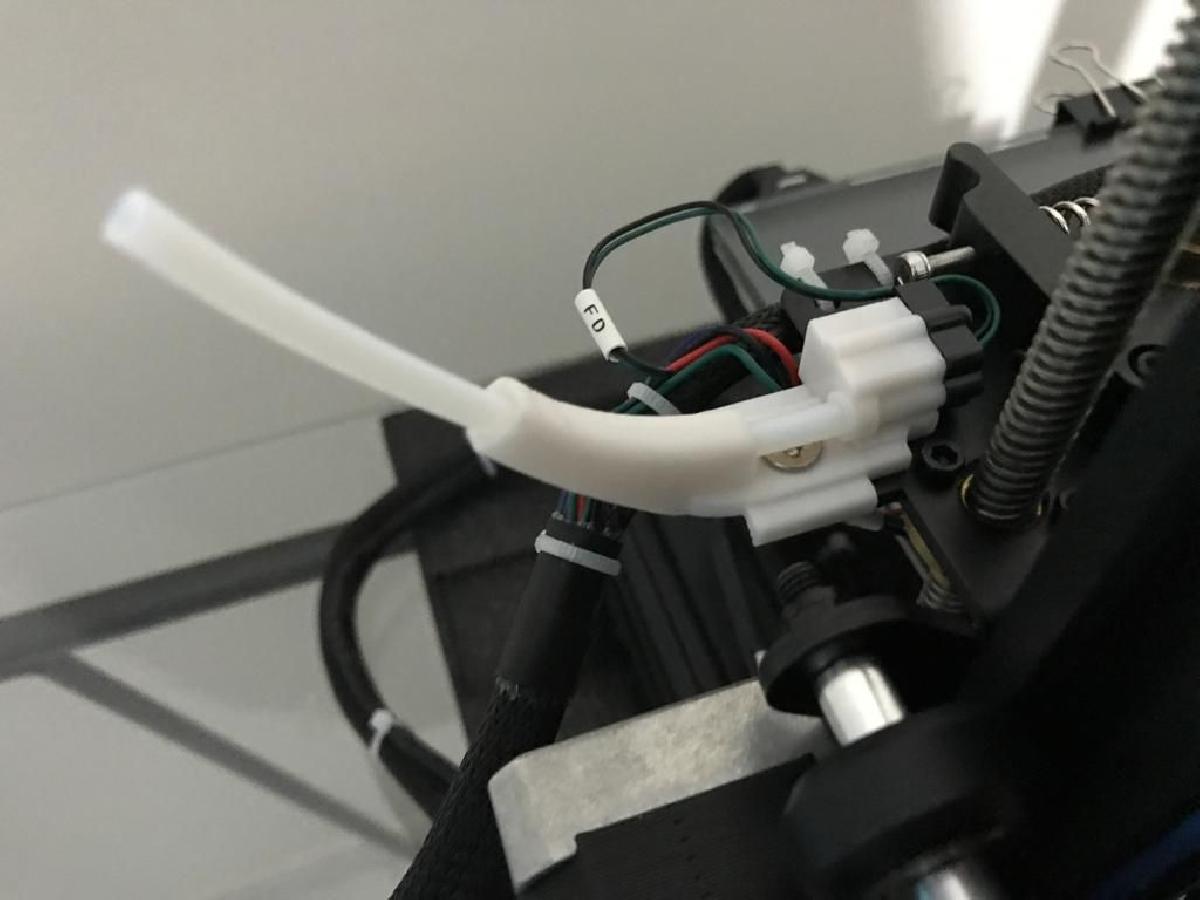

Sensor de Filamento HELLBOT Maga 1 V2 foi projetado para Impressora 3D. Sensor de filamento para impressora HELLBOT Magna 1.O sensor original quebrava com frequencia no orificio do parafuso. Este rediseño e mais resistente e guia o filamento por um tubo de teflon para deslizar melhor.Projetado com base no sensor original GTI301.Permite utilizar a parte traseira e o interruptor do sensor original.E de ancoragem fixa com um parafuso M4 de cabeca chata.Melhora a conducao curva do filamento ate o porta-carretel superior, evitando obstrucoes.Incorpora um tubo de teflon Ptfe Ø 2mm Ø 4mm que melhora o deslizamento do filamento.Montagem:1 - Colocar o sensor com um parafuso M4 de cabeca chata.2 - Inserir um tubo de teflon de 70 mm de comprimento, guiando-o a partir da extremidade superior.

Baixar

O modelo 3D denominado "Sensor de Filamento - HELLBOT Magna 1 - V2" foi projetado especialmente para impressoras 3D HELLBOT Magna 1, com foco na melhoria do desempenho e na durabilidade do sistema de detecção de filamento. Abaixo, estão algumas características e detalhes sobre o modelo, sua função, montagem e benefícios:

### Descrição do Design

1. **Melhoria de Durabilidade**: O design original do sensor de filamento apresentava uma fragilidade, especialmente no orifício onde o parafuso se fixa, resultando em quebras frequentes. Este novo design visa aumentar a resistência estrutural do sensor.

2. **Guiamento do Filamento**: Uma das inovações que este modelo traz é a integração de um tubo de teflon (PTFE) com seções de 2 mm (interno) e 4 mm (externo). Esse tubo proporciona um deslizamento mais suave do filamento, minimizando o atrito e as possibilidades de obstruções.

3. **Compatibilidade**: O projeto é baseado no sensor original GTI301, o que garante que ele funcione sem problemas com a parte traseira e o switch do sensor original, permitindo uma transição mais simples para usuários que já possuem o modelo antigo.

4. **Fixação Eficiente**: O sensor é fixado de forma segura através de um parafuso M4 com cabeça fresada, garantindo que a unidade permaneça no lugar durante a operação da impressora.

5. **Melhoria na Condução do Filamento**: O design otimizado melhora o guiamento curvo do filamento até o porta-rolo superior, o que ajuda a evitar entupimentos e garante uma alimentação mais contínua do material na impressora.

### Instruções de Montagem

Para instalar o sensor de filamento, siga estas etapas simples:

1. **Fixação do Sensor**: Use um parafuso M4 com cabeça fresada para fixar o sensor no lugar.
2. **Inserção do Tubo de Teflon**: Corte um pedaço de tubo de teflon com 70 mm de comprimento e insira-o guiando-o a partir da extremidade superior do sensor. Isso deve garantir que o filamento possa deslizar facilmente pelo tubo.

### Benefícios do Modelo

- **Aumento da Confiabilidade**: Ao resolver problemas de fragilidade do modelo anterior, os usuários podem esperar uma vida útil mais longa do sensor.
- **Facilidade de Uso**: A compatibilidade com componentes existentes facilita a substituição, tornando o processo mais amigável para usuários de todos os níveis de experiência.
- **Desempenho Melhorado**: Um deslizamento mais suave do filamento diminui o risco de falhas durante a impressão, melhorando a qualidade do produto final.

Este redesign do sensor de filamento é uma solução prática e eficiente para problemas comuns enfrentados por usuários de impressoras 3D, oferecendo não apenas resistência, mas também um desempenho superior no processo de impressão.
