Sobre o objeto 3D Sensor de filamento Ender 3 v2 esgotado

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

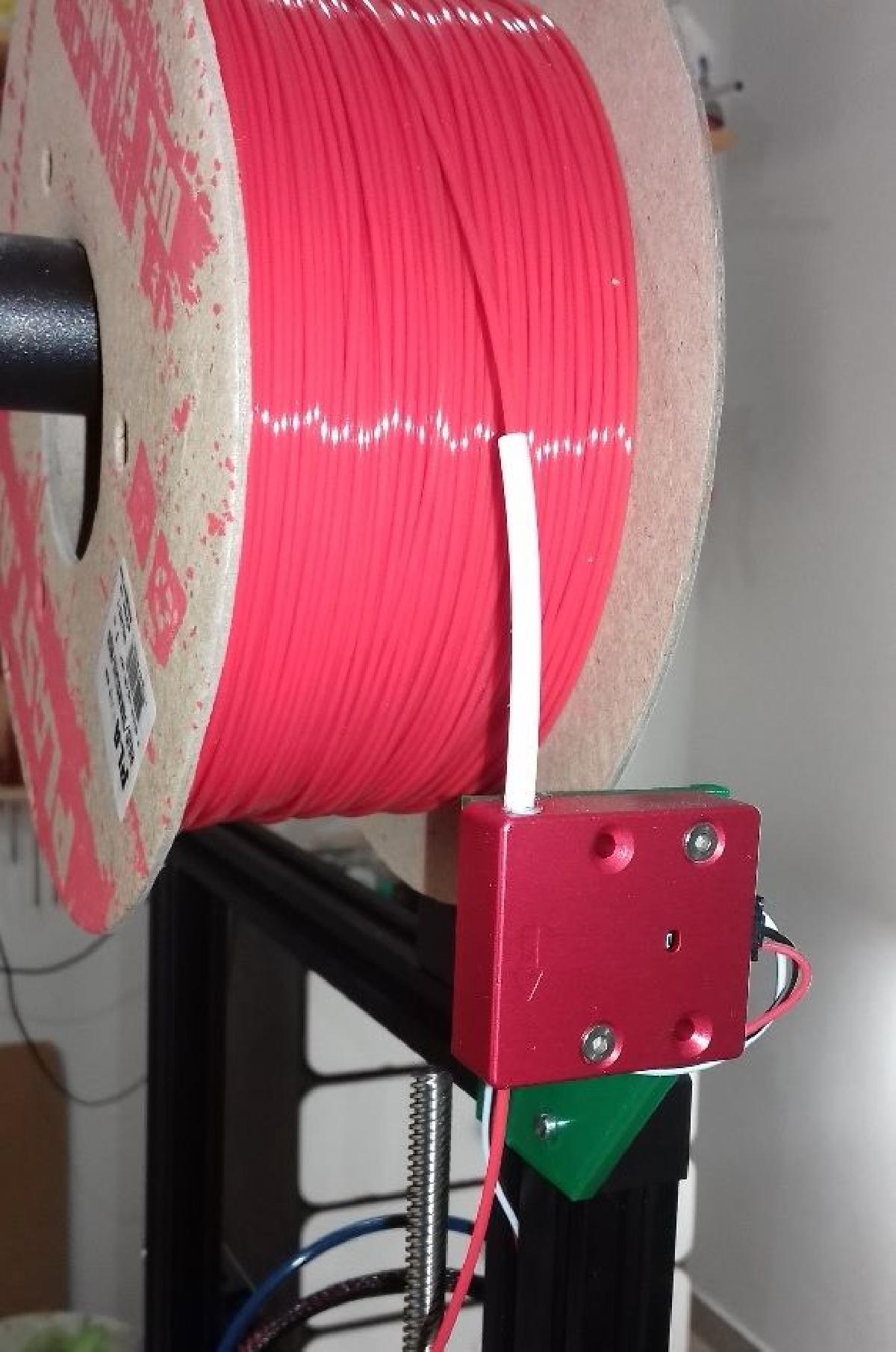

Sensor de filamento Ender 3 v2 esgotado foi projetado para Impressora 3D. E um suporte para montar o sensor de filamento da CR-10S em uma Ender3 e tambem serve de guia de filamento na saida do carretel.Eu usei em uma Ender3 V2.Como opcional, para diminuir o atrito, enlargei o orificio de entrada com uma broca de 4,25mm, uns 8 mm de profundidade e inseri um pedacinho de teflon, que colei com adesivo de silicone para que nao saisse.Para monta-lo ao perfil superior da impressora, usei algumas T-nuts que baixei aqui: https://www.thingiverse.com/thing:3050607Usei parafusos M3 de 10mm de comprimento. Se voce nao conseguir desse comprimento, pode comprar mais longos e corta-los com uma serra ou dremel. Para imprimi-lo, usei PETG XT 3D Fila com 50% de preenchimento, mas suponho que nao deveria haver problemas usando PLA 3D Fila.O conector encaixou perfeitamente na placa da minha Ender 3 V2. Desconheco os outros modelos, mas ha muitos tutoriais a respeito.Para habilitar o funcionamento, e necessario modificar o firmware. Existem muitos tutoriais, mas se voce nao quiser se incomodar e tiver uma Ender 3 V2, pode baixar o de Jyers: https://github.com/jyers/marlin/releases/Voce so tem que verificar a versao de sua placa, 4.2.2 ou 4.2.7, que esta impressa na placa. Tem muitas funcoes adicionais e e so copiar para o SD (previo formatacao em FAT32 e setores de 4k.) e ao ligar, instala sozinho. A versao padrao e suficiente. Tambem ha uma versao para BLTouch e outra para nivelamento assistido. Se voce nao gostar, pode voltar ao oficial da Creality. Ha um video muito explicativo:https://www.youtube.com/watch?v=o1zXYwgIPLYEsta em ingles, mas se voce ativar as legendas com traducao automatica para o espanhol, da para entenderbastante.Sugiro que voce pesquise e veja alguns tutoriais antes de atualizar o firmware, para que entenda os riscos do que vai fazer e, se cometer um erro, tudo e reversivel, mas voce vai ter que se esforcar um pouco... Nao me responsabilizo por nada e corre por sua conta e risco.Esclareco que sou um aficionado e novo na impressao 3D. Usei Tinkercad com o limitado que sao meus conhecimentos. Qualquer sugestao, melhoria, ou se voce fizer ou encontrar um melhor, que permita montar esse sensor e que tambem cumpra a funcao de guia, por favor, deixe o link nos comentarios. Para mim, tem funcionado perfeitamente ate agora.

Baixar

O modelo 3D denominado "Sensor de filamento Ender 3 v2 esgotado" é uma solução prática para usuários da impressora Ender 3 V2 que desejam adicionar um sensor de filamento, tipicamente utilizado em impressoras como a CR-10S. Esse tipo de sensor é útil para prevenir falhas durante a impressão, interrompendo a impressão automaticamente caso o filamento acabe ou fique preso.

### Descrição do Modelo

O modelo consiste em um suporte que permite a instalação do sensor de filamento na parte superior da Ender 3 V2. Além da função de suporte, o design também atua como um guia para o filamento ao sair do carretel, ajudando a garantir que o filamento flua suavemente para a impressora, minimizando o risco de atolamentos.

### Montagem

Para a instalação do sensor, o autor recomenda o uso de T-nuts, que são peças adquiridas a partir de um link fornecido, assim como parafusos M3 de 10 mm de comprimento. Caso não consiga encontrar o comprimento exato, é sugerido utilizar parafusos maiores e cortá-los conforme necessário.

Um detalhe interessante é que o autor optou por modificar o orifício de entrada do suporte, aumentando seu diâmetro para reduzir o atrito, usando uma broca de 4,25 mm e inserindo um pequeno pedaço de teflon. Essa implementação ajuda a garantir um processo de impressão mais eficiente.

### Impressão do Modelo

O modelo foi impresso em PETG com 50% de preenchimento, o que é considerado um bom compromisso entre resistência e flexibilidade. O autor também menciona que não haveria problemas se alguém optar por usar PLA, um material comumente utilizado na impressão 3D.

### Modification do Firmware

Uma parte importante da instalação do sensor envolve a modificação do firmware da impressora. O autor sugere o uso do firmware disponibilizado por Jyers, que oferece funcionalidades adicionais. A instrução é clara: sempre verificar a versão da placa da impressora (4.2.2 ou 4.2.7) e assegurar que o SD card esteja formatado corretamente antes de transferir o novo firmware. Há também um vídeo explicativo disponível para ajudar no processo, que, apesar de estar em inglês, possui legendas automáticas que podem ser traduzidas para o espanhol.

### Considerações Finais

O autor do projeto se considera um entusiasta da impressão 3D e incentivou a busca por tutoriais antes de realizar qualquer atualização no firmware, ressaltando que tudo é reversível, mas pode exigir algum esforço na resolução de problemas. Ele está aberto a sugestões e melhorias no projeto, incentivando a comunidade a compartilhar qualquer nova solução que possa melhorar a montagem e a funcionalidade do sensor.

Esse modelo é um excelente exemplo de como a comunidade de impressão 3D compartilha conhecimento e soluções, tornando a experiência de impressão mais acessível e eficiente para todos os usuários.
