Sobre o objeto 3D Sensor de falta de filamento para Tevo Tarantula (e outros)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

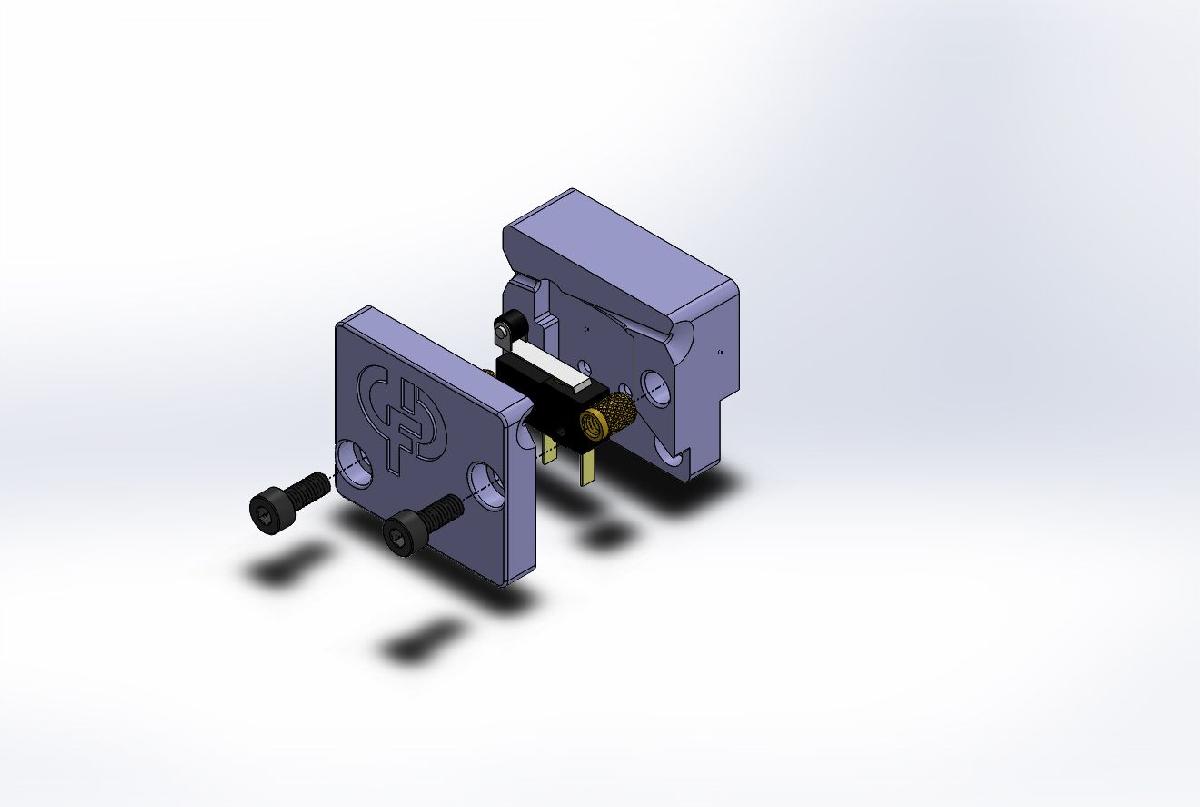

Sensor de falta de filamento para Tevo Tarantula (e outros) foi projetado para Impressora 3D. Sensor de final de filamento rapido e simples. Vou usar um RPi3 para isso, mas existem tutoriais sobre como conectar um sensor de final de filamento a placa MKS. Isso e para filamentos de 1,75 mm apenas.Para isso, voce precisara de:Raspberry Pi rodando OctoprintEstou usando o Marlin 1.1.5. Seus resultados podem variar se voce estiver usando algo diferente...2x parafusos de cabeca socket M4x102 porcas T M4 (como as que vieram com a impressora) -OU-2 inserts roscados M4 (usei McMaster-Carr P/N 94510A040)Um microswitch. Usei um OMRON SS-5GL2T (https://www.amazon.com/ELECTRONIC-COMPONENTS-SS-5GL2T-MICROSWITCH-ROLLER/dp/B011N9VGV8)2 pedacos de filamento de 1,75 mm cortados para ~20 mmCabo de 2 condutoresTermocontratilConector femea ou algum outro conector para conectar aos pinos GPIO(opcional) 2 porcas T para montagem direta no quadro, se desejado.(opcional) algum tipo de conectores para desconexao rapida do cabo.A montagem fisica deve ser simples. Se voce nao estiver usando os inserts, basta colocar as porcas na parte de tras da carcaca traseira e apertar. Pode ser uma boa ideia fazer isso antes de montar na impressora para permitir que voce aperte a porca e faca com que ela se molde ao plastico. Eu nunca usei esse metodo, entao nao tenho certeza!Solde um condutor do seu cabo ao COM/GND do rele. O outro deve ser soldado ao terminal NO (voce pode usar o terminal NC tambem e apenas mudar isso no Octoprint). Use termocontratil para proteger suas conexoes e oferecer algum alivio de tensao. Coloque o switch na carcaca e use os 2 pedacos de filamento para fixar o switch. Dependendo do desempenho da sua impressora, pode ser necessario furar (use uma broca de 5/64") um pouco.Depois que a montagem estiver pronta, voce precisara conecta-la ao seu RPi. Estou usando o RPi para ligar/desligar remotamente tambem, entao optei por construir uma caixa para o rele. Alem disso, usei uma placa de ensaio com uma placa de extensao GPIO para facilitar a fiacao. Isso e totalmente opcional, e voce pode conectar diretamente ao cabecalho GPIO no RPi. Conecte um condutor (nao importa qual) ao seu pino de comutacao (usei o Pino 24 (BCM8/CE0) para sinal) e o outro a um pino de terra (pino 20 ou 25, por exemplo). Parabens, agora voce esta conectado.No Octoprint, baixe e instale o plugin "Filament Sensor Reloaded". Apos a instalacao, mude o pino para 24 (ou qualquer um que voce usou), deixe o debounce em 250 ms, mantenha o tipo de switch em Normalmente Aberto (a menos que voce tenha ligado seu switch NC!), selecione o modo da placa e desmarque "Pausar impressao quando acabar o filamento". No g-code customizado, adicione o seguinte:M600 X0 Y0 Z5Isso iniciara o processo de troca de filamento (M600) e enviara o cabecote de impressao para a posicao inicial. Siga as instrucoes no seu LCD para completar a troca de filamento.Chega de rolos parcialmente cheios!

Baixar
