Sensor de Falta de Filamento Confiavel

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Sensor de Falta de Filamento Confiavel Curso 3D Curso 3D

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Sensor de Falta de Filamento Confiavel

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

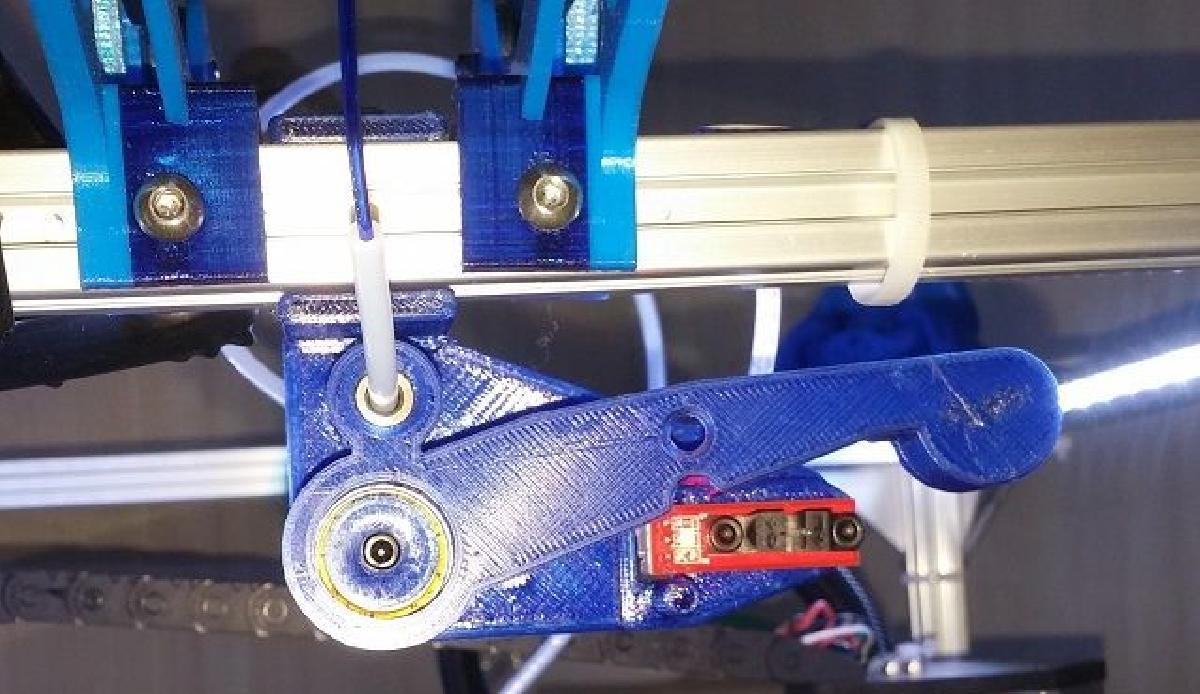

Sensor de Falta de Filamento Confiavel foi projetado para Impressora 3D. Editar 27 Fev 2018: Veja tambem o recente (e ainda mais completo)Sensor de Fim de Filamento e Suporte de Bobina ainda mais Confiavel --https://www.thingiverse.com/thing:2809260 ]Aqui esta meu design para um sensor de fim de filamento mais confiavel, projetado para montagem em e abaixo de uma barra 2020. Estou usando em uma Folgertech FT-5, com a bobina de filamento acima dele, mas deve ser utilizavel com outras impressoras com barras semelhantes para montagem.ContextoEu venho tentando instalar um sensor confiavel ha algum tempo (tentei cerca de seis designs diferentes, incluindo varias variacoes de alguns deles!) mas sempre parecia encontrar problemas. Meus problemas podem ser do tipo de impressao que venho fazendo -- objetos grandes impressos com um bico largo, de modo que o filamento e usado rapidamente (o que e a razao pela qual ha uma necessidade urgente de um sensor!) e o filamento geralmente se move rapidamente pelo sistema, causando vibracao e mudancas significativas de tensao.Sensores que dependem do filamento empurrar diretamente um microswitch para fechar, embora aparentemente simples, acabaram sendo um ato de equilibrio entre ter o interruptor apertado o suficiente contra o filamento para causar arrasto no extrusor e no shuttle, ou o interruptor causando muitos alarmes falsos para ser de muita utilidade. Eles tambem sao um incomodo para alimentar o filamento.Sensores basicos baseados em optica falharam porque os opto-interruptores dos quais dependem usam luz IR, que muitos tipos de filamento -- e aparentemente todos os de PETG XT 3D Fila -- sao transparentes. O alinhamento do feixe no interruptor tambem e muito critico quando precisa ser bloqueado com filamento fino de 1,75 mm de largura, entao alarmes falsos ainda eram um problema mesmo ao imprimir apenas com PLA 3D Fila preto. Outros tipos de sensores de fim de filamento incluiram deteccao de movimento (o alcance de movimento a ser tratado varia muito entre usar um bico de 1 mm ou um bico de 0,2 mm) e deteccao de peso da bobina (vibracao resulta em precisao inaceitavelmente baixa).Entao, de qualquer forma, como funciona este novo?Ele usa um sensor optico, mas o sensor nao e acionado diretamente pelo filamento, mas sim por uma bandeira que quebra o feixe. Quando o filamento acaba, isso faz com que uma alavanca caia, fazendo com que uma bandeira caia no feixe. A alavanca e mantida para cima por filamento que passa entre dois tubos de PTFE em linha; o filamento nao pode dobrar de forma aguda o suficiente para permitir que a bandeira caia o suficiente para quebrar o feixe. O tubo de teflon causa muito pouco arrasto no fluxo de filamento e o estado do sensor e imune a vibracao ou movimento erratico do filamento. Veja a ilustracao.A montagem usa apenas tres pecas impressas e: um rolamento 608 (famoso por fidget-spinner); quantidade 3 de parafusos e porcas M3x30 (ou #4x1,25); dois conectores de tubo Bowden PC4-M10; cerca de meio metro de tubo PTFE de 4 mm de diametro externo; e uma placa de fim de curso optica padrao e barata. A montagem e fixada a barra 2020 usando os parafusos e T-Nuts habituais (M4 ou M5, um ou dois).IMPORTANTEEste design usa um sensor optico de interrupcao IR, entao ele nao pode ver diretamente a bandeira se essa parte for feita com alguns tipos de filamento. Eu usei PETG XT 3D Fila azul para o meu e coloquei um pequeno pedaco de tubo termorretratil preto sobre a pequena bandeira para torna-la opaca a luz IR. Um pequeno pedaco de fita adesiva preta tambem funciona. Coisas que NAO funcionam: marcador magico preto; fita adesiva; fita eletrica. Papel preto colado provavelmente funcionara, assim como imprimir a partir da maioria dos filamentos solidos escuros de PLA 3D Fila ou ABS. Voce pode saber se a bandeira esta bloqueando o IR, pois o LED indicador vermelho na placa do sensor optico se apagara completamente quando o feixe for bloqueado com sucesso.Tenha cuidado, a bandeira impressa e fina e fragil e facil de quebrar (ou derreter se voce estiver usando tubo termorretratil). Va com cuidado se precisar anexar uma cobertura opaca a pequena bandeira e certifique-se de que a bandeira ainda possa cair facilmente na lacuna do opto-interruptor! Os furos de montagem para a placa optica sao ligeiramente maiores para permitir que voce ajuste finamente a bandeira para caber dentro de sua lacuna.Observe que a operacao de quase qualquer tipo de sensor de fim de filamento depende do filamento saindo livremente de sua bobina quando acaba. Nao use marcas de filamento que grampeiam a extremidade a parte interna inacessivel da bobina (!) e certifique-se de cortar qualquer pedaco de filamento que possa prendera bobina na extremidade (voce geralmente pode alcancar a extremidade interna do filamento atraves do buraco no centro da bobina).Notas:Empurre o rolamento 608 completamente na abertura fornecida no braco da alavanca, ate que se assente dentro da abertura -- o rolamento deve terminar quase nivelado com a extremidade da abertura. Usar um vice e uma maneira facil de conseguir isso se voce nao conseguir fazer isso a mao.Arranje os conectores PC4-M10 de modo que a tampa plastica de pressao fique voltada para longe da bobina na linha de viagem do filamento, para que a cabeca de impressao nao possa puxar o tubo de PTFE para fora de posicao. Os conectores do tipo PC4-M10 foram usados porque o tubo PTFE de 4 mm pode ser empurrado completamente atraves deles se alimentado pela extremidade da tampa de pressao. Certifique-se de colocar um curto trecho de tubo PTFE no conector na peca braco da alavanca antes de montar o braco da alavanca na montagem, porque voce nao conseguira faze-lo passar alimentando-o pela extremidade metalica do conector.O PC4-M10 que se parafusa na peca montagem poderia ter apenas um curto pedaco de tubo PTFE nele se voce quiser usa-lo como um guia de filamento (com filamento solto indo de la para o extrusor). Mas -- e muito melhor passar um tubo PTFE mais longo da montagem para o extrusor (isso e chamado de arranjo Reverse Bowden). Dessa forma, o comprimento do filamento entre o extrusor e a montagem (e a bobina) e sempre constante, o fluxo de filamento da bobina para o extrusor flui mais suavemente, e quaisquer tendencias para o filamento transbordar pelas bordas da bobina desaparecerao. Uma maneira melhor, no geral! O peso extra de um tubo PTFE mais longo e realmente insignificante.Fiacao: o cabo e os conectores fornecidos com as placas de fim de curso opticas provavelmente nao sao longos o suficiente para alcancar a placa controladora, entao voce tera que estende-los (usando qualquer fio disponivel). Um diagrama de fiacao para uma placa MKS gen 1.4 e mostrado nas ilustracoes. Modificacoes de codigo para Marlin sao fornecidas em um arquivo anexado.Links para pecas de exemplo:Conectores PC4-M10: https://www.amazon.com/gp/product/B01KHN1HWY/ref=oh_aui_detailpage_o03_s00?ie=UTF8&psc=1Placas de fim de curso opticas: https://www.amazon.com/BIQU-Optical-Endstop-Control-Printer/dp/B01FLSA47O/ref=sr_1_2?ie=UTF8&qid=1502728465&sr=8-2&keywords=optical+limit+switch
