Sobre o objeto 3D Sensor de Falta de Filamento com Interruptor de Limite Creality

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

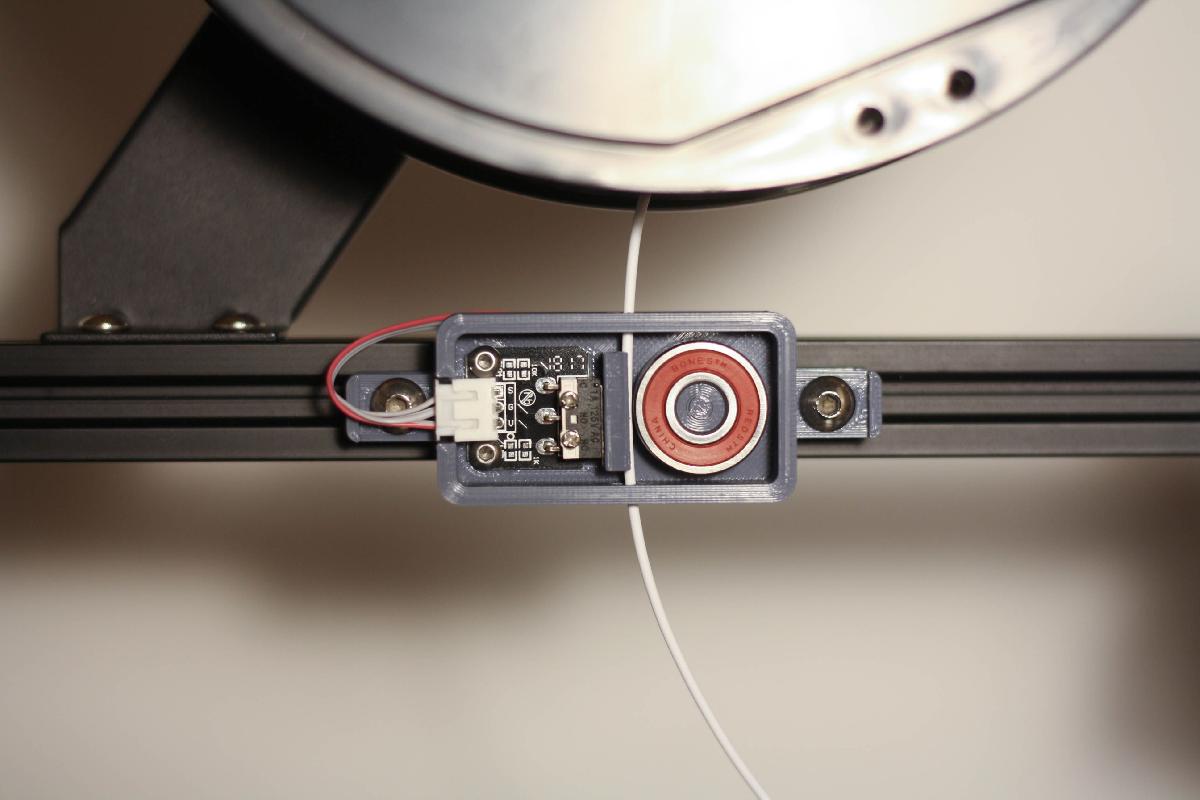

Sensor de Falta de Filamento com Interruptor de Limite Creality foi projetado para Impressora 3D. Se voce atualizou sua impressora 3D Creality para usar um sistema ABL, como um BLTouch, entao provavelmente tem um interruptor de limite Z nao utilizado por ai. Eu desenhei este modelo para que o interruptor de limite nao utilizado da minha CR-10 Mini possa ser usado como um sensor de falta de filamento. O interruptor de limite e comumente encontrado nas impressoras da linha Creality CR-10 e Ender3 e consiste em um interruptor SPDT montado em uma pequena placa de circuito impresso com um conector JST XH femea.Eu montei o sensor de falta de filamento na parte superior da estrutura da minha impressora 3D, bem embaixo do carretel. Voce pode usar porcas T e parafusos, ou bracadeiras. Normalmente, os sensores de falta de filamento sao posicionados muito mais perto do extrusor para minimizar o desperdicio de filamento. No entanto, eu converti minha CR-10 para ser de acionamento direto e a posicao do sensor faz mais sentido para a minha configuracao. Como beneficio adicional de sua posicao, eu obtenho um comprimento generoso de filamento para fundir/fundir as extremidades juntas.Eu uso o octopi com minha impressora, entao este interruptor funciona perfeitamente com os pinos GPIO. (Vou explicar brevemente abaixo.) Nao estou familiarizado com outras configuracoes, mas considerando que e apenas um interruptor... nao consigo imaginar que isso nao seja adaptavel a sua configuracao.O design utiliza um rolamento 608 e um suporte de PTFE personalizado para permitir que o filamento deslize com friccao minima. Eu queria usar pecas comumente disponiveis e, muito provavelmente, voce provavelmente tem os itens necessarios por ai.Arquivos .STL:Corpo principal (58,5 x 31 mm, excluindo os pontos de montagem)Suporte de PTFE (9 x 19 x 4 mm)Espacador de 5 mm (se voce precisar) (88,5 x 11 x 5 mm)Pecas que voce precisa:Interruptor de limite (retirado da montagem original)2x parafusos M3 de 5 mm (retirados da montagem original)Tubulacao de PTFE de 20 mmRolamento 608 padrao, tambem conhecido como rolamento de skate (voce provavelmente poderia ate imprimir um)Fios (voce pode usar o cabo original que estava plugado no interruptor de limite, mas teria que retira-lo da caixa.)Opcional: Usar conectores como JST XH e/ou dupont e muito util para fazer boas conexoes com seu hardware. Caso contrario, voce tera que descobrir uma maneira de fazer as conexoes.Fazendo o guia de PTFE:Rough up the outside of the PTFE tube using medium grit sandpaper.Adira o tubo de PTFE ao suporte e deixe secar. A Super Cola Original funcionou melhor para mim.Usando uma lamina afiada e utilizando o suporte como guia, cuidadosamente corte o excesso de PTFE como mostrado nas imagens.Anexando SOMENTE ao braco metalico do interruptor de limite, cole o guia de PTFE com uma pequena gota de cola. Cuidado para nao colocar cola no proprio interruptor!Nota: Dependendo das tolerancias do seu interruptor de limite, voce pode ou nao ter que lixar o guia de PTFE. Apenas certifique-se de que o interruptor tem espaco suficiente para clicar e desmarcar.Guia de fiacao:Usando a placa de circuito impresso do interruptor de limite como referencia, voce notara que os tres pinos sao rotulados como S, G e V. Dependendo de como voce deseja ligar o interruptor, voce pode faze-lo normalmente aberto ou normalmente fechado.Usando os pinos S e G, o interruptor ficara normalmente aberto.Usando os pinos S e V, o interruptor ficara normalmente fechado.Se voce estiver usando os fios que originalmente estavam conectados ao interruptor, ele esta configurado para normalmente fechado.Conectando ao seu Raspberry Pi (Octopi):Consulte minhas fotos e https://www.raspberrypi.org/documentation/usage/gpio/Voce precisara conectar um fio do interruptor a qualquer pino rotulado como GPIO e o outro fio ao terra do Raspberry Pi.Voce precisara instalar o plugin Filament Sensor Reloaded.Nas configuracoes do Filament Sensor Reloaded, escolha o pino da placa que voce esta usando, o tipo de interruptor e certifique-se de que "Pausar impressao quando faltar filamento" esteja marcado. Voce pode deixar o tempo de debounce inalterado e o GCODE de falta de filamento em branco, se desejar.Para a minha configuracao, eu conectei o interruptor ao GPIO 23 (pino da placa 16) e ao terra no pino 14. Usando o "Modo de Placa", inseri um valor de 16. Meu interruptor e normalmente fechado.Modifique seu GCODE para o que funcionar melhor para voce. Eu so uso scripts de GCODE de pausar/retomar, independentemente de quaisquer interrupcoes em minhas impressoes.
