Sobre o objeto 3D Sensor capacitivo de nivelamento automatico BCN3D+

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

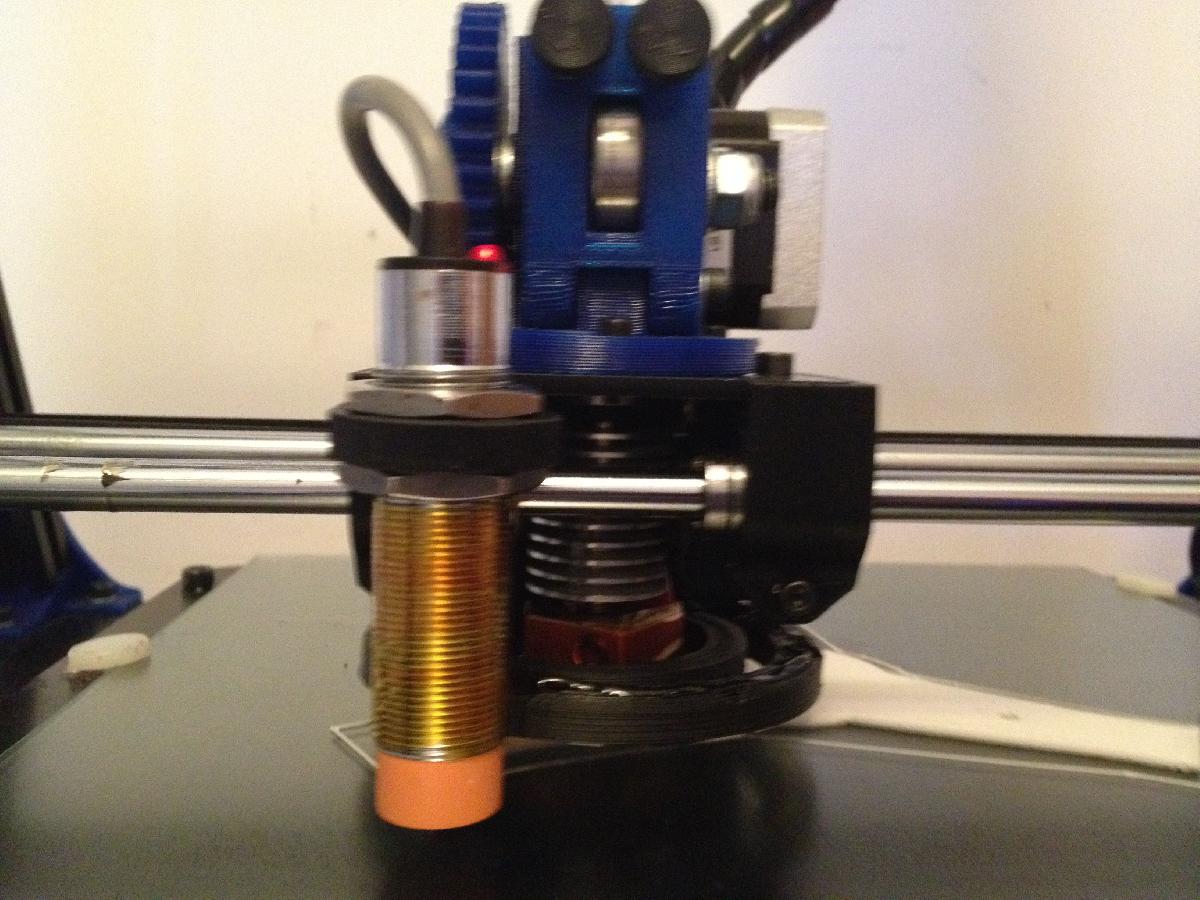

Sensor capacitivo de nivelamento automatico BCN3D+ foi projetado para Impressora 3D. Usando o sensor capacitivo para o autolevel, design do suporte integrado no carro esquerdo.Aqui comprei o sensor:http://www.ebay.com/itm/1-10mm-Approach-Sensor-Cylindrical-Capacitive-Proximity-Switch-NPN-NO-DC-6-36V-/230913392907?ssPageName=ADME:L:OC:ES:3160 Conexao do sensor:Marrom, ao positivo de entrada da ramps 5 amp.Azul, ao negativo de entrada da rampsPreto, conecta a sinal do endstop z, intercalando um diodo, o catodo para o sensor. Voce pode ver o tutorial de F. Malpartida em seu blog, electro fun blog.http://blog.electrofunltd.com/2015/01/sensor-inductivo-con-un-diodo-para.html?m=1Codigo G no inicio da impressao: G1 Z20 F5000 ; levantar bicoG28 ; home todos os eixosG29 ; autolevelG1 Z20 F3000 ; Se alguem precisar do Marlin, e so avisar que eu subo. http://youtu.be/msyV1O3YwLA

Baixar

O modelo 3D para o sensor capacitivo de nivelamento automático BCN3D+ possui um design projetado para integrar um sensor capacitivo diretamente no carro esquerdo da impressora 3D. Isso permite que a impressora execute o auto-nivelamento com precisão, melhorando a qualidade de impressão e a adesão da primeira camada.

### Descrição do Modelo
O modelo foi criado considerando a instalação de um sensor capacitivo, que é uma solução prática para o auto-nivelamento, uma etapa crucial na configuração de impressoras 3D. O autor do arquivo compartilha informações sobre onde adquirir o sensor, detalhando aspectos técnicos da conexão elétrica.

### Conexão do Sensor
A conexão do sensor capacitivo é descrita detalhadamente:
- **Marrom**: Conectado ao positivo da entrada da placa RAMPS 5A.
- **Azul**: Conectado ao negativo da entrada da RAMPS.
- **Preto**: Conectado ao sinal do endstop do eixo Z, utilizando um diodo para proteção, onde o catodo do diodo se conecta ao sensor.

O autor recomenda consultar um tutorial específico do blog de F. Malpartida para uma melhor compreensão da configuração e do uso do diodo.

### Código G
O modelo acompanha um trecho de código G que deve ser inserido no início do processo de impressão. Este código realiza as seguintes funções:
1. **G1 Z20 F5000**: Levanta o bico da impressora a 20 mm a uma velocidade de 5000 mm/min.
2. **G28**: Realiza o homing de todos os eixos, retornando-os às posições iniciais.
3. **G29**: Executa o auto-nivelamento.
4. **G1 Z20 F3000**: Levanta novamente o bico a 20 mm, agora a uma velocidade de 3000 mm/min.

### Disponibilidade do Marlin
O autor oferece a possibilidade de compartilhar o firmware Marlin, um software de código aberto amplamente usado em impressoras 3D, se alguém estiver interessado.

### Recursos Adicionais
Para quem deseja aprender mais sobre a implementação do sensor capacitivo e o uso do diodo, o autor fornece um link para um vídeo que demonstra o funcionamento do sensor e sua instalação.

Em resumo, esse modelo 3D e as orientações fornecidas são recursos valiosos para entusiastas da impressão 3D que buscam otimizar a configuração de suas impressoras e obter resultados de impressão de maior qualidade.
