Sobre o objeto 3D Semaforo de ruido

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

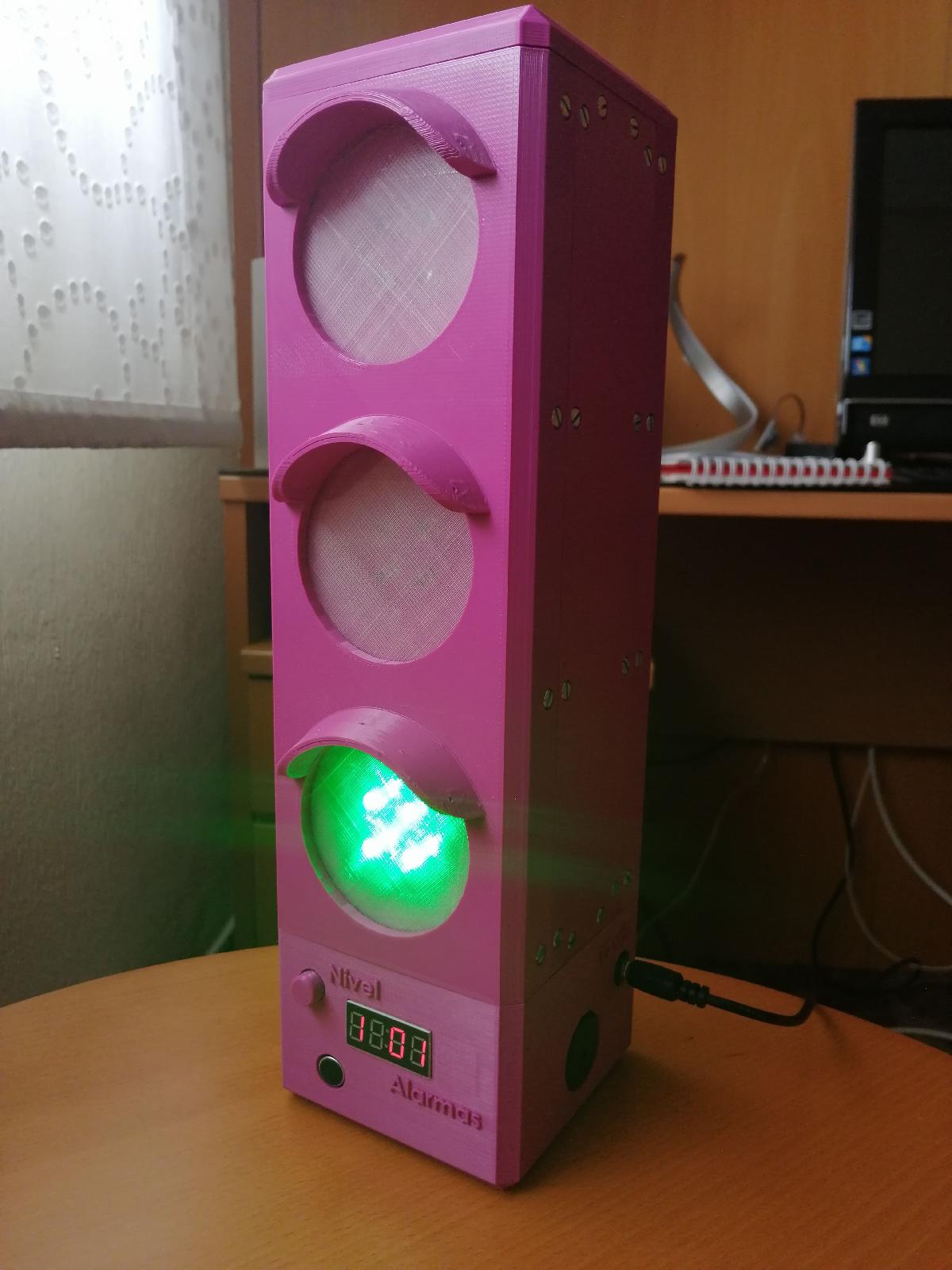

Semaforo de ruido foi projetado para Impressora 3D. Trata-se de um semaforo com um microfone que muda de cor com o nivel de ruido do ambiente e com um zumbidor quando chega a cor vermelha. Possui um display para selecionar, entre cinco niveis pre-programados, diferentes volumes aos quais muda de cor e soa o alarme. Tambem possui um contador do numero de vezes que chegou a cor vermelha. Esta pensado para controlar o nivel de ruido nas salas de aula de educacao infantil e nos primeiros anos da educacao primaria. Para carregar o programa de Arduino e necessario ter instalada a biblioteca TM1637. Para a montagem e necessario: Arduino Nano com shield: https://es.aliexpress.com/item/1871427901.html?spm=a2g0s.9042311.0.0.274263c0bpXF3Z Microfone max4466: https://es.aliexpress.com/item/4000515194436.html?spm=a2g0s.9042311.0.0.f41e63c0dRFcnb Display Tm1637: https://es.aliexpress.com/item/32671866139.html?spm=a2g0s.9042311.0.0.f41e63c0dRFcnb Mosfet IRF520 (x3): https://es.aliexpress.com/item/32719703306.html?spm=a2g0s.9042311.0.0.f41e63c0dRFcnb Zumbador 12V: https://es.aliexpress.com/item/32902527319.html?spm=a2g0s.9042311.0.0.274263c0KzuSQO Fonte de alimentacao 12V 2A: https://es.aliexpress.com/item/32986101102.html?spm=a2g0s.9042311.0.0.274263c0bpXF3Z Conector de alimentacao: https://es.aliexpress.com/item/32945045889.html?spm=a2g0s.9042311.0.0.274263c0bpXF3Z Final de carreira: https://es.aliexpress.com/item/32662566286.html?spm=a2g0s.9042311.0.0.274263c0jQJqrP Leds de 5 mm de cores: https://www.ebay.es/itm/50x-LED-5mm-VARIOS-COLORES-Alto-Ultra-Brilho-rojo-blanco-amarillo-verde-azul-kit/322871282764?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2057872.m2749.l2649 Parafusos M3 de varias longitudes e porcas.

Baixar

O "Semáforo de Ruído" é um projeto de modelo 3D pensado para ser impresso em impressoras 3D, que tem como objetivo controlar e monitorar os níveis de ruído em salas de aula de educação infantil e nos primeiros anos da educação primária. Essa abordagem é fundamental para manter um ambiente de aprendizagem adequado, ajudando as crianças a entenderem a importância do controle do volume de suas vozes.

### Características do Modelo

1. **Estrutura do Semáforo**: O modelo possui compartimentos para receber todos os componentes eletrônicos, incluindo LEDs para diferentes cores que representam os níveis de ruído, de verde (nível aceitável) a vermelho (nível excessivo).

2. **Microfone Embutido**: Um microfone MAX4466 é utilizado para captar o som ambiente. O semáforo muda de cor com base na intensidade do ruído detectada.

3. **Alarme Sonoro**: Um zumbidor é acionado quando o nível de ruído atinge um patamar crítico, sinalizando com um som que o ambiente está muito barulhento. Isso serve como um alerta para que as crianças tomem consciência do volume.

4. **Display para Seleção de Níveis**: O display TM1637 permite que o usuário selecione entre cinco níveis predefinidos de volume, ajustando a sensibilidade do microfone e a resposta do semáforo.

5. **Contador de Ocorrências**: Um contador registra o número de vezes que o semáforo atinge a cor vermelha, o que pode ser útil para educadores acompanharem comportamentos ao longo do tempo.

### Componentes Necessários para Montagem

Para a montagem do projeto, são listados os seguintes componentes:

- **Arduino Nano com Shield**: O cérebro do projeto, onde será carregado o programa que gerencia as entradas do microfone e os sinais para os LEDs e o zumbidor.
- **Microfone MAX4466**: Para a detecção do som ambiente.
- **Display TM1637**: Para a interface de usuário e seleção dos níveis de ruído.
- **Mosfet IRF520 (x3)**: Utilizados para controlar a potência dos LEDs e do zumbidor.
- **Zumbidor 12V**: Para emitir um alerta sonoro quando o nível de ruído é muito alto.
- **Fonte de Alimentação 12V 2A**: Para fornecer a energia necessária ao circuito.
- **Conector de Alimentação**: Para facilitar a conexão da fonte.
- **Final de Curso**: Para funcionalidades adicionais, se necessário.
- **LEDs de 5 mm em várias cores**: Para representação visual dos níveis de ruído.
- **Parafusos M3 de várias comprimentos e porcas**: Para a montagem física do semáforo.

### Montagem e Programação

A montagem do projeto pode ser realizada facilmente através de um guia, assegurando que todos os componentes estão conectados corretamente. É importante mencionar que, para a programação do Arduino, é necessário instalar a biblioteca TM1637 para garantir a funcionalidade apropriada do display.

### Aplicação do Projeto

Esse tipo de dispositivo pode ter um impacto significativo em ambientes escolares, ensinando crianças a controlar seus níveis de ruído de forma lúdica e consciente. O uso de cores e sons cria um sistema de feedback imediato que pode ajudar no desenvolvimento de comportamentos mais apropriados em sala de aula.

Em resumo, o Semáforo de Ruído é um ótimo exemplo de como a tecnologia (impressão 3D e eletrônica) pode ser utilizada para melhorar a dinâmica de aprendizado em ambientes educacionais.
