Secador de filamentos imprimivel Secador de Filamento + Arduino.

Acessórios para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Secador de filamentos imprimivel Secador de Filamento + Arduino.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

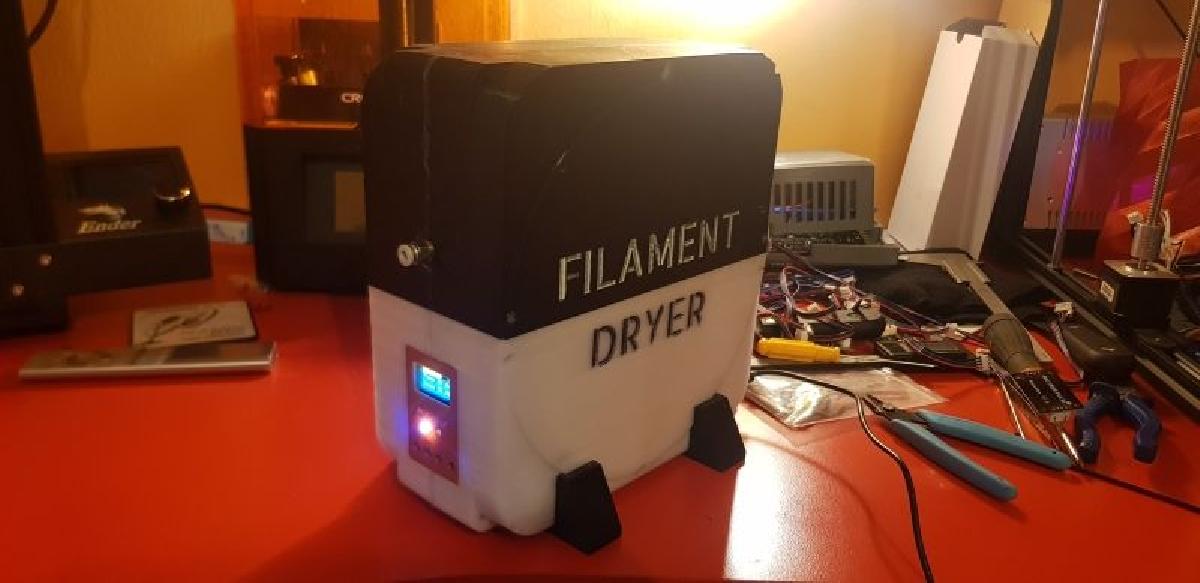

Secador de filamentos imprimivel Secador de Filamento + Arduino. foi projetado para Impressora 3D. Secador de Filamento Eletronico. Versao imprimivel de um secador de filamento para impressora 3D. Modelo otimizado para impressao em impressora de tamanho padrao com cama de 220x220, como Ender3. E necessario Arduino NANO e conhecimentos basicos de eletronica. Como funciona? O secador consiste em varias partes que sao unidas entre si por parafusos, alem de uma parte eletronica programada em Arduino. E recomendavel usar cabos com diametro maximo de 1 a 1,3 mm. A eletronica e muito simples e cada fio ou componente esta marcado com letras e posicoes. Se voce segurar o botao +, ou o botao -, durante um segundo, voce entra no menu de temperatura, onde pode configurar a temperatura maxima a ser alcancada. Pressionando repetidamente o + ou -, selecionamos a temperatura e pressionando o botao S (Armazenar ou Stored), a temperatura de controle e gravada na memoria, para a proxima inicializacao. O elemento calefator e o ventilador se ligam se a umidade nao estiver abaixo de 12%; quando a temperatura maxima gravada na memoria for excedida, o elemento calefator desliga, nao o ventilador. Assim que um valor de umidade de 12% ou menos for alcancado, o ventilador e o elemento calefator param e a mensagem "Secagem OK, ou DRY OK" e exibida na tela, e o filamento esta pronto para imprimir. A potencia do elemento calefator e baixa, em torno de 14W, portanto, o tempo de secagem do filamento pode ser em torno de 4 horas. E recomendavel cobrir os buracos externos com silicone quente dos parafusos para manter a temperatura e umidade corretas do interior. Codigo Arduino em espanhol e ingles, arquivos Gerber e Fritzing, diagramas eletronicos, componentes necessarios e mais: https://github.com/Pony3D/PrintableFilamentDryer Onde fabricar as placas de PCB?: Por exemplo; https://jlcpcb.com/ ESTE E UM PROJETO OPEN SOURCE, POR ISSO QUALQUER ELEMENTO ELETRONICO OU DE PROGRAMACAO PODE SER MODIFICADO E MELHORADO, NA VERDADE, ESPERO QUE VOCE O MELHORE ;) NOTA: As fotografias do modelo expostas representam um prototipo sobre o qual foram feitas as ultimas melhorias, podendo ser diferente do modelo final.

Baixar

O projeto do "Secador de Filamentos Imprimível" é uma solução inovadora para ajudar os entusiastas da impressão 3D a manterem seus filamentos em condições ideais de uso. Este secador é projetado para ser impresso em impressoras 3D comuns, como a Ender 3, que possui uma cama de impressão de 220x220 mm.

### Estrutura do Modelo

O secador é composto por várias partes individuais que se conectam por meio de parafusos, facilitando a montagem e a manutenção. Essa abordagem modular permite que os usuários personalizem ou substituam componentes conforme necessário. A estrutura é otimizada para garantir que a impressora seja capaz de produzir todas as peças necessárias sem problemas.

### Eletrônica e Programação

A parte eletrônica do secador é gerenciada por um Arduino Nano, que requer conhecimentos básicos de eletrônica para programação e montagem. O uso de cabos de diâmetro de 1 a 1,3 mm é recomendado para garantir boa condução elétrica e facilidade de montagem. O sistema oferece um controle intuitivo de temperatura com botões simples, permitindo que o usuário configure a temperatura desejada.

Ao acessar o menu através dos botões, o usuário pode selecionar a temperatura máxima e, após pressionar o botão de armazenar (S), essa configuração é memorizada para usos futuros. O funcionamento do secador é baseado em um sistema de monitoramento de umidade, onde o elemento calefator é acionado apenas se a umidade estiver acima de 12%, garantindo uma secagem eficiente sem superaquecimento.

### Operação

Durante a operação, o secador exibe mensagens claras no display, sinalizando o estado do processo de secagem. Ao atingir um nível de umidade abaixo de 12%, o secador indica que o filamento está pronto para ser utilizado com a mensagem "Secagem OK" ou "DRY OK". O consumo de energia é relativamente baixo, em torno de 14W, o que resulta em um tempo de secagem estimado em até 4 horas.

### Melhorias e Personalizações

O projeto é open source, o que significa que os usuários são encorajados a modificar e melhorar o design, a programação e a eletrônica conforme necessário. Isso fomenta uma comunidade de colaboração onde melhorias podem ser compartilhadas e implementadas rapidamente. No GitHub, o autor disponibiliza todos os arquivos necessários, incluindo código Arduino, diagramas de circuito, arquivos Gerber e Fritzing, permitindo que qualquer pessoa reproduza e adapte o modelo.

### Considerações Finais

Com a inclusão de recomendações práticas, como o uso de silicone quente para vedar as partes externas, o secador de filamentos destaca-se como uma solução acessível e funcional para quem deseja melhorar a qualidade de impressão de filamentos, especialmente em ambientes com alta umidade. O acesso a plataformas como jlcpcb.com para a fabricação das placas PCB também facilita a implementação do projeto para aqueles que não têm acesso a ferramentas de soldagem.

No geral, o "Secador de Filamentos Imprimível" é mais do que um simples dispositivo; é um projeto comunitário que promove aprendizado e inovação, ideal para makers e entusiastas da impressão 3D.
