Sobre o objeto 3D ScoposDesenhar

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

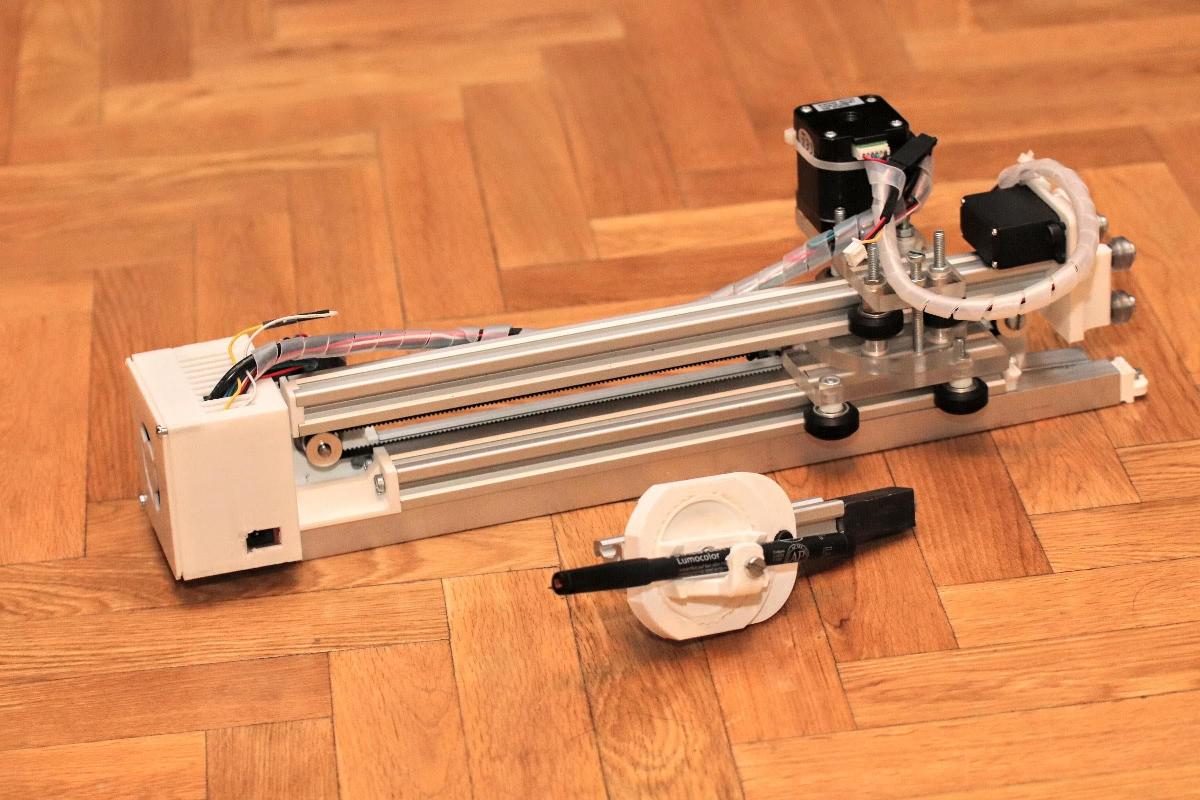

ScoposDesenhar foi projetado para Impressora 3D. ScoposPloter Tipo Axidraw Este ploter tem uma estrutura parecida com a de um Axidraw, mas nele apliquei grandes caracteristicas que o tornam muito mais potente e robusto, e ao mesmo tempo muito mais versatil. Suas melhores qualidades sao: - E fabricado com perfil V-Slot, o que lhe confere grande robustez. - E dobravel. Uma de suas maiores vantagens e que pode ser dobrado e guardado em uma prateleira ou levado em uma maleta. - O sistema de porta Lapis e muito mais robusto que um Axidraw. Mas alem disso, e facilmente intercambiavel. Isso permite que neste equipamento mudemos de marcador no meio de um desenho ou usemos diferentes tipos de elementos como sistemas de desenho intercambiaveis. Podemos ter prontos diferentes tipos de marcadores, canetas ou lasers, prontos para serem colocados sobre o ploter, sem precisar calibrar ao serem colocados. - Sistema de patas dobraveis. Possui um sistema de patas que podem ser dobradas e reguladas para manter a horizontalidade no caso de gravar com laser. - Por ultimo, o sistema de fixacao do lapis ou caneta foi projetado para que possa ser mudado de angulo sem precisar soltar parafusos. Para isso, possui um sistema giratorio com catraca, que permite mover a inclinacao em pequenos angulos, sem desmontar nada.Todos os parafusos sao M3 e M4.Os furos que sao um pouco menores que 5mm sao para roscar a M5. Igualmente, os menores que 3mm sao para roscar a M3.O sistema porta ferramentas, como se ve, e extremamente rapido de trocar, portanto e facil ter prontos diferentes tipos. Ao mesmo tempo, este sistema possui uma alavanca deslizante na parte do servo, e igualmente e deslocavel o suporte do lapis ou laser. Dessa forma, pode-se adaptar a qualquer necessidade de altura de ferramenta, sem precisar mudar a qualquer momento o programa do servo.Isso permite programar as funcoes do servo diretamente no Inkscape, configurando "gcode before path" e "gcode after path". Veja fotos.Em breve, adicionarei um link para poder baixar as extensoes Inkscape adaptadas a este equipamento, para poder realizar plotagem, laser e gravacao.Dessa forma, um mesmo programa feito para Graffiti podera ser executado com diferentes ferramentas, pois a altura da caneta sempre estara configurada para as mesmas alturas indicadas no servo.Se forem gravadas pausas no G-Code, sera possivel ate trocar de caneta rapidamente entre um desenho e outro, tendo previamente todos os suportes pre-configurados.Aproveitando esse sistema de suporte de ferramenta, poderemos dispor de multiplas ferramentas. Sua robustez e suficiente para suportar um peso muito superior a qualquer outro plotter equivalente. De fato, alem da caneta, pode carregar sem problemas um laser grande de 5W, ou um spindle 775.Portanto, o ScopleDraw pode pintar com qualquer lapis, marcador ou caneta. Pode gravar com qualquer laser e pode ate gravar metal com uma fresa.Com os horn elevados, podem-se converter facilmente os angulos do servo em avancos da fresa. Eu subi dois horns. Um tem um avanco de 1mm para cada 10 graus e o outro de 0,5mm para cada 10 graus de avanco do servo.Com esses horns, poderao ser realizadas passadas de fresamento finas, de forma que pode-se cortar uma madeira com fresas finas ou fresar o cobre de uma placa de circuito impresso.Tudo isso torna o ScoposPloter unico. Extensoes para Inkscape v0.92 e grbl 1.1:https://drive.google.com/open?id=1aknLBEy8xqbOlfLSTcx3z-L9f3RzNNKpExiste uma versao preliminar do Gbrl para este equipamento, a qual podera usar simultaneamente o controle do laser e o servoA versao Gbrl ScoposDraw podera ser baixada no gitHubhttps://github.com/jamoneo/Grbl-ScoposDraw.gitExtensoes para Inkscape v0.92 e ScoposGrbl 1.0:https://drive.google.com/open?id=1IALRXx7jqaiOoTDAAxTDDcdrUm0nFc2zEspero que gostem dele, assim como eu gostei de projeta-lo. ;-)

Baixar

### Introdução ao ScoposDesenhar: Um Plotter 3D Inovador

O mundo da impressão e da plotagem 3D tem visto um crescimento exponencial nos últimos anos, particularmente com o advento de tecnologias mais acessíveis e versáteis. Dentro desse contexto, o ScoposDesenhar, um plotter desenvolvido com base na estrutura do Axidraw, surge como uma solução inovadora e potente, adaptada para atender às exigências dos criadores e makers contemporâneos. Este artigo explora as características, vantagens e aplicações do ScoposDesenhar, com foco em como sua construção robusta e funcionalidade versátil podem revolucionar o processo de criação.

### Estrutura e Materiais

O ScoposDesenhar é fabricado em perfis V-Slot, um material que não só confere resistência, mas também leveza à estrutura do plotter. A escolha do V-Slot é crucial, pois oferece um suporte sólido, minimizando vibrações indesejadas que podem comprometer a precisão dos desenhos. A rigidez do material é complementada pelo design que permite uma montagem fácil e otimizada, característica importante para quem deseja operar o plotter em diferentes ambientes, como oficinas ou estúdios.

### Portabilidade e Armazenamento

Um dos traços mais inovadores do ScoposDesenhar é seu design dobrável. Essa característica não apenas facilita o transporte do equipamento, mas também maximiza a economia de espaço. Em um mundo onde a otimização de espaço é cada vez mais crítica, a capacidade de dobrar e armazenar o plotter em uma estante ou mala é um enorme diferencial. Isso permite que tanto profissionais quanto hobbystas levem o plotter para feiras, workshops, ou até mesmo viagens, mantendo a produtividade onde quer que estejam.

### Sistema de Ferramentas Intercambiáveis

O sistema de porta-lápis do ScoposDesenhar é uma de suas características mais impressionantes. Ele foi projetado para permitir a troca rápida e fácil de diferentes ferramentas, incluindo marcadores, canetas e lasers. Esta funcionalidade é não apenas robusta, mas também versátil, pois o usuário pode alternar entre diferentes instrumentos durante a execução de um mesmo projeto. Para artistas e designers, essa capacidade de adaptação em tempo real é uma enorme vantagem, pois permite experimentar diferentes efeitos e estilos sem a necessidade de recalibrar o equipamento.

### Estabilidade e Precisão

A estabilidade do plotter é garantida por um sistema de patas dobráveis que podem ser ajustadas conforme necessário. Essa funcionalidade é especialmente valiosa para gravações a laser, onde a horizontalidade é crucial para um resultado de qualidade. O ajuste simples e a possibilidade de nivelar o equipamento em diferentes superfícies garantem que o ScoposDesenhar possa ser utilizado em uma variedade de configurações, preservando sempre a precisão do trabalho que está sendo realizado.

### Sistema de Ângulo Ajustável

Outra característica notável é o mecanismo de angulação do porta-lápis ou ferramenta. O design exclusivo do ScoposDesenhar permite que o ângulo da ferramenta seja ajustado sem a necessidade de soltar parafusos, utilizando um sistema giratório com catraca. Essa facilidade permite que o usuário faça ajustes rápidos durante a execução de um projeto, adaptando-se a diferentes estilos de desenho ou gravação. Essa característica é particularmente útil em desenhos complexos, onde mudanças sutis no ângulo podem produzir resultados visualmente impactantes.

### Conectividade e Programação

A integração do ScoposDesenhar com softwares como Inkscape é um aspecto que não pode ser ignorado. Ele oferece opções para programar funções do servo diretamente no Inkscape, utilizando configurações como "gcode before path" e "gcode after path". Isso facilita a execução de projetos complexos, permitindo que o usuário monte sequências de desenho com base na altura da ferramenta. A flexibilidade que isso oferece, sem necessidade de recalibrar ou ajustar manualmente, dá ao ScoposDesenhar uma vantagem competitiva significativa.

### Extensões e Funcionalidades Avançadas

As extensões projetadas para o ScoposDesenhar, disponíveis para download, tornam a integração do plotter com o software Inkscape ainda mais eficiente. Essas ferramentas permitem que o usuário trabalhe com diferentes tipos de ferramentas, como lasers e fresas, todas controladas por um único sistema. A capacidade de usar um laser de 5W ou uma fresa 775 em um mesmo equipamento amplia as possibilidades criativas e funcionais do ScoposDesenhar. Além disso, a pré-configuração de suportes para cada ferramenta assegura que a transição entre elas seja rápida e eficiente.

### Potencial de Aplicação

O ScoposDesenhar não é apenas um plotter; é uma plataforma multifuncional que pode ser utilizada em diversas aplicações. Artistas gráficos podem usá-lo para criar obras de arte intrincadas, enquanto educadores podem aplicá-lo em projetos de robótica e programação. Além disso, o equipamento pode ser utilizado em campos como a engenharia e a prototipagem, onde a precisão e a versatilidade são fundamentais.

Com a capacidade de fresar cobre ou cortar finas camadas de madeira, o ScoposDesenhar se destaca como uma ferramenta valiosa para makers e engenheiros, que muitas vezes necessitam de uma solução compacta e eficaz para prototipagem rápida.

### Conclusão

O ScoposDesenhar representa um forte avanço no design e na funcionalidade de plotters 3D. Suas características, como robustez, portabilidade, versatilidade e a integração com software poderosos, fazem dele uma escolha ideal para aqueles que buscam transformar suas ideias em realidade de forma eficiente e criativa. Este plotter não é só uma ferramenta; é um facilitador de criatividade, proporcionando aos usuários uma ampla gama de possibilidades para explorar e inovar.

Com o ScoposDesenhar, os limites da criação são expandidos, permitindo que artistas, engenheiros e makers de todos os tipos façam uso de tecnologias modernas de forma acessível e prática. Se você está buscando aprimorar suas criações, este plotter pode ser a peça que faltava no seu arsenal criativo.
