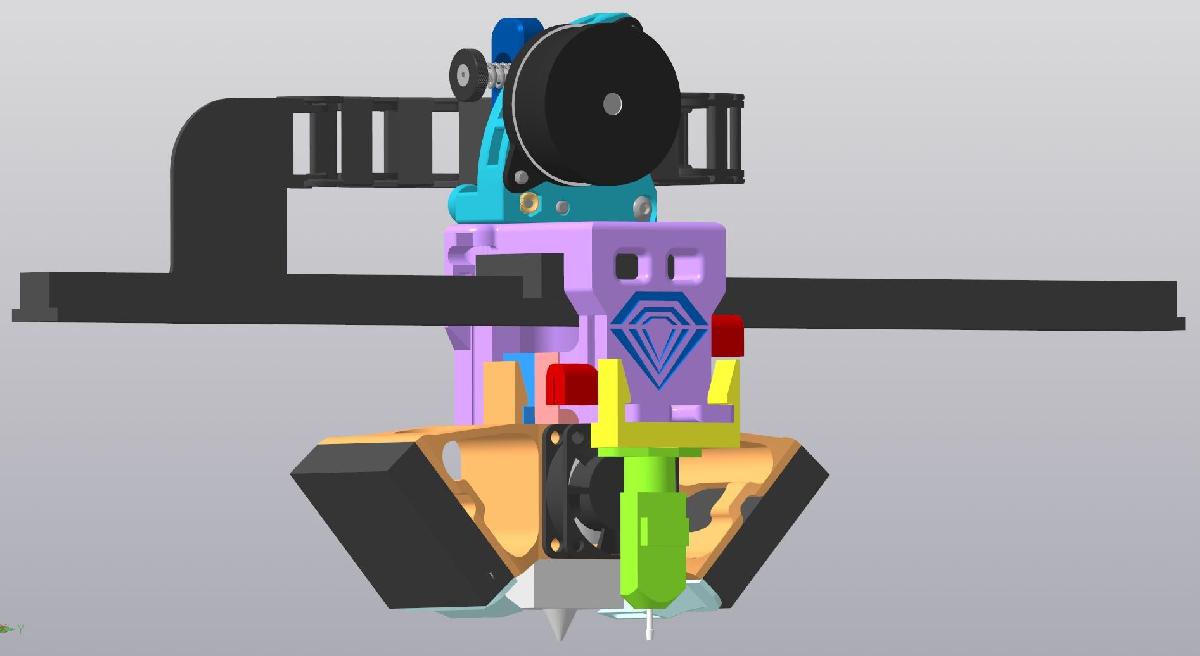

Sapphire Plus/Sapphire SP5 hotend mount E3D V6 Sailfin extruder Version 2.0 / Sapphire Plus/Sapphire SP5 Placa de Circuito Eletronico E3D V6 Sailfin Extrusora Versao 2.0
Peças para impressoras 3D
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Sapphire Plus/Sapphire SP5 hotend mount E3D V6 Sailfin extruder Version 2.0 / Sapphire Plus/Sapphire SP5 Placa de Circuito Eletronico E3D V6 Sailfin Extrusora Versao 2.0
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.
Sapphire Plus/Sapphire SP5 hotend mount E3D V6 Sailfin extruder Version 2.0 / Sapphire Plus/Sapphire SP5 Placa de Circuito Eletronico E3D V6 Sailfin Extrusora Versao 2.0 foi projetado para Impressora 3D. Версия 1.0, под штатный экструдер BMG и штатный, тяжёлый мотор доступна здесь. Она очень хорошо проявила себя на протяжении 1 года. https://www.thingiverse.com/thing:5400444Версия 2.0.Ключевые особенности:Максимальная жёсткость. Крепление вместе с радиат ором образует монолитную конструкцию, которая не имеет подвижности ни в одн ом из направлений. Простота. Ничего лишнего. Никакой красоты ради красоты. Ремонтопригодность. Датчик автоуровня на защёлках, его можно снять и поста вить обратно за 3 секунды. Блок вентиляторов на защёлках, точно также его можно за 3 секунды снять и получ ить полный доступ к радиатору, блоку нагрева и пр. Чтобы снять сам радиатор, достаточно немного ослабить 2 болта сзади, после чего, вынимается проставка. сдвигается вперед зажим - и радиатор вынимается. O que e que voce pode esperar?Простота в печати. Большинство частей печатается без поддержек, за исключе нием главной скобы и блока вентиляторов. Но их нужно минимум. Долговечность. Крепления ремней устроены таким образом, что усилия их нат яжения компенсируют друг друга сзади и действуют на сжатие скобы спереди, а не на разрыв. Таким образом, минимизируется вероятность появления трещин при высоких на грузках.Универсальность. Скобу крепления датчика автоуровня легко можно доработ ать под нестандартный датчик, а крепление вентиляторов - под другие вентилят оры без вмешательства в общую конструкцию.Компактность. Максимально возможная зона печати (300x300x344 при заводских 300x300x350).Минимум покупок. Необходимо докупить 2 винта под шестигранник с полукругло й головкой, ISO 7380 35xМ4. Также нужно докупить "лунный" мотор. Ремни натягиваются специальным устройством друг относительно друга, т.о. получается одинаковое натяжение.Отличия от версии 1.0:Вместо BMG используется облегчённый Sailfin экструдер на детал ях родного BMG. Экструдер и имеет отличия от имеющихся в сети.Множество мелких оптимизаций отверстий, защёлок и пр.Изменены защёлки для бОльшег удобства печати. Везде добавлены пазы для гаек, для бОльшей надёжности.Другая проставка, теперь она легко вынимается без вытаскивания болтов. И ве сь радиатор тоже можно вытащить без полного выкручивания крепёжных болтов. "Кабельная цепь" и её держатели на корпус и на саму "голову"(Beta).Дополнительное устройство для натяжки ремней (Beta). ВАЖНО! Необходимы 2 винта под шестигранник с полукруглой головкой, ISO 7380 35xМ4. Другие не подойдут!Инструкции и рекомендации:Чтобы снять хотэнда, не обязательно откручив ать болты. Достаточно лишь ослабить их на пару оборотов, затем вытащить проставку вниз, сдвинуть часть зажима хотэнда.Так как в BMG могут быть немного разные шестерни, возможно потребуется добавит ь к большой, белой шестерни - шайбу-проставку, под нужный размер.Не забудьте проверить кол-во шагов экструдера. A versao 1.0 esta disponivel aqui, para uma extrusora BMG padrao e um motor pesado padrao. Ela se saiu muito bem por 1 ano. https://www.thingiverse.com/thing:5400444Versao 2.0.Caracteristicas principais: Rigidez maxima. O suporte junto com o radiador forma um farol monolitico, que nao se move em nenhum lugar.simplicidade. Nada extra. Nenhuma beleza pela beleza.manutenibilidade. O sensor de nivel automatico esta travado; Pode ser removido e colocado de volta em 3 segundos. Trave os ventiladores com travas; Da mesma forma, voce pode remove-lo em 3 segundos e obter acesso total ao radiador, unidade de aquecimento, etc. Para remover o proprio radiador, apenas afrouxe levemente os 2 parafusos na parte traseira, apos o que o espacador e removido. O conector e movido para frente e o radiador e removido. O que poderia ser mais simples?Facil de imprimir. A maioria das pecas e impressa sem suportes, com excecao dos suportes principais e do conjunto do ventilador. Mas voce precisa de um minimo deles.durabilidade. As fixacoes dos cintos sao projetadas de forma que sua forca de tensao se compense na parte traseira e pressione os suportes de expansao na frente, e nao se quebrem. Isso minimiza a possibilidade de rachaduras aparecerem sob altas cargas.versatilidade. O suporte de montagem do sensor de nivel automatico pode ser facilmente modificado para caber em um sensor nao padrao, e os suportes de ventoinha podem ser modificados para caber em outros ventiladores sem serem posicionados na direcao da luz.Compacidade. A area de impressao maxima possivel (300x300x344 de fabrica 300x300x350).Compras minimas. E necessario adquirir 2 parafusos sextavados com cabeca semicircular, ISO 7380 35xM4. Tambem e necessario adquirir um motor "lunar".Os cintos sao puxados para o telefone especial um do outro, ou seja, a mesma tensao e obtida.Diferencas da versao 1.0:Em vez do BMG, uma extrusora Sailfin leve e usada em partes do BMG nativo. Extrusora e o significado da diferenca da presenca online.Melhorias adicionais em furos, travas, etc.Travas alteradas para maior facilidade de impressao.As compras de nozes foram adicionadas em todos os lugares, para maior confiabilidade.Outro espacador, agora pode ser facilmente removido sem puxar os parafusos. Todo o radiador tambem pode ser movido sem desaparafusar completamente os parafusos de montagem."Corrente de cabos" e seus suportes no corpo e na propria "cabeca" (Beta).Dispositivo adicional para tensionamento da correia (beta).importante! Requer 2 parafusos sextavados, ISO 7380 35xM4. Outros nao sao adequados!Instrucoes e recomendacoes:Para remover o hotend, nao e necessario desapertar os parafusos. Basta soltar alguns deles em rpm e, em seguida, puxar o espacador para baixo, movendo parte do terminal hotend.Como o BMG pode ter engrenagens ligeiramente diferentes, pode ser necessario adicionar uma engrenagem grande e branca - uma arruela espacadora - ao tamanho correto.Nao se esqueca de verificar o numero de acoes da extrusora.
O arquivo 3D intitulado "Sapphire Plus/Sapphire SP5 hotend mount E3D V6 Sailfin Extruder Version 2.0" é um modelo projetado para ser impresso em impressoras 3D, focado em oferecer melhorias significativas em relação à versão anterior e maximizando a eficiência na montagem do hotend com o extrusor Sailfin.### Características Principais da Versão 2.0:
1. **Rigidez Máxima**: A estrutura cria uma montagem monolítica entre o suporte e o radiador, garantindo que não haja movimentação indesejada durante a operação.
2. **Simplicidade no Design**: O autor enfatiza que o design não possui elementos desnecessários, focando na funcionalidade. A estética não é uma prioridade, mas sim a utilidade.
3. **Facilidade de Manutenção**: O modelo foi projetado para garantir que o sensor de nivelamento automático possa ser removido rapidamente, assim como os ventiladores. O acesso a componentes internos, como o radiador e a unidade de aquecimento, é facilitado pela estrutura.
4. **Facilidade de Impressão**: A maioria das peças do modelo pode ser impressa sem precisar de suportes, exceto por alguns componentes principais. Isso torna a impressão mais acessível e eficiente.
5. **Durabilidade**: As fixações das correias foram otimizadas para lidar com tensões, minimizando assim o risco de rachaduras sob cargas altas.
6. **Versatilidade**: O suporte do sensor de nivelamento pode ser adaptado para sensores não padrão, aumentando a flexibilidade do design. Os suportes do ventilador também podem ser alterados para se adaptar a diferentes modelos de ventoinhas.
7. **Compacidade**: O design foi ajustado para maximizar a área de impressão, permitindo um volume útil de 300x300x344 mm, em comparação com os 300x300x350 mm originais.
8. **Minimização de Compras**: O único material externo necessário é a compra de dois parafusos hexagonais (ISO 7380 35xM4) e um motor específico.
### Atualizações em Relação à Versão 1.0:
- A versão 2.0 substitui o extrusor BMG por um modelo leve Sailfin, o que proporciona uma melhoria significativa na performance.
- Foram incorporadas melhorias nos furos e nas travas, tornando o processo de impressão mais intuitivo.
- O design agora inclui um espaço específico que pode ser removido sem a necessidade de afrouxar os parafusos.
- A adição de uma "corrente de cabos" para organizar os fios de maneira mais eficiente e suporta uma melhor gestão dos componentes elétricos.
- Um dispositivo adicional para tensionamento da correia foi incluído como uma opção beta.
### Instruções e Recomendações:
- Para a remoção do hotend, não há necessidade de soltar totalmente os parafusos; um simples afrouxamento permite acesso ao componente.
- Dependendo da variantes do BMG, pode ser necessário usar uma arruela para ajustar o tamanho das engrenagens.
- Recomenda-se verificar o número de passos da extrusora para garantir um desempenho ideal.
Esse modelo é ideal para usuários que buscam um sistema robusto e de fácil manutenção para suas impressoras 3D, oferecendo uma excelente combinação de rigidez, simplicidade e versatilidade.
