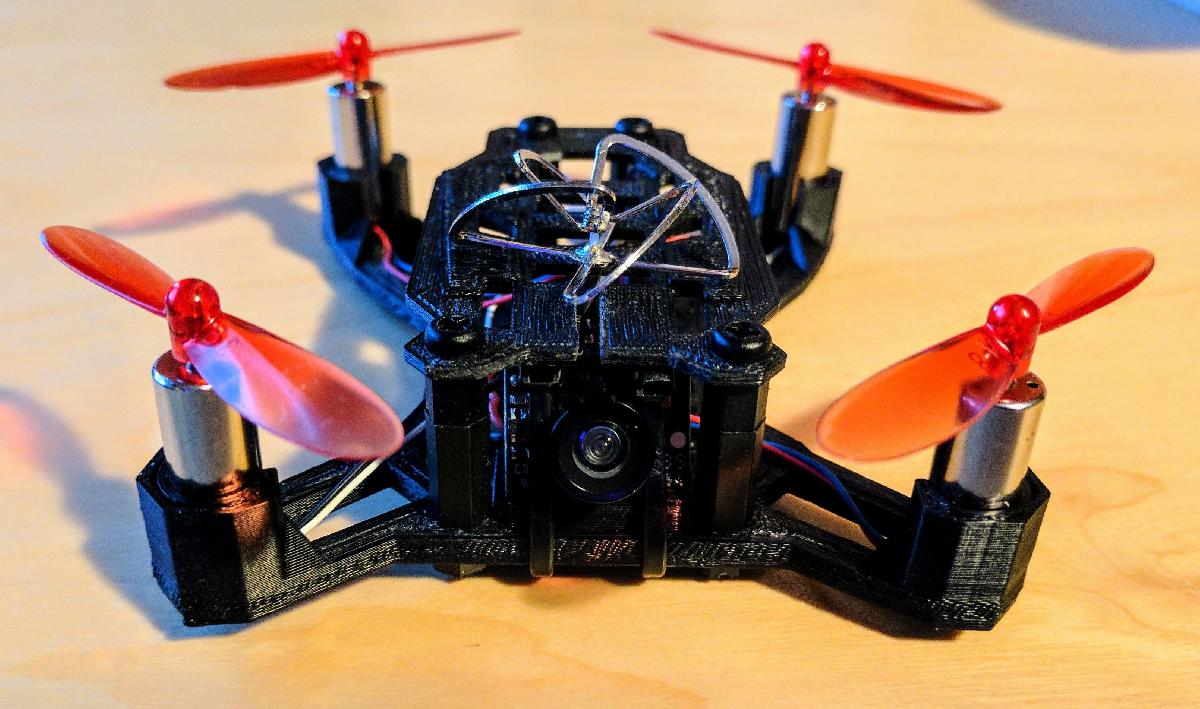

Sapo 110 Remix AIO FPV (Motores Escovados de 8.5mm)

Veículos R/C

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Sapo 110 Remix AIO FPV (Motores Escovados de 8.5mm)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Sapo 110 Remix AIO FPV (Motores Escovados de 8.5mm) foi projetado para Impressora 3D. Este e um remix que fiz a partir do Toad 110 original do charlesgershom.Recursos modificados:-- Adicionado um angulo de 20 graus no deck inferior para um CAM+VTX semelhante ao Eachine TX02.-- Adicionado um slot no deck superior para a passagem do mastro da antena VTX.-- Adicionado outro suporte cruzado no deck superior em direcao a traseira para suporte de bateria montada em cima.-- Recuado algumas areas elevadas no deck inferior para que controladores de voo mais longos fiquem nivelados.-- Removidos os pinos de montagem da bateria do deck inferior e em vez disso usando velcro para montar a bateria.-- Este design de suporte de camera limitara danos a sua antena VTX, pois se ela dobrar, dobrara apenas ate o deck superior, que esta a alguns milimetros de distancia.Requisitos para Montagem do Quadro:4x espacadores M3x18mm (ou +/- 2mm)4x porcas M34x parafusos M3Configuracao FPV de Orcamento Recomendada:-- Controlador de Voo: Hubsan X4 H107 OEM-- Motores: Hubsan 8.5x20mm OEM-- Helices: Hubsan H107 OEM-- Camera: Eachine TX01 25mW AIO-- Bateria: 1S 500mAhConfiguracao de Corrida FPV Recomendada (bateria 1S):-- Controlador de Voo: F3 Evo Brushed, Beefs Brushed, Micro Scisky-- Motores: Spintech Sidewinder 8.5x20mm (1S)-- Helices: Walkera QR Ladybird ou Helices Transparentes Afunta Hubsan-- Camera: Eachine TX01 25mW AIO (interno) / Eachine TX02 200mW AIO (longa distancia externa)-- Bateria: 1S 500mAhConfiguracao de Corrida FPV Recomendada (bateria 2S):-- Controlador de Voo: F3 Evo Brushed, Micro Scisky-- Motores: Spintech Sidewinder 8.5x20mm (2S)-- Helices: Walkera QR Ladybird ou Helices Transparentes Afunta Hubsan-- Camera: Eachine TX02 200mW AIO-- Bateria: 2S 400mAhNOTA DE MONTAGEM: Use cola quente ou dois pequenos lacos de zip para segurar a camera. Ao usar o modulo AIO Camera+VTX, o deck superior e muito mais alto do que o Toad 110 original. Isso exigira observar a folga entre as helices e o deck superior (e possivelmente a antena VTX). Os motores podem precisar ficar mais altos no copo de montagem do motor, entao nao os empurre totalmente para dentro durante a montagem ate que a folga seja verificada com um motor que tenha uma helice instalada. Nao tenho nenhuma helice Walkera QR Ladybird para verificar o tamanho, mas as helices Afunta se encaixarao e permitirao rotacao livre.

Baixar
