Sobre o objeto 3D RS 01 Versao C OpenRC F1 Chassi de suspensao de corrida totalmente ajustavel

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

RS 01 Versao C OpenRC F1 Chassi de suspensao de corrida totalmente ajustavel foi projetado para Impressora 3D. RS-01 Open RC F1 Suspensao Ajustavel Chassi de Corrida Versao C Por Brett Turnage www.bti3dlabs.com @3dprintRaceTech Artigo Simplify3d sobre o chassi RS-01 e o carro Sennahttps://www.simplify3d.com/3d-printed-tribute-to-formula-one-icon-ayrton-senna/ 3ders http://www.3ders.org/articles/20160502-3d-printed-formula-one-rc-car-pays-homage-to-racing-legend-ayrton-senna.html Conducao agressiva do chassi RS-01https://youtu.be/opCakqTYoYw Carro completo: RS-01 Ayrton Senna 1993 McLaren MP4/8 Formula 1 RC-Car http://www.thingiverse.com/thing:1517150 ATUALIZACAO 26/04/16: Versao C A suspensao dianteira e o servo mount foram atualizados para a versao que usei no carro Senna MP4/8: Servo agora fica de cabeca para baixo Os novos bracos sao mais espessos e tem dois pontos de montagem para ajustar o comprimento da distancia entre eixos. Aros e pneus para a versao F104.**** Novos balancins e montagem de amortecedor ATUALIZACAO: 23/03/16 Nova suspensao dianteira Manual de 12 paginas Lista de Pecas (adicionado 24/03/16) Corpo central com furo para ventilador (30/03/16) se estiver usando um ESC com ventilador Tamiya F109 suporte adicionado Nova Frente (corpo) Tampa do motor para F109 Novo servo suporte Obrigado a todos que apoiaram este projeto, se voce ja baixou os arquivos, por favor, faca o download novamente para atualizar seus arquivos. Video de demonstracao da suspensao dianteira: https://www.youtube.com/watch?v=kcflgugvOYg https://www.youtube.com/watch?v=710K5RflqO4 Demonstracao do braco balancim: https://www.youtube.com/watch?v=JQEMEXzakdE Video de demonstracao da suspensao traseira: https://www.youtube.com/watch?v=DTZXX_mjeZY Demonstracao do movimento Body on e shock: https://www.youtube.com/watch?v=LLCjCuojl9Y Apresentamos o chassi impresso em 3D RS-01 projetado para o carro de controle remoto Open RC F1. Chamei esse chassi de RS-01. O "RS" significa Riverside Speedway. O Riverside Speedway foi uma pista historica, localizada na fronteira de Moreno Valley e Riverside, California, que recebeu todos os grandes nomes, de Carol Shelby a Mario Andretti. Chegou a sediar muitas corridas de Formula 1. Eu cresci no Vale Moreno, a menos de um quilometro de distancia ouvindo os sons dos motores enchendo o ar, entao eu tenho essa faixa e e historia historica como parte da minha heranca. Como homenagem a esta grande pista, batizei meu chassi com o nome dela. Sobre mim: Eu sou um cara de carro que aprendeu Computer Aided Design (CAD) 5 dias atras (desde que eu postei isso)... Este e o primeiro design que eu fiz. Nao e mentira! Objetivos: O chassi RS-01 foi projetado para transformar o Open RC F1 em um carro de corrida RC de competicao. Este carro e uma versao impressa em 3D de carros RC de competicao como o Tamiya F104 Pro Ver. 2 e 3Racing FGX F1 - carros que custam cerca de US $ 600. Possui pushrods dianteiros ajustaveis, suspensao traseira ajustavel com um amortecedor anti-rolagem. A suspensao dianteira traduz o movimento atraves de balancins que depois comprimem os amortecedores. A suspensao traseira se move independentemente da carroceria principal. E basicamente um Live Axle com uma Panhard Bar. Ele nao apenas comprime, mas tambem pode se mover torcionalmente, entao se uma roda bater em uma rocha, apenas essa roda se movera para cima. Design Modular Eu projetei este chassi para ser modular. Voce pode executar rodas impressas em 3D ou rodas de plastico reais da loja, apenas trocando os eixos. Diferentes suportes de motor tambem serao facilmente trocados, imprimindo um chassi traseiro diferente que tem os orificios corretos para essa configuracao especifica. Fiz isso para que as pessoas possam escolher qual tipo de carro querem construir. Se voce so quer experimentar o carro Open F1 RC em sua forma impressa 3d completa, entao voce pode. Essas pecas 3D parafusam para cima! Agora voce pode ter uma suspensao impressa em 3D para ajuda-lo a curvar mais rapido e, esperancosamente, evitar acidentes causados por nao ter suspensao, MAS se voce estiver focado em construir o carro de controle remoto mais rapido que voce pode ter, com o motor mais potente e pneus de borracha mais pegajosos que voce pode encontrar - carros que podem rodar 80 mph, Entao este chassi tambem funcionara para voce. Em sua forma de corrida, ele e projetado para usar suportes de motor traseiro Tamiya F104 e eixo traseiro. Com essas adicoes, o ceu e o limite. Va para a pista e mostre as pessoas o quao rapido um carro impresso em 3D pode ir! Suspensao dianteira: Eu escolhi uma suspensao pushrod double wishbone em vez de uma suspensao Macpherson strut tipica por dois motivos: (1) eu queria que os amortecedores se encaixassem dentro da carroceria da Formula F1, e (2) credibilidade – uma suspensao pushrod e o tipo exato de suspensao que os carros de Formula 1 reais usam, entao era adequado. Suspensao traseira: A suspensao traseira precisa se mover nao apenas lateralmente, mas tambem torcionalmente para maior controle. O amortecedor e montado dentro do carro e se prende a um suporte no chassi traseiro. O amortecedor controla o rolo do eixo vivo. Ele evitara que as rodas traseiras reajam muito rapido, para que voce possa ajustar a traseira do carro para suas configuracoes e ambientes especificos. Bracos de controle inferiores permitem a acao de dobradica, e os bracos de controle superiores estao proximos com molas anexadas para manter tudo nivelado. Voce pode trocar essas molas do amortecedor para ajuste adicional do carro. Todas essas pecas trabalham juntas para criar uma configuracao de suspensao que permite ajustar a rigidez da suspensao traseira, ajustando as configuracoes de choque, molas do amortecedor e ate mesmo o quao forte o amortecedor funciona atraves do uso de fluidos mais espessos. corpo: O corpo tem modificacoes minimas. A dianteira, a tampa, a tampa do motor e o chassi inferior sao as unicas pecas de substituicao da carroceria. Todas as outras partes do corpo e arquivos podem ser encontrados nos arquivos originais Open RC F1. A dianteira foi alterada para permitir espaco para a suspensao double wishbone, a tampa foi alterada para permitir espaco para os amortecedores dianteiros. A tampa do motor teve que ser modificada para permitir o movimento da suspensao traseira. Com os choques sendo expostos, voce tem o beneficio de ver como eles funcionam, bem como acesso rapido para ajustar as configuracoes de choques. Servo: Para ser um verdadeiro carro de F1 RC, voce tem que usar servos traseiros e potentes. No entanto, com as restricoes de tamanho das carrocerias RC, voce precisa usar um servo de baixo perfil. O servo que estou usando e um servo low profile da Hitech. Hitec RCD 31077S HS-77BB Baixo Perfil BB ServoSpeed (4.8V/6.0V): 0.18/0.14 seg @ 60 graus Torque oz./pol. (4.8V/6.0V): 61/76, torque kg./cm. (4.8V/6.0V): 4.4/5.5 Ele tem otimas especificacoes e ainda melhor - um otimo preco. Ele e vendido por US $ 25, por isso e o servo perfeito para usar no carro Open F1 Rc porque e poderoso e e projetado para uso em projetos de F1 como este. Servo montagens estao incluidos. bateria: A bateria e montada longitudinalmente no carro para uma melhor distribuicao de peso, mantendo a massa central no centro do carro. A gaiola da bateria pode caber em qualquer bateria ate o tamanho do Turing nano-tech Shorty 4200mah 2S2P Hardcore Lipo Pack (96x46.4x25mm). Choques: O chassi RS-01 usa amortecedores de 55 mm. Qualquer choque pode funcionar. Os amortecedores frontais foram modificados para usar eixos mais longos de 110mm com tubos de fibra de carbono atuando como tampas de eixo. A taxa de mola e atualmente de 19 lbs / ft, mas a grande coisa e que voce pode usar qualquer amortecedor de 55 mm e taxa de mola que voce quiser - e tudo ajustavel. Parafusos e torneiras: Para manter o peso baixo, usei torneiras metricas para parafusar os parafusos no plastico. Torneiras e parafusos de parafuso M3-1.0. Estou muito orgulhoso deste chassis que projetei e construi. Estarei desenvolvendo essa configuracao de suspensao ate que ela atinja todos os seus objetivos de design. Eu tambem vou fazer diferentes tipos de corpo para que voce possa mudar o visual de seus carros Open F1 RC. Obrigado, e espero que gostem do meu projeto chassis o RS-01.

Baixar

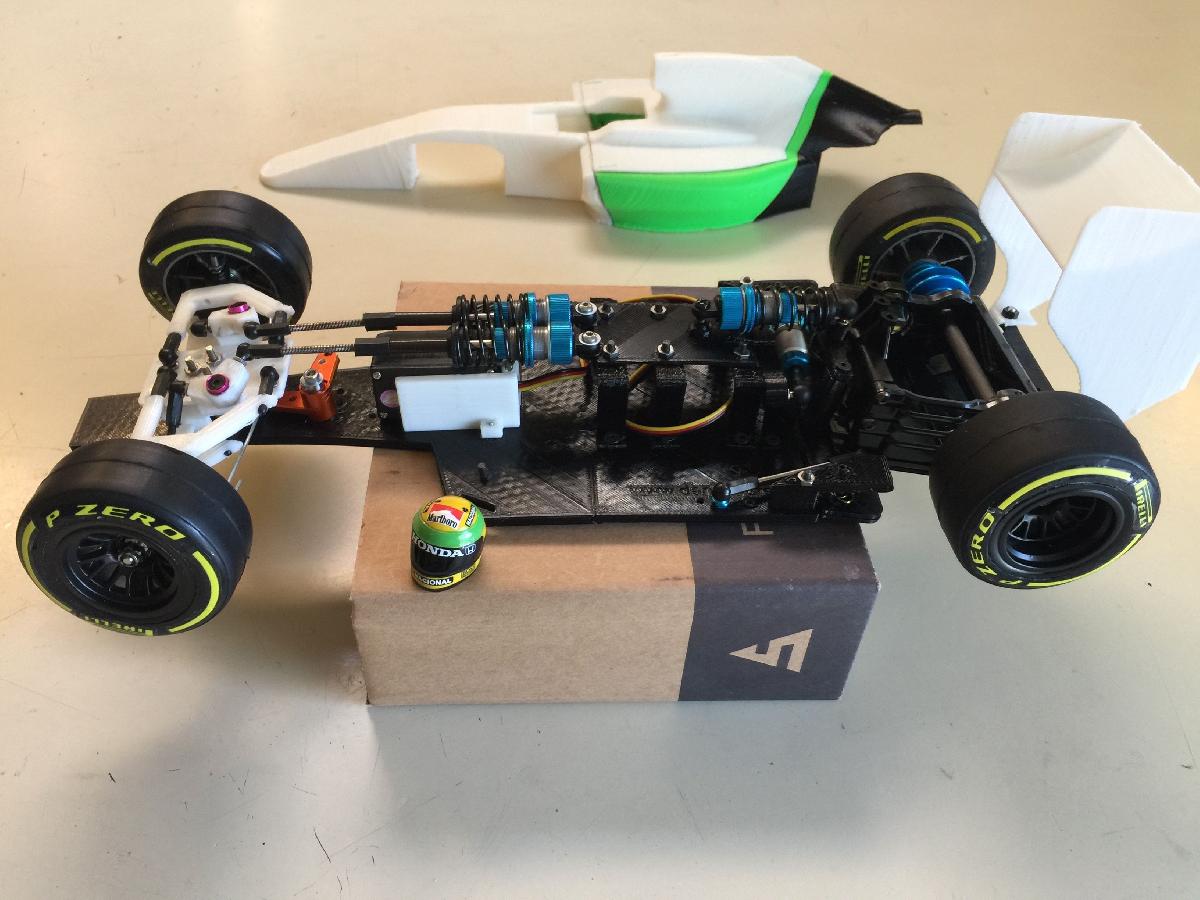

O modelo 3D em questão, chamado de RS-01 Versão C OpenRC F1, trata-se de um chassi de corrida totalmente ajustável para carros de controle remoto. Desenhado por Brett Turnage, o chassi RS-01 adapta o carro Open RC F1 e transforma-o em um carro de competição que carrega similaridades com os carros RC de competição da Tamiya F104 Pro Ver. 2 e 3Racing FGX F1, que custam aproximadamente $600.

Este modelo, desenvolvido para ser impresso em 3D, possui pushrods dianteiros ajustáveis e uma suspensão traseira também ajustável, junto a um amortecedor anti-rolagem. O movimento da suspensão dianteira é traduzido por balancins que, por sua vez, comprimem os amortecedores. A suspensão traseira se move independentemente do corpo principal do carro, o que permite que, caso uma roda bata em algum obstáculo, apenas aquela roda específica se movimentará para cima.

O projeto do modelo 3D de Brett Turnage foi projetado com um design modular para permitir que as pessoas escolham que tipo de carro desejam construir. Isso implica que você pode escolher rodas impressas em 3D ou rodas de plástico reais da loja para sua impressão. O suporte de motor também pode ser alterado facilmente, imprimindo um chassi traseiro diferente com os furos corretos para a configuração específica de sua escolha.

Além disso, o projeto conta com múltiplas melhorias e alterações para otimizar o desempenho e adaptabilidade do carro em diversos cenários. Alguns dos destaques do modelo incluem uma bateria montada longitudinalmente para uma melhor distribuição de peso, um servo de baixo perfil da Hitech para maior performance, entre outros.

Não deixe de imprimir e compartilhar este modelo 3d. Não deixe sua impressora 3D parada. Mas se você não tem uma impressora 3D ainda, escolha a sua agora.
