Sobre o objeto 3D RPCNC V2.0 uma CNC para todos

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

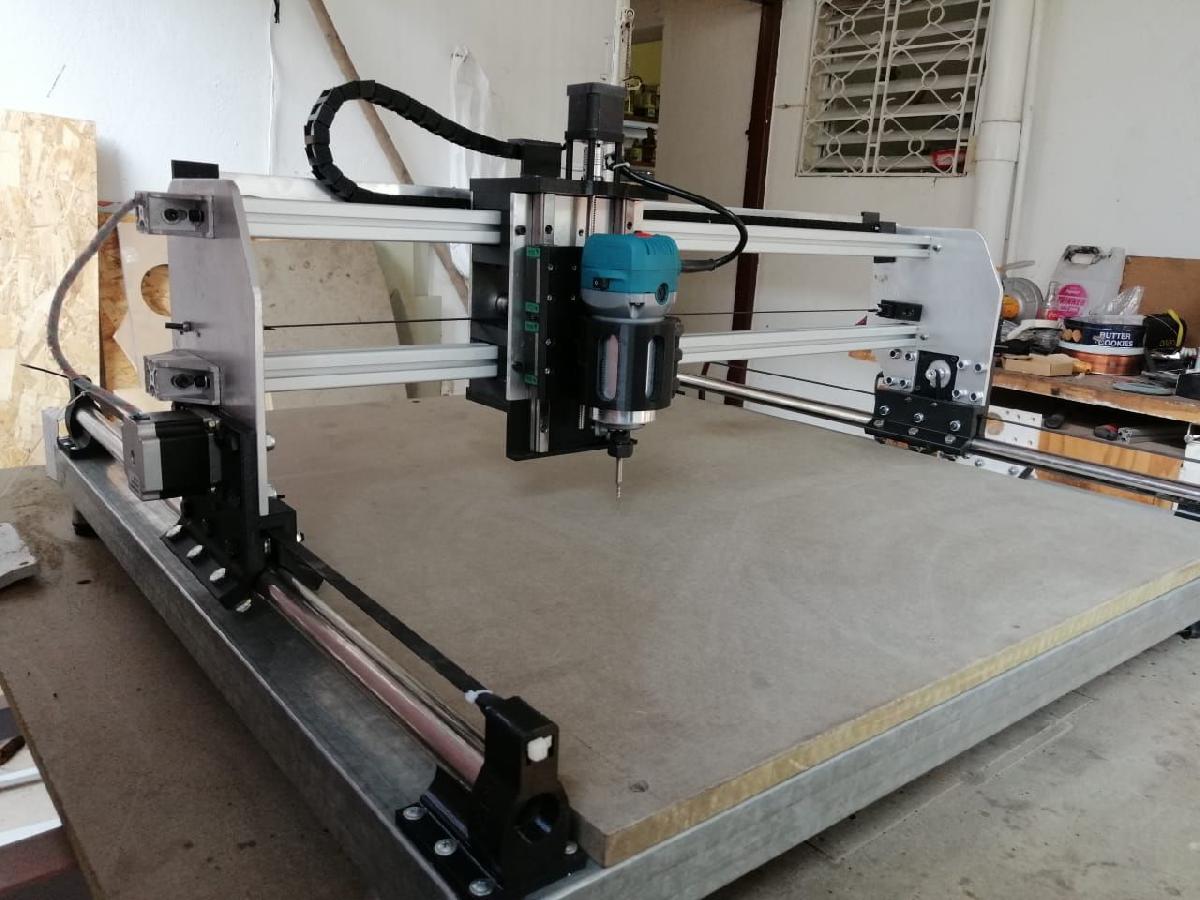

RPCNC V2.0 uma CNC para todos foi projetado para Impressora 3D. atualizacao:Sistema para tubos de 25mmSistema para tubos de 25mmEsta e uma CNC muito economica, utiliza tubos de 1 polegada (2,54mm) e perfis de aluminio 3030. A ideia e criar uma maquina que nao requer gastar muito dinheiro e que as pecas sejam faceis de encontrar. O eixo X se movimenta sobre um sistema de 32 rolamentos na parte de tras do perfil, assim nao e necessario usar um Vslot. Para o design dos rolamentos do eixo Y, peguei a ideia do sistema MPCNC utilizando os rolamentos 608 com boa precisao. Para a base utilizei tubos quadrados de 1 1/2 polegadas. O tamanho maximo testado com sucesso e de 1000mm X 1000mm, garantindo que o corte do aluminio foi feito sem problemas ou vibracoes. Nao tenho certeza se tudo esta listado, no entanto, me avise se voce achar que algo ficou faltando. Se voce gostaria de apoiar este projeto, clique no link abaixoE uma CNC muito economica, utiliza tubos redondos de aco inoxidavel de 1 polegada (2,54mm) e perfis extrudados 3030 de aluminio. A ideia e fabricar uma maquina que utilizara a maior quantidade de componentes, que sejam vendidos aqui na Republica Dominicana, para assim obter o preco mais baixo possivel, mas tenho certeza que em todos os paises voce pode encontrar o material para sua construcao. O eixo X corre sobre um sistema de 32 rolamentos na parte traseira do perfil, assim nao e necessario utilizar perfis Vslot. Para o design dos rolamentos do eixo Y, peguei a ideia do MPCNC utilizando os rolamentos 608 com boa precisao. Para a base utilizei tubos quadrados de 1 e 1/2 polegadas. O tamanho maximo testado com sucesso e de 1000 x 1000mm, conseguindo cortar aluminio sem problemas ou vibracoes. Nao estou certo se tudo esta listado, me avise se faltar algo.18 x Rolamento 60832 x Rolamento 6255M Correia de Sincronizacao GT2 10mm3 x Polia de Sincronizacao GT2 10mm 20 Dentes 6,35mm de furo4 x 20 dentes furo 3mm largura 10mm (sem dentes)12 x M8x256 x M8x50 16 x M8x2034 x Porcas Estilo Lock M84 x Parafuso Allen Hex M3x504 x Parafuso Phillips Contraponto M5x3016 x Parafuso Allen Hex M5x60lote M5X15lote x Porcas Estilo Lock M5Parafuso de avanco 8mm 300mmacoplamento 5mm para 8mmPerfil de aluminio 3030Tubo de aco Stanley de 1" (2,54mm)Eletronica3 x nema 23 6.35mm Eixo1nema 17 5mm eixo4 xdriver tb 6600Arduino uno2 x Trilhos Lineares 15MGNChapa de aluminio 1/4 ou pode-se utilizar tambem acrilico de 1/4
