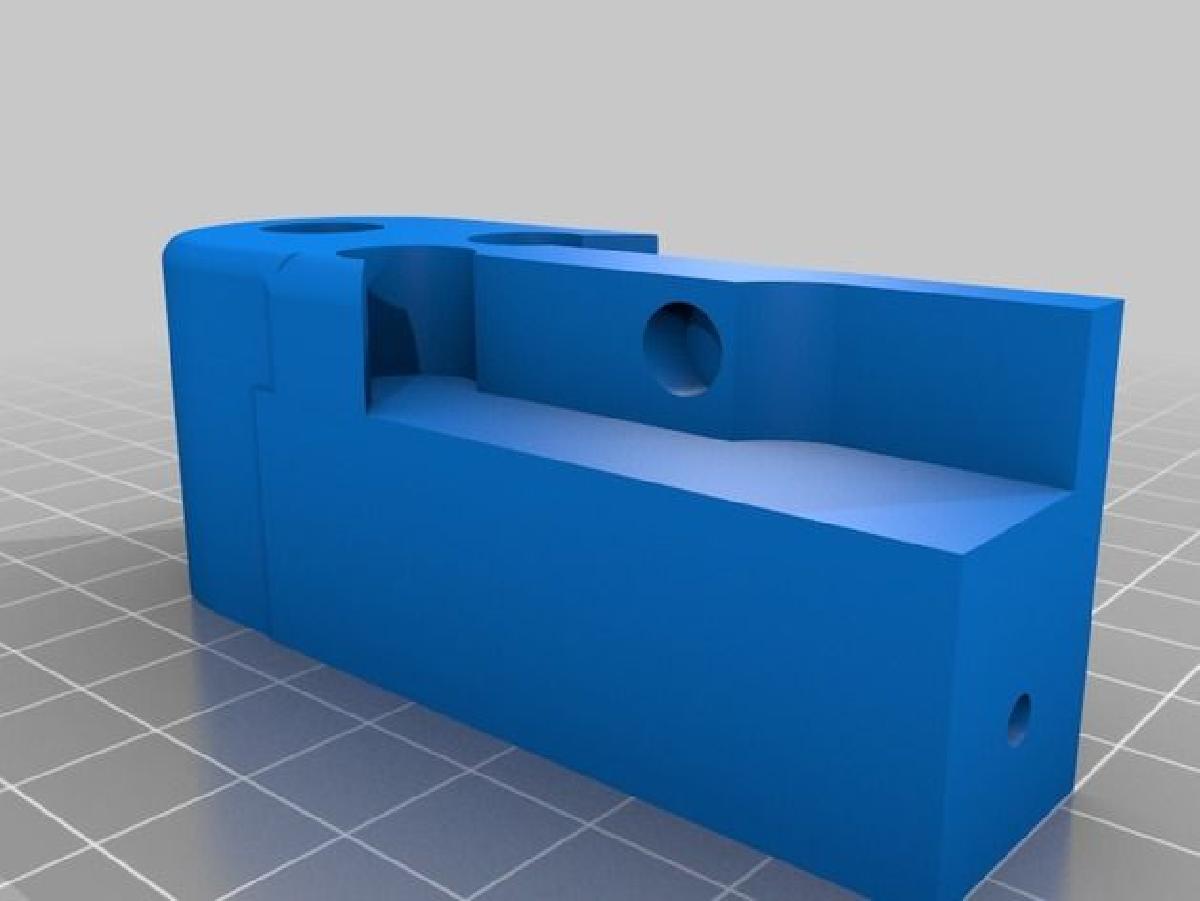

Rover sobre trilhos acionado por servo com suspensoes (cintes autorregulaveis).
Veículos R/C
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Rover sobre trilhos acionado por servo com suspensoes (cintes autorregulaveis).
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.
Rover sobre trilhos acionado por servo com suspensoes (cintes autorregulaveis). foi projetado para Impressora 3D. Ha a intencao de serem colados em alguns quadrados de borracha no lado plano das faixas. Voce precisa: Filamento Cola Parafusos autorroscantes com cabeca larga Parafusos M5 (nao use nenhum parafuso chanfrado neste projeto) Rolamentos 16x 5x10x4 MR105ZZ 2 servos de tamanho padrao com modificacao para rotacao continua (eu usei o Towerpro 966MG) Comece fixando a parte frontal a parte do meio, use 2 parafusos autorroscantes e cola. Fixe o servo com o braco do servo apontando para frente. Parafuse as partes traseiras atraves do furo na parte. Centralize e fixe o braco do servo na engrenagem, fixe a engrenagem no servo. Parafuse as saias laterais. Use filamento de 3 mm, queime a ponta e achate-a. Faca isso de ambos os lados, deixe apertado. Monte os rolamentos na parte traseira, pinos de suspensao e rodas. Lixe os pinos de suspensao para se ajustarem ao chassi, eles devem girar livremente. Use graxa. Prenda o pino de suspensao traseira com um parafuso de cabeca larga. Prenda as rodas aos pinos de suspensao. Prenda a roda traseira (todas as rodas tem o rolamento voltado para fora). Coloque as molas, sendo mais facil se voce coloca-las primeiro no chassi. Monte a correia, use o truque do filamento. 33 faixas por correia. Voce pode mudar a tensao da correia trocando as rodas por menores ou maiores (depende das molas que voce tem). Monte a ultima faixa quando a correia estiver esticada no lugar e a ultima corrente sobre a engrenagem, isso facilita. Pronto para conectar ao RC, Arduino ou o que voce quiser :)
