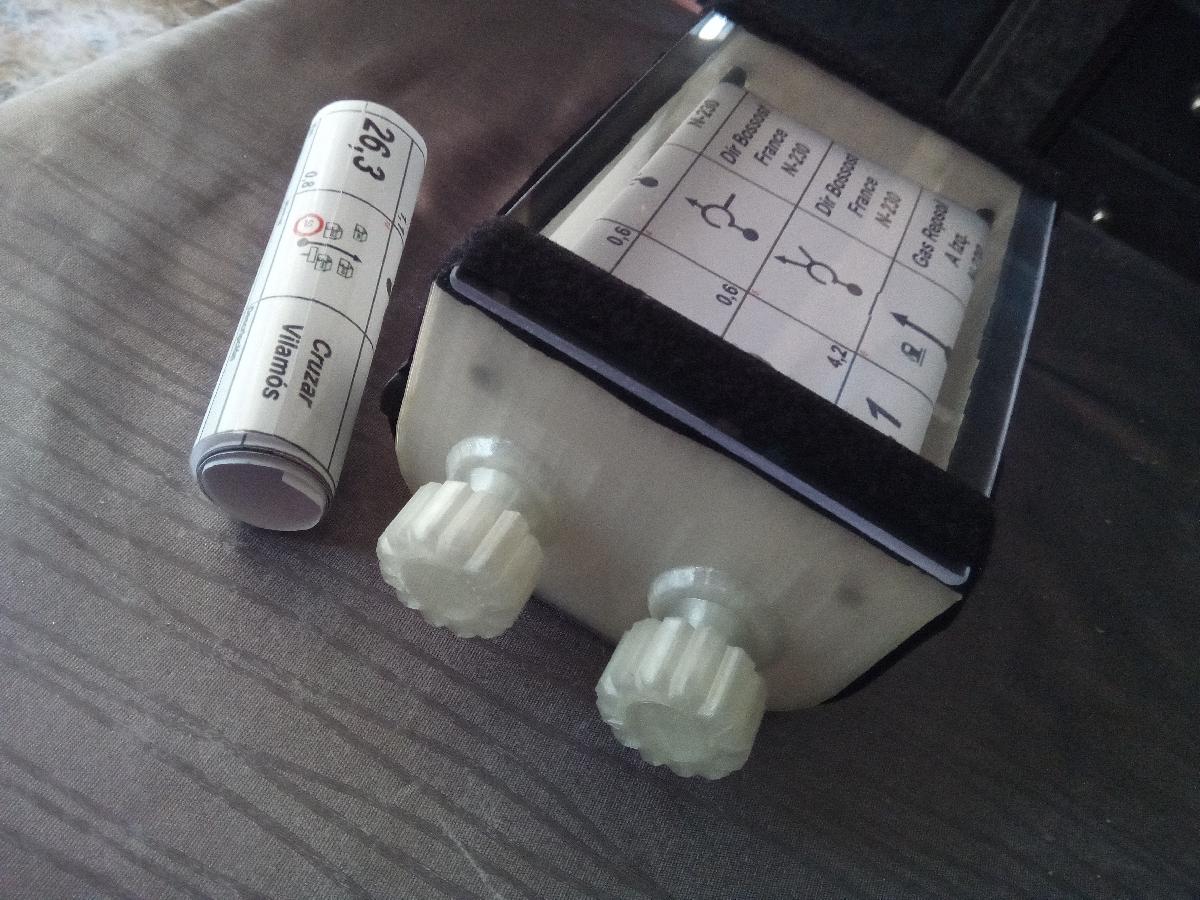

Sobre o objeto 3D ROTEIRO DE MOTOCICLETA

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

ROTEIRO DE MOTOCICLETA foi projetado para Impressora 3D. Recomendo imprimir em PLA 3D Fila ou PETG XT 3D Fila. Nao e necessario imprimir com suporte. Recomendo imprimir em boa qualidade e baixa velocidade.A montagem e muito simples:*Primeiro, coloque os rolamentos no seu lugar.*Em segundo lugar, corte a barra roscada de 6mm em 2 pedacos de 20 cm e outros dois de 17 cm (ou 18 cm... leia primeiro a forma de montagem.)*Em terceiro lugar, coloque as varas impressas mais grossas no seu lugar e rosqueie de fora ate o final a barra roscada de 20 cm. Ela deve ultrapassar o tubo o suficiente para que se apoie bem no rolamento. Aqui e onde ira rosqueado o rolo de papel do roadbook. (recomendo forrar os tubos impressos com fita americana para que o celofane inicial do rolo de papel possa aderir mais facilmente)*Em quarto lugar, rosqueie um centimetro e um pouco mais uma das porcas com freio na barra de 20, coloque o botao no seu lugar e coloque a segunda porca com freio para que nao se solte. A tampa deve ficar totalmente colada ao corpo do porta roadbook. Ate tal ponto que seja um pouco dificil gira-la. Que haja friccao.Com tudo assegurado, coloque a tampa no botao.*Por ultimo, rosqueie ate o fundo nos tubos mais finos a barra de 17 cm (o ideal e deixa-la um pouco mais longa para poder fazer forca ao rosquea-la e depois cortar na altura do tubo.Outra possibilidade e procurar algum tipo de tubo de fibra como os de flechas de arco, as varas de barraca ou as varas para pipas de 8mm.Coloque na sua posicao e verifique se gira com facilidade. Coloque a peca de freio.Com isso, ja estaria montada a parte mecanica do porta roadbook. Cole em toda a moldura superior algum tipo de espuma ou EVA para selar possiveis entradas de agua.Corte o metacrilato com a medida da moldura superior. Fixe-o com as duas cintas de velcro.Para fixar todo o porta roadbook no guidao da moto, recomendo o sistema Ram mount. E caro, mas muito eficaz. Procurando um pouco, voce pode encontrar copias chinesas em plastico que fariam o trabalho... Nao recomendo imprimir as bolas Ram porque com tanto peso se quebram facilmente.E a aproveitar a rota!!!! Funciona tao bem quanto os profissionais e o custo e muito inferior. Suficiente para desfrutar da rota com sua moto.Materiais necessarios e onde consegui-los:FERRAGISTABarra roscada 6mm (1m.) (1,25 euros)Parafusos com freio para barra 6mm (4 unidades) (0,20 euros)ALIEXPRESSROLAMENTOS 226*7 (10) (5,07 euros)https://es.aliexpress.com/item/32825831517.html*FITA DE FECHAMENTO 20X400 (x5) (2,99 euros)https://es.aliexpress.com/item/4000238333236.html?spm=a2g0o.detail.1000060.1.79241eaa4a6cju&gps-id=pcDetailBottomMoreThisSeller&scm=1007.13339.146401.0&scm_id=1007.13339.146401.0&scm-url=1007.13339.146401.0&pvid=ee5d3be3-ca87-4288-a8f4-24e3f7eb7129&_t=gps-id:pcDetailBottomMoreThisSeller,scm-url:1007.13339.146401.0,pvid:ee5d3be3-ca87-4288-a8f4-24e3f7eb7129,tpp_buckets:668%230%23131923%2320_668%23808%237756%23667_668%23888%233325%232_668%232846%238114%23718_668%232717%237562%23444*PLA 3D FilaCAS DE METACRILATO (1) (4,18 euros)https://es.aliexpress.com/item/32998431553.html?spm=a2g0o.productlist.0.0.10085a13sfpV8D&algo_pvid=624185c8-c936-48f7-b05b-521ffe7abb8c&algo_expid=624185c8-c936-48f7-b05b-521ffe7abb8c-12&btsid=0ab6d67915909414756714077e7fea&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_video de montagem: https://youtu.be/0ztNlCS64Pk

Baixar

O arquivo modelo 3D intitulado "ROTEIRO DE MOTOCICLETA" é projetado para ser impresso em impressoras 3D utilizando os materiais PLA ou PETG. O autor recomenda uma impressão de alta qualidade, em baixa velocidade e destaca que não são necessários suportes durante o processo de impressão, o que pode facilitar a realização do projeto.

### Montagem

A montagem do porta-roadbook é descrita como bastante simples e passa por várias etapas:

1. **Colocação dos Rolamentos**: O primeiro passo é inserir os rolamentos nas posições corretas.

2. **Corte da Vara Roscada**: A vara roscada de 6mm deve ser cortada em quatro partes: duas com 20 cm e duas com aproximadamente 17 cm.

3. **Fixação das Varas Impressas**: As varas impressas mais grossas devem ser posicionadas e a vara roscada de 20 cm rosqueada até o final. É importante que esta parte ultrapasse o tubo suficiente para proporcionar um bom suporte ao rolamento.

4. **Ajuste das Porcas**: A porca com freio deve ser rosqueada na vara de 20 cm, seguida da colocação do botão e uma segunda porca para garantir que não se solte. O tampão deve estar firmemente fixado, gerando um pouco de atrito para evitar movimentos indesejados.

5. **Instalação da Vara de 17 cm**: Na parte mais fina da estrutura, deve-se rosquear a vara de 17 cm até o fundo e verificar se gira com facilidade. É sugerido que, ao instalar, a vara seja deixada ligeiramente mais longa inicialmente para facilitar o ajuste posterior.

6. **Selagem e Fechamento**: O quadro superior deve ser selado com espuma ou EVA para evitar entradas de água e o metacrilato deve ser cortado na medida correta e fixado com cintas de velcro.

7. **Fixação ao Guidão**: Para fixar o sistema no guidão da moto, o autor recomenda o uso de um suporte de montagem do tipo Ram mount, embora mencione que existem alternativas mais baratas disponíveis.

### Materiais Necessários

Os materiais necessários e suas fontes são listados:

- **Na Ferragista**:
- Vara roscada 6mm (1m.) – €1,25
- Parafusos com freio para vara 6mm (4 unidades) – €0,20

- **No AliExpress**:
- Rolamentos (22*6*7) (10 unidades) – €5,07
- Cinta de fecho 20x400 (5 unidades) – €2,99
- Placas de Metacrilato (1 unidade) – €4,18

### Dicas Finais

O autor sugere que o resultado final é tão funcional quanto os produtos profissionais, mas a um custo significativamente menor, proporcionando uma experiência prazerosa durante as rotas de moto. A montagem é acompanhada de um vídeo [aqui](https://youtu.be/0ztNlCS64Pk), que pode auxiliar no entendimento do processo passo a passo.

Assim, este modelo 3D não só representa uma solução prática para os motociclistas, mas também reflete a acessibilidade e a personalização que a impressão 3D pode oferecer.
