Sobre o objeto 3D Roteador "Full Print"

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

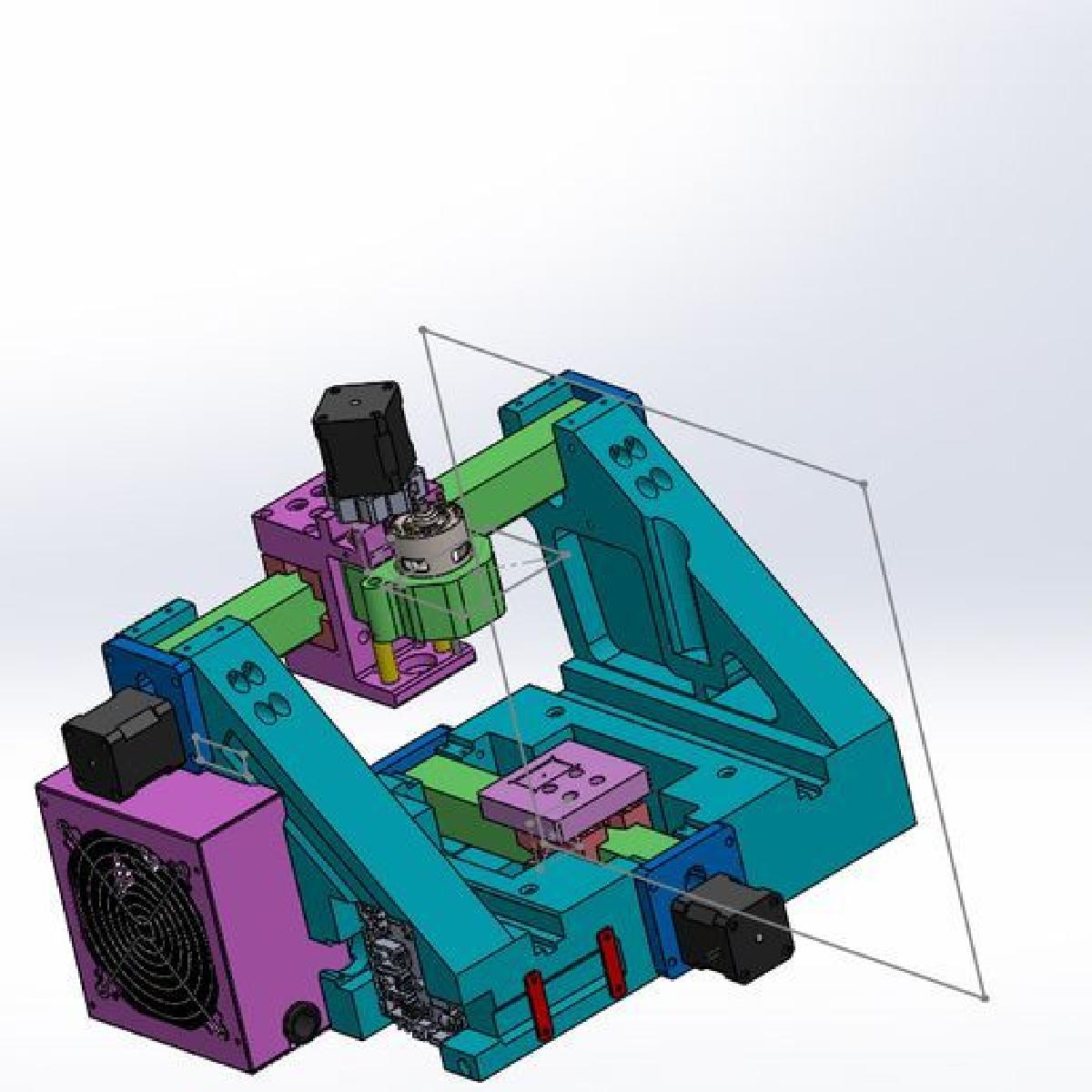

Roteador "Full Print" foi projetado para Impressora 3D. Pequena maquina de gravacao/fresagem CNC com partes impressas maximas. Uso do meu design TUBO QUADRADO DE EIXO LINEAR 30 X 30 EM ACO INOX. Um com 300mm de comprimento, o outro com 230mm de comprimento. Fornecer parafusos aglomerados 6x100 e 6x70, barra roscada M6, 4 parafusos M6x50 + porca M6, parafusos M4x25, tubo de aluminio com diametro de 10mm e barra roscada M8 (eixo Z), 2 parafusos longos M8 para encaixar tubos de aluminio de 10mm, motor de alta velocidade 775 12V com adaptador ER11, 3 x nema17 de alto torque, fonte de alimentacao para computador padrao, mas potente. A eletronica de controle sera uma MKS DLC32 com FluidNC. Um Arduino Uno (GRBL) ou WeMos D1 (FluidNC) com escudo CNC V3 tambem pode ser adequado; esta e a configuracao de teste. Um espaco para um pequeno ventilador de refrigeracao e fornecido. E necessario, mas voce precisara adicionar um guia de ar para torna-lo realmente efetivo. Do lado do software, bCNC (arduino) ou UGS (WemosD1), ou o que voce preferir. Rmq: isso normalmente e possivel, mas nao consegui fazer o bCNC funcionar com o FluidNC e a placa Wemos sob Debian, enquanto o UGS funciona perfeitamente. Nao utilizo interruptores de limite: muitos problemas de disturbio com eles. No entanto, tenha cuidado para nao bater no chassi! Voce pode fazer um zero "a mao" e ativar os limites de software, e melhor do que nada. Um slot e fornecido no carro Z para instalar um endoscopio USB de diametro 7mm, para posicionamento optico com bCNC ou UGS. Atencao: o carro Z esta montado na direcao errada na imagem! Ele deve ser girado para que o endoscopio fique voltado para a caixa do lado direito do chassi. Gravacao de placas de circuito impresso e em aluminio sem problemas. Com uma sonda Z e mapeamento de superficie (UGSender), voce pode obter gravacoes muito finas. Usinagem de plasticos, madeira e espuma. Aluminio mais delicado: alta velocidade de rotacao, cortador de metal duro e lubrificacao fortemente recomendados.
