Rotativo para CNC a laser

DIY

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

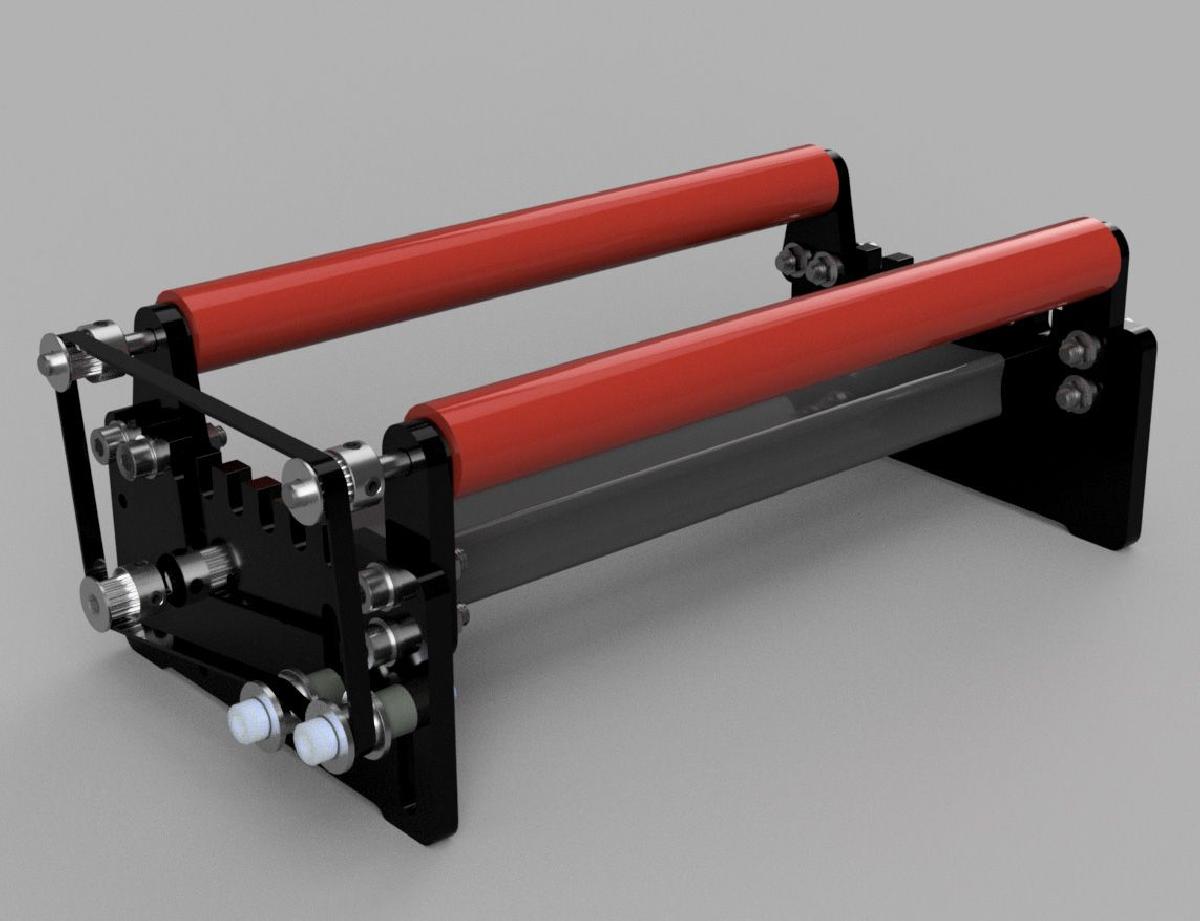

Sobre o objeto 3D Rotativo para CNC a laser

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Rotativo para CNC a laser foi projetado para Impressora 3D. Rotativo para CNC a laser com pes ajustaveis na altura.imaginado e modelado pela equipe do discordMaterial necessario:Um pacote pronto foi disponibilizado na Compozan:https://shop.compozan.com/kit-d-upgrade-rotatif-pour-graveuse-cnc-laser-by-egalistel?affp=70ou se necessario para completar uma falta ou se isso nao estiver disponivel na sua regiao, aqui esta outra lista:Rolamento 5x11x4 1 kit de 10: https://m-url.eu/r-3l1wVara diametro 5 comprimento 200 x2: https://s.click.aliexpress.com/e/_9vhuWURolo tensor Escolher o de diametro 20T: https://s.click.aliexpress.com/e/_9QmgfOPulley 16T: https://s.click.aliexpress.com/e/_ATpMh6Correia 330 GT2: https://s.click.aliexpress.com/e/_ABYm80Motor Nema 17 Pancake: https://s.click.aliexpress.com/e/_AmkqlSAneis de vedacao d14: https://s.click.aliexpress.com/e/_9RLvyMuma serie de parafusos de todo tipo:8 Parafusos CHC 520 2 Parafusos CHC 5304 Parafusos CHC 430 4 Parafusos CHC 3104 Washers diametro 34 Washers diametro 416 Washers diametro 510 Porcas diametro 5https://s.click.aliexpress.com/e/_ACSI6MATUALIZACAO 04/06/2022Adicao da peca para os pes de vidroVoce precisara de 2 rolos Pom e 4 parafusos M5x20https://s.click.aliexpress.com/e/_AClvvXdicas de impressao:preenchimento entre 15 e 20 %4 paredes para os pesImprima os rolos na vertical muito lentamenteO artigo sobre o rotativo: https://egamaker.be/axe-rotatif-pour-gravure-laser-alias-le-rotaphix/

Baixar

O modelo 3D "Rotativo para CNC a laser" é um projeto projetado para otimizar o uso de uma máquina CNC de gravação a laser, permitindo a gravação em objetos cilíndricos de forma mais eficiente. Este sistema é particularmente útil para gravar copos, garrafas e outros itens com formas curvas que não seriam facilmente graváveis em uma superfície plana.

### Características do Modelo

- **Pes Ajustáveis**: O rotativo possui pés que podem ser ajustados em altura, o que oferece flexibilidade para acomodar diferentes tamanhos e formas de objetos, aumentando a compatibilidade com diversos tipos de gravações.
- **Materiais Necessários**: O projeto inclui uma lista de materiais que podem ser adquiridos, tanto em pacotes prontos (como o oferecido pela Compozan) quanto como itens individuais. Isso permite que os usuários que podem ter dificuldades em encontrar um pacote completo completem seu projeto com facilidade.

### Materiais Sugeridos

Os materiais necessários incluem:
1. Rolamentos
2. Barras de metal
3. Roda tensionadora
4. Polias
5. Correias
6. Motores (Nema 17 Pancake)
7. Anéis O e uma variedade de parafusos.

### Dicas de Impressão

Para garantir uma impressão de alta qualidade, o autor fornece algumas dicas:
- **Preenchimento**: Um preenchimento de 15 a 20% é recomendado para um bom equilíbrio entre resistência e uso de material.
- **Impermeabilização das Paredes**: Quatro paredes para os pés são aconselhadas para maximizar a durabilidade.
- **Orientação de Impressão**: Recomenda-se imprimir os rolos na vertical e a uma velocidade mais lenta para manter a precisão das peças.

### Atualizações

Uma atualização recente indicou a necessidade de adicionar uma peça para os pés de vidro, utilizando rodas e mais parafusos para garantir estabilização e suporte adequados.

### Recursos Adicionais

- Um artigo detalhado sobre o rotativo pode ser encontrado em: [Artigo sobre o Rotativo](https://egamaker.be/axe-rotatif-pour-gravure-laser-alias-le-rotaphix/).

Esse modelo é uma excelente opção para makers e profissionais que desejam ampliar as capacidades de suas máquinas CNC, permitindo criar uma variedade de produtos personalizados de forma eficiente.
