Sobre o objeto 3D Rotating y axis

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Rotating y axis foi projetado para Impressora 3D. Rotating y-axis for laser engraver1 - Nema 17 Stepper Motor / 2Kghttps://shopee.com.br/Motor-de-Passo-Nema-17-2Kg-3Kg-Diversos-Modelos-i.809429142.19425970094?sp_atk=979c70dd-4df6-407c-9a1a-0175fffc0ae8&xptdk=979c70dd-4df6-407c-9a1a-0175fffc0ae81 - GT2 Pulley 20 Teeth Width 6mm2 - GT2 Pulley 20 Teeth Width 8mmhttps://shopee.com.br/Polia-GT2-20-Dentes-Largura-6mm-Para-correia-de-6mm-Alum%C3%ADnio-impressoras-3D-CNC-Furo-4mm-5mm-6mm-6-35mm-e-8mm-i.388783989.80157279091 - GT2 Belt 6mm * 250mmhttps://shopee.com.br/Correia-Fechada-Dentada-Sincronizadora-Largura-de-6mm-Passo-2mm-Preta-Para-impressoras-3D-CNC-Comprimentos-Per%C3%ADmetros-a-Escolher-i.388783989.29185320254 - 1 Bearing 608zzhttps://shopee.com.br/1-Rolamento-608zz-Skate-Patins-8x22x7-Roller-Spinner-i.389387252.75835252311 - Threaded Rod 8mm1 - Threaded Rod 6mmhttps://shopee.com.br/Barra-Roscada-1-Metro-6-Mm-Polida-Temos-Todas-As-Medidas-i.393594894.15736930625?sp_atk=e53f92d3-878b-40df-b853-5d729ede646a&xptdk=e53f92d3-878b-40df-b853-5d729ede646a20 - O-Ring Seal 8mmhttps://shopee.com.br/10pcs-Lote-Fluorina-Borracha-Verde-FKM-O-Anel-Selo-CS-1.8mm-Espessura-ID1.8-2-2-24-2-5-2-8-3.15-3.55-3-75-4-*-1-8mm-Lavador-de-Junta-de-Veda%C3%A7%C3%A3o-Resistente-a-%C3%93leo-Resistente-ao-Desgaste-Resistente-%C3%A0-Press%C3%A3o-Pesca-Pesca-e-Resistente-a-i.706197549.18659302571?sp_atk=cb9e5968-6963-47bc-916a-9d8a8e46d87e&xptdk=cb9e5968-6963-47bc-916a-9d8a8e46d87e

Baixar

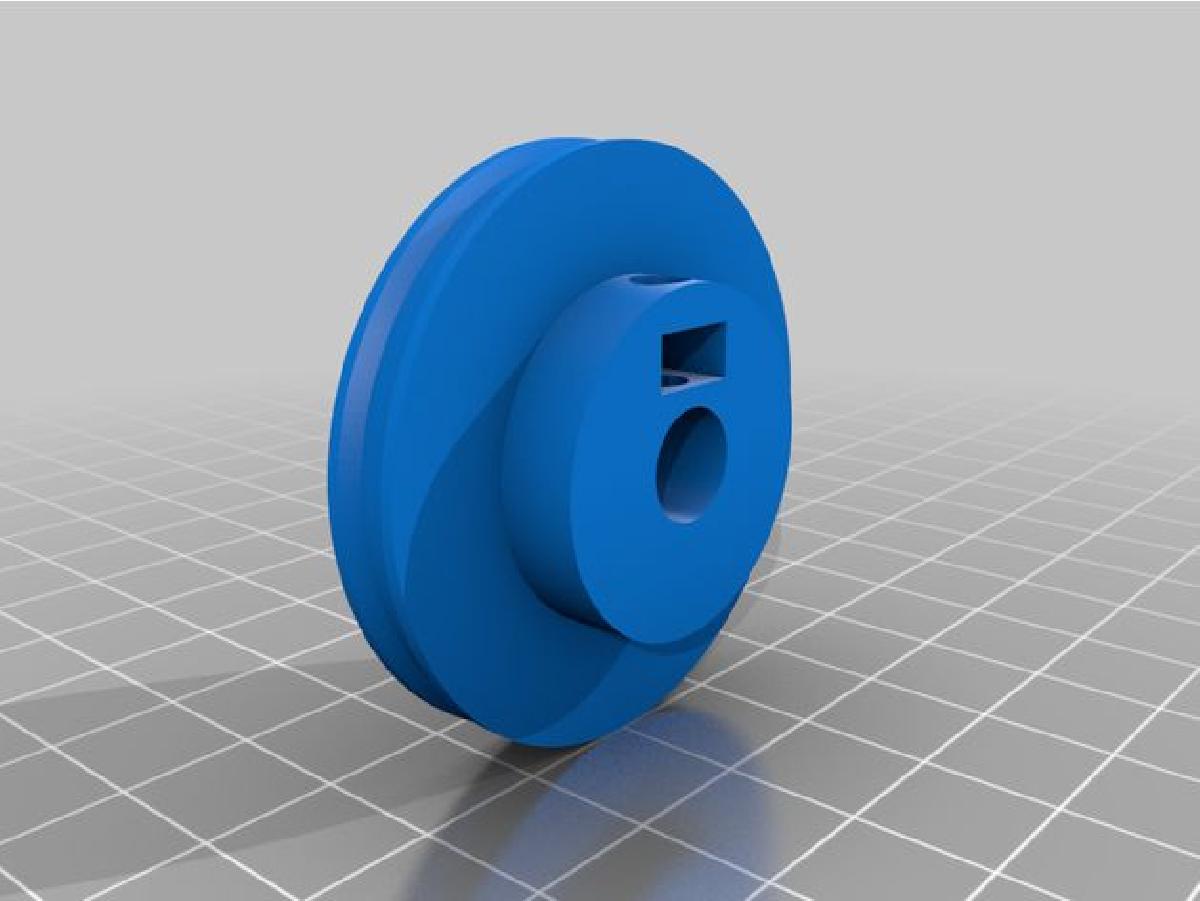

O arquivo "Rotating y-axis" é um modelo 3D projetado para ser utilizado em uma gravadora a laser, com o objetivo de permitir que o eixo Y do equipamento se mova de forma rotativa. Este tipo de configuração é muito útil para criar gravuras em superfícies cilíndricas, como copos, garrafas ou outros objetos que requerem um giro para que a laser penetre em diferentes ângulos.

### Componentes do modelo

1. **Motor de Passo Nema 17 / 2Kg**: Este motor é uma escolha popular para impressoras 3D e máquinas CNC devido à sua capacidade de fornecer torque a uma baixa velocidade. Ele será o responsável pelo movimento rotativo do eixo Y.

2. **Polias GT2**:
- 1 Polia de 20 dentes com largura de 6mm
- 2 Polias de 20 dentes com largura de 8mm
Essas polias são essenciais para funcionar em conjunto com a correia, permitindo que a tensão seja ajustada adequadamente e o movimento do motor seja transferido para o eixo rotativo.

3. **Correia GT2**:
- Com 6mm de largura e 250mm de comprimento, a correia é fundamental para a transmissão do movimento do motor para o eixo. O passo de 2mm garante um controle preciso do movimento.

4. **Rolamentos 608zz**:
- Os rolamentos são utilizados para minimizar a fricção entre partes móveis do sistema. Têm um tamanho padrão que facilita sua instalação e manuseio.

5. **Barrar Roscadas**:
- 1 Barra roscada de 8mm e 1 de 6mm. Elas podem ser utilizadas para a montagem estrutural do eixo ou para adicionar estabilidade ao sistema.

6. **Selos O-Ring**:
- 20 O-rings de 8mm podem ser utilizados para vedação, amortecimento ou para garantir que as partes móveis permaneçam adjacentes sem folga excessiva.

### Considerações de Impressão

Ao imprimir este modelo em uma impressora 3D, é importante levar em conta as configurações adequadas de impressão, como a escolha do material (PLA, ABS, PETG, etc.), a temperatura do bico de impressão, a adesão da primeira camada e a retratação.

### Aplicações

Com este modelo de eixo Y rotativo, os usuários podem expandir suas capacidades de gravação, permitindo a personalização de produtos e a criação de designs complexos que não seriam possíveis em uma configuração de gravação tradicional.

### Conclusão

O "Rotating y-axis" fornece uma solução inovadora para incrementar as máquinas de gravação a laser, aumentando sua versatilidade e potencial criativo. O projeto parece ser bem detalhado e focado em facilitar a montagem e funcionamento do sistema, utilizando componentes comuns e acessíveis.
