Rotador de Camera

camera

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Rotador de Camera

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

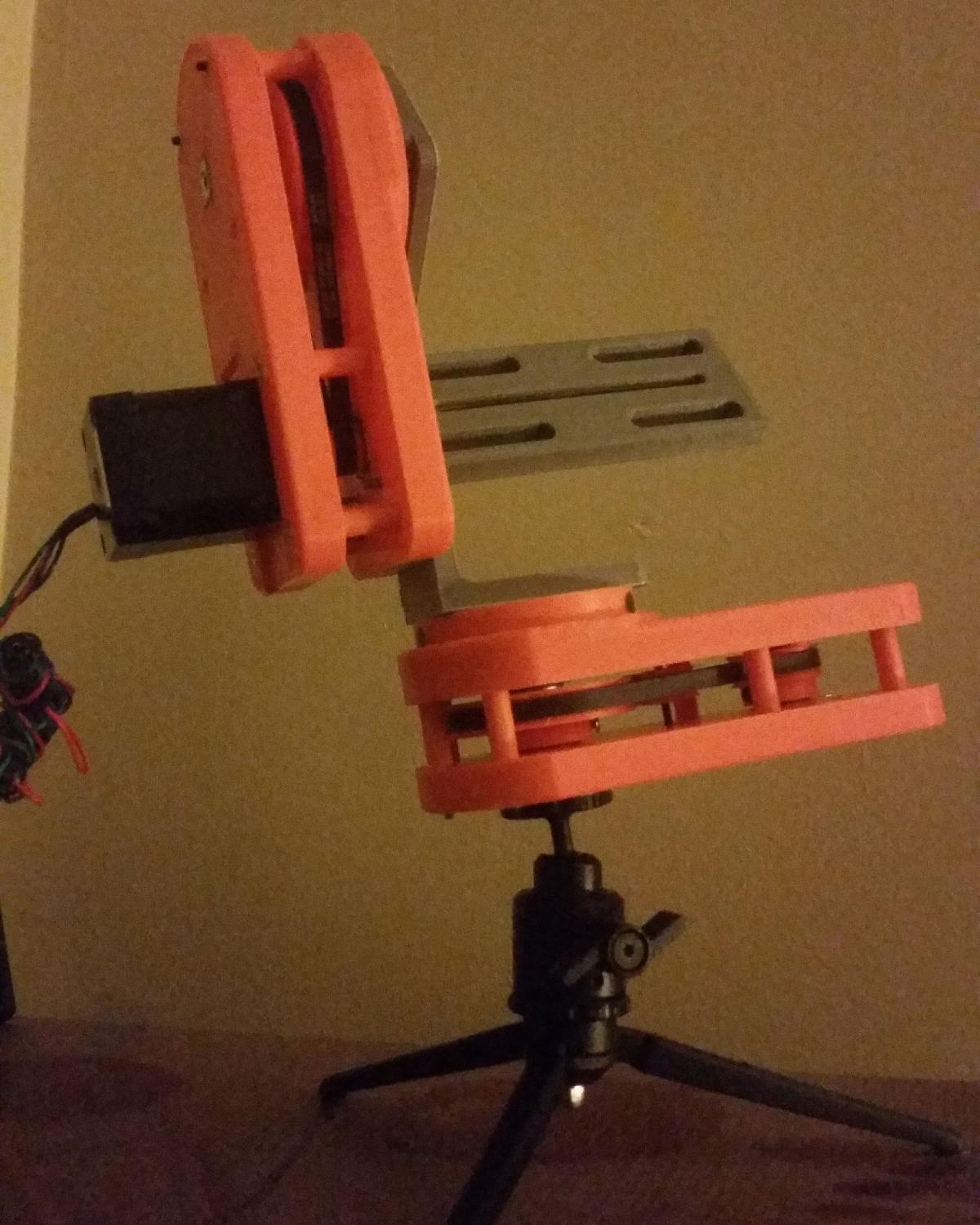

Rotador de Camera foi projetado para Impressora 3D. Este sera um sistema de rotacao de camera em um eixo. Dois desses podem ser combinados para operacoes de Pan & Tilt.As pecas listadas abaixo sao para um rotador. Operacoes de Pan & Tilt requererao o dobro das pecas:4 rolamentos de skate inline 6081 rolamento de empurrao 5070 e usado atras do disco de 70mm12 porcas m38 parafusos m3 de 50mm4 parafusos m3 de 17mm1 espacador de aluminio de 32,5mm1 secao de barra de aco de 5/16 obtida no home depot.2 porcas quadradas 1/4-201 motor Nema 17 com eixo Djb weldEu tenho duas opcoes de pinhao de acionamento gt2 menores45 dentes resultarao em uma relacao de 2:1 e requer uma correia gt2 de 161 dentes e 322mm de comprimento. Eu comprei a minha aqui - 6R51M16106022 dentes resultarao em pouco mais de uma relacao de 4:1 e requer uma correia gt2 de 143 dentes e 286mm de comprimento - 6R51M143060o pinhao de 45 dentes requer um tensor. Eu posso descobrir o comprimento da correia para o pinhao de 22 dentes com um tensor, pois acho que e benefico manter mais da correia na parte do engrenagem.No video, estou usando um suporte em L impresso que projetei, mas no final optei por estes:Eu acho que estes sao muito mais rigidos. Estou planejando substituir a parte do Link do Rotador por um desses quando eu tiver tempo de redesenhar a placa frontal para adicionar uma porca 1/4-20 como uma opcao de montagem para que eu possa usar este suporte em L com outroEstou planejando controlar os motores de passo com um Controlador de Time-Lapse MiniEngine. Eu uso um no meu trilho de time-lapse e combinando dois posso fazer movimentos em tres eixos
