Sobre o objeto 3D Rollpad: Bloco de notas de geladeira para rolo de papel de maquina de adicao

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

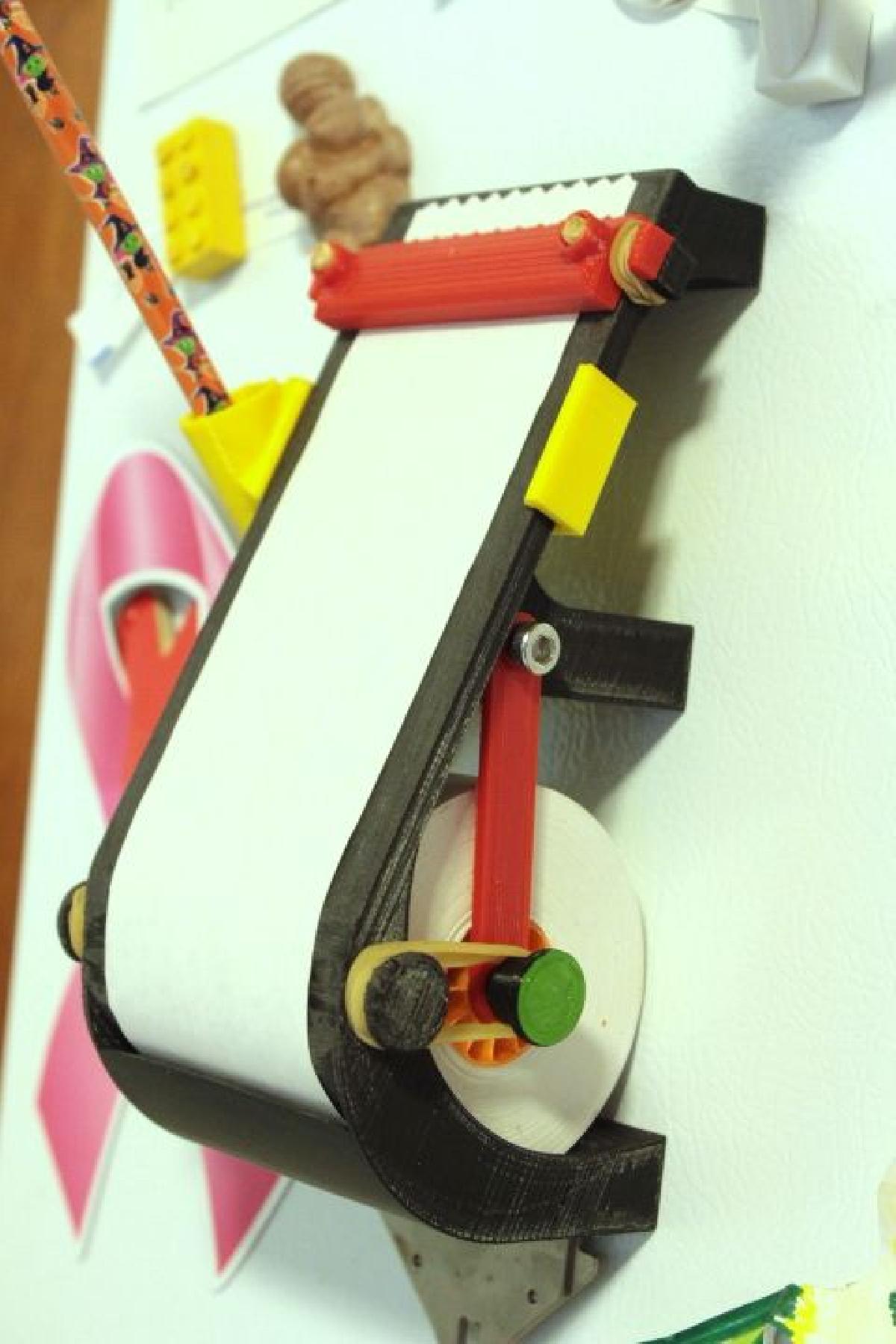

Rollpad: Bloco de notas de geladeira para rolo de papel de maquina de adicao foi projetado para Impressora 3D. Este e um "bloco de notas" para a geladeira (embora voce tambem possa usa-lo de cabeca para baixo, colocado em uma mesa ou escrivaninha). Eu o desenhei para rolos de papel que eu tenho, que sao:2 1/4" (57cm) de largura2 5/8" (cerca de 68cm) de diametro1/2" (~8mm) de diametro do furo no carretel Imprima estas partes:main.stl (este e o corpo principal da coisa; provavelmente imprima com a superficie de escrita plana na placa de construcao)cutter.stl (este e o cortador de papel)cutter-post.stl X2 (ou voce pode encontrar alguns postes de 4-5mm de algum tipo, como espetos de bambu, e cola-los/pressiona-los no corpo principal; eles precisam ser guias para manter o cortador se movendo para cima e para baixo em uma linha relativamente reta; tolerancia ~0,2mm). Atualizacao: O cortador provavelmente nao precisa se mover para cima e para baixo; se estiver fixo no lugar com um espaco permitindo que o papel deslize por baixo, isso parece funcionar bem.axle.stl (este vai pelo centro do carretel de papel). Imprima horizontalmente, com suportes e talvez uma balsa, para melhores resultados. Alternativamente, use uma barra de 6-8mm de algum tipo e faca-a longa o suficiente para que os elasticos nao caiam das extremidades.arm.stl X2 (os bracos conectando o eixo que passa pelo carretel de papel aos pontos de pivo no corpo principal). Atualizacao de 06/05/2019: Bracos agora mais robustos ao redor do eixo; pareciam um pouco finos na primeira versao.axle-cap.stl (estes vao nas extremidades do eixo para que o elastico nao caia; voce pode precisar aquece-los ou cola-los, dependendo da configuracao da sua impressora; tolerancia = 0).Outras coisas que voce precisaraQuatro (4) elasticos (para manter a pressao no cortador e no carretel)Dois (2) parafusos M4 ou parafusos M5 para o pivo nos bracos do carretel.Seis Nove (9) imas de neodimio (ou seja, "fortes") 8mm x 3mm. Eles devem se pressionar nas bases (tolerancia = 0), mas, dependendo da configuracao da sua impressora, voce pode precisar ou aquecer as bases um pouco primeiro (se os buracos forem muito pequenos) ou usar cola forte (se os buracos forem grandes demais). Atualizacao de 06/05/2019: O rolo de papel e bastante pesado se for de tamanho normal. Nove imas nao sao suficientes para uma geladeira escorregadia (a unidade escorrega para baixo quando voce escreve nela), mas parecem estar bem se a geladeira for um pouco menos escorregadia.Instrucoes de Montagem(Ou apenas olhe para a imagem; voce pode conseguir descobrir tudo a partir disso)Monte o cortador na extremidade do corpo principal, sobre os postes (ou o que voce usou como postes). Envolva um elastico ao redor das abas de cada lado do cortador e do corpo principal, para pressionar o cortador para baixo no corpo principal com uma pressao suave (testes serao necessarios para encontrar a pressao certa). Atualizacao: Elasticos podem nao ser necessarios. Apenas certifique-se de que ha um pequeno espaco pelo qual o papel possa deslizar por baixo do cortador.Use parafusos M4/M5 para fixar os bracos nos pontos de pivo na parte principal da base usando os buracos de 5mm (ou seja, menores) nos bracos. Coloque o rolo de papel no eixo na area redonda/cilindrica do corpo principal (veja a imagem ou diagrama). Oriente o rolo de modo que o papel saia de forma relativamente suave (ou seja, sem uma dobra aguda quase de 180 graus) pela fenda no corpo para o "topo" (superficie de escrita). Coloque as extremidades do eixo nos buracos maiores nos bracos e, em seguida, pressione as tampas nas extremidades do eixo para segurar o rolo no lugar.Envolva um elastico ao redor do poste no corpo principal e a tampa correspondente na extremidade do eixo. Faca o mesmo do outro lado do carretel de papel. AjustarAjuste os elasticos que pressionam o carretel de papel (via o eixo) para cima no corpo principal, e aqueles que pressionam o cortador para baixo no corpo principal (aparentemente isso e opcional). Os objetivos disso sao (a) impedir que o rolo de papel caia ou fique balancando, (b) impedir que o cortador caia, e (c) adicionar qualquer pressao necessaria para que o papel saia facilmente; ou seja, e facil puxa-lo da extremidade do cortador sem que muita forca seja necessaria, mas tambem para que o papel nao deslize de volta para o rolo ou dobre ou se amontoe na superficie de escrita. "Ajustar" provavelmente significa envolver os elasticos em torno dos postes/abas multiplas vezes ou talvez conseguir outros diferentes. Sim, isso e 100% uma ciencia exata.Suporte para CanetaImprima como no arquivo (ou seja, a parte mais larga do cone apontando para baixo, mas a "frente" do suporte plana na placa de construcao). Prenda (espero) como mostrado na imagem com o suporte de caneta verde nele. Eu desenhei o suporte para caneta para uma pessoa destra (o suporte esta a esquerda do bloco de notas), mas pode ser facilmente adaptado para uma pessoa canhota espelhando a peca (da direita para a esquerda) no Cura, Meshmixer ou seu programa de corte/impressao 3D de sua escolha. Nota: os suportes de caneta v1 e v2 sao identicos, exceto que v2 se destaca um pouco mais na parte larga do "cone". Nao sei qual sera mais ergonomico/util.

Baixar

O "Rollpad" é um design inovador de um bloco de notas, que combina a praticidade de um acessório de escritório com a funcionalidade de um suporte para rolo de papel. Este modelo 3D, apto para impressão em impressoras 3D, foi projetado para acomodar rolos de papel específicos, tornando-o ideal para uso em geladeiras ou escrivaninhas.

### Especificações do Design

O Rollpad tem dimensões projetadas para rolos de papel com as seguintes características:
- Largura: 2 1/4" (57 mm)
- Diâmetro: 2 5/8" (68 mm)
- Diâmetro do furo do carretel: 1/2" (8 mm)

### Componentes do Modelo

O modelo é dividido em várias partes, cada uma com sua própria função:

1. **main.stl**: O corpo principal do bloco de notas, que deve ser impresso com a superfície de escrita voltada para cima.
2. **cutter.stl**: A peça do cortador de papel, que pode ser instalada na parte do corpo principal.
3. **cutter-post.stl (x2)**: Suportes que podem ser impressos ou substituídos por postes de bambu para guiar o movimento do cortador.
4. **axle.stl**: O eixo que passa pelo centro do rolo de papel, projetado para ser impresso horizontalmente.
5. **arm.stl (x2)**: Braços que conectam o eixo ao corpo principal, reforçados para garantir maior robustez.
6. **axle-cap.stl**: Tampas que mantêm o eixo no lugar, necessárias para evitar que os elásticos se soltem.

### Materiais Adicionais Necessários

Além das peças impressas, o modelo requer alguns materiais adicionais:
- **Elásticos**: Para manter a pressão no cortador e no rolo de papel.
- **Parafusos M5**: Para fixação das articulações dos braços.
- **Ímãs de neodímio**: Para garantir que o Rollpad permaneça preso à geladeira, quantia de nove ímãs recomendada, dependendo da superfície.

### Instruções de Montagem

1. **Montagem do Cortador**: Instale o cortador na extremidade do corpo e ajuste as pressões com elásticos se necessário.
2. **Fixação dos Braços**: Use parafusos para prender os braços nos pivôs do corpo principal.
3. **Instalação do Rolo de Papel**: Coloque o rolo de papel no eixo e ajuste a saída do papel.
4. **Ajustes Finais**: Ajuste a pressão conforme necessário para garantir o movimento suave do papel e para que o cortador funcione adequadamente.

### Suporte para Caneta

O modelo inclui um suporte para caneta, projetado principalmente para destros, mas que pode ser facilmente adaptado para canhotos. Ao imprimir, a parte mais larga do cone do suporte deve apontar para baixo.

### Conclusão

O Rollpad é uma solução prática para anotações rápidas, combinando design eficiente com a versatilidade que a impressão 3D oferece. Com um pouco de ajuste e personalização, ele pode ser adaptado para atender a diferentes necessidades e preferências de uso, tornando-o um excelente acessório para qualquer espaço de trabalho ou ambiente doméstico.
