Sobre o objeto 3D Rolamento superior do eixo Z P3steel 2.x

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

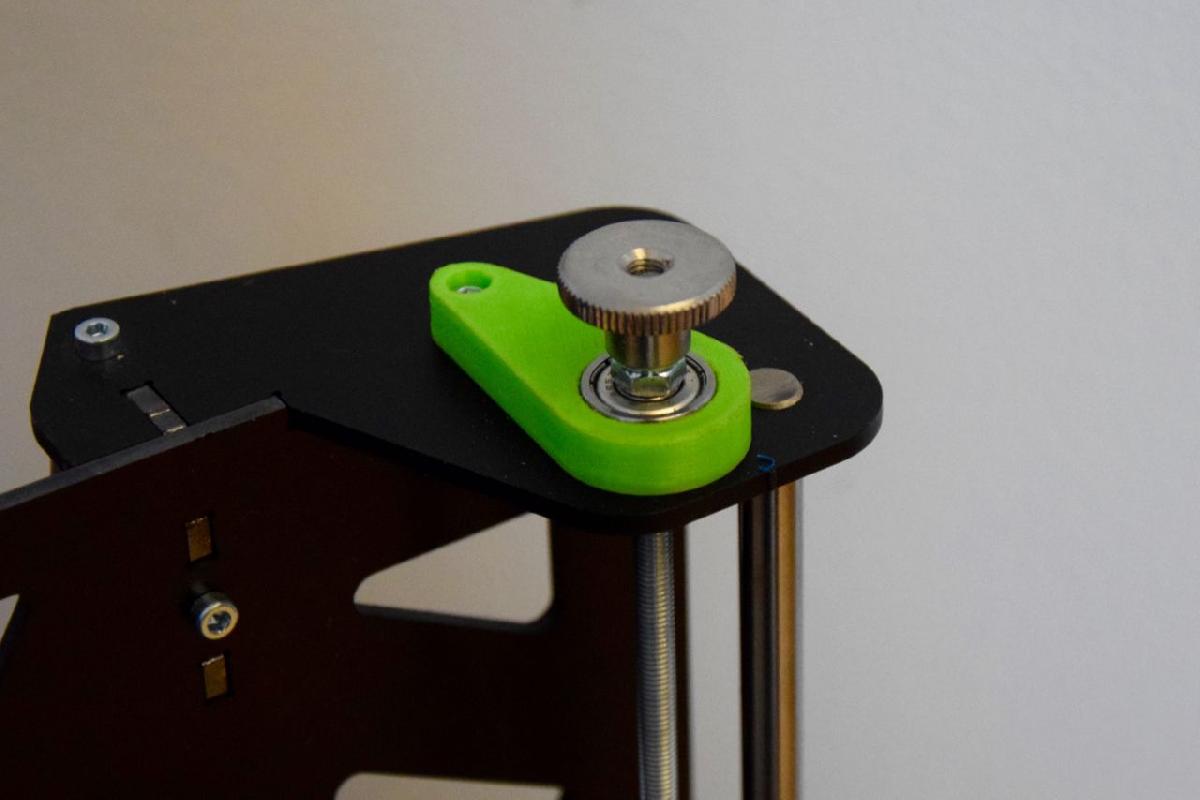

Rolamento superior do eixo Z P3steel 2.x foi projetado para Impressora 3D. Este e um suporte de rolamento superior para o eixo Z do P3steel 2.x. Projetado para uso com hastes roscadas M5 e rolamento 625 ZZ. Esses rolamentos superiores evitam que as hastes roscadas do eixo Z vibrem enquanto imprimem com altos choques e aceleracoes. O acoplador/hastes de passo nao sao feitos para suportar cargas. Eles se comprimem e descomprimem quando desejam. Essas pecas suportam a carga do acoplador, tendo um grande efeito na qualidade da impressao e na precisao da espessura da camada. Trave as hastes roscadas com a porca Nyloc DIN 985, conforme mostrado na imagem. Ajuste as porcas para que haja um pouco de pre-tensao no acoplador Z. E a proxima parte de uma serie completa de pecas para o P3steel. Redesenhei cada parte com base na minha longa experiencia com o P3 steel. A imagem mostra a v1. Atualizacoes: 12.12.2015 - v2 melhorada com estrutura de suporte removivel agora disponivel. Por favor, compartilhe suas criacoes!
