Roda de fiar com bobina jumbo Dupla transmissao
Arte
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Roda de fiar com bobina jumbo Dupla transmissao
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

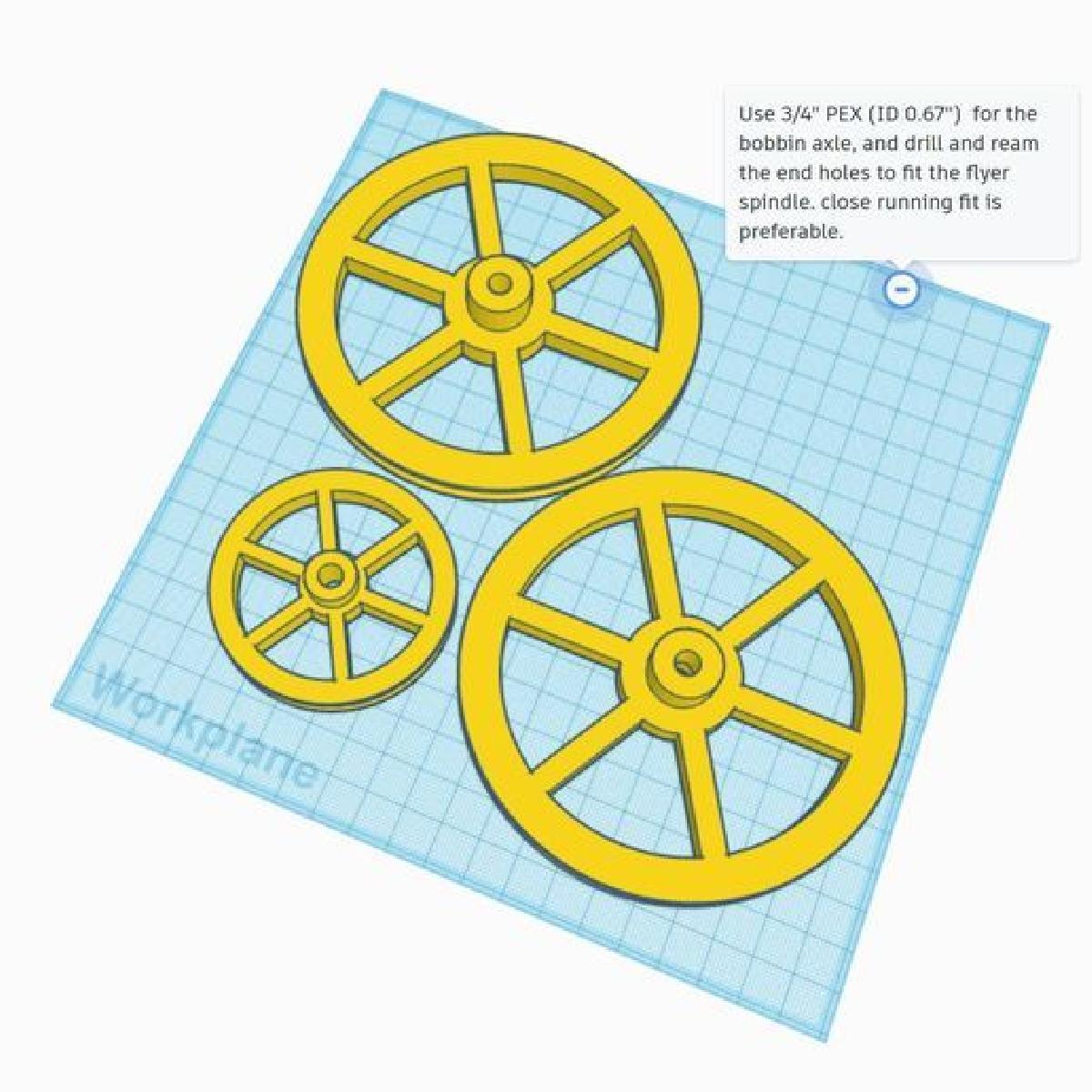

Roda de fiar com bobina jumbo Dupla transmissao foi projetado para Impressora 3D. Esta e uma bobina jumbo; ela se encaixa em uma fila de dupla tracao da Ashford. Imprima as 3 partes, roda motriz, roda externa e roda interna. Tambem se encaixara em uma fila de tracao unica. Faca o eixo da bobina com tubo de PEX de 3/4". O ID nominal do PEX deve ser 0,67". Dependendo da tolerancia da sua impressora, voce pode precisar lixar ou polir o OD das partes do hub para que se encaixem dentro do PEX. De qualquer forma, chanfre as bordas dos hubs para um encaixe mais facil e cole as rodas no PEX. A roda motriz se encaixa na roda externa, mesma coisa, chanfre as extremidades e empurre para dentro - lixe o OD se necessario. Cole no lugar. O comprimento do eixo de PEX e de 90 a 92 mm. Fure os hubs para se ajustar ao fuso da fila. Eu uso uma broca de 6,7 mm de diametro. Comece menor e aumente ate obter um encaixe solto. A bobina deve girar livremente no fuso, mas sem folga.
