Sobre o objeto 3D Roda Cat Baixo Custo de Material e Hardware

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

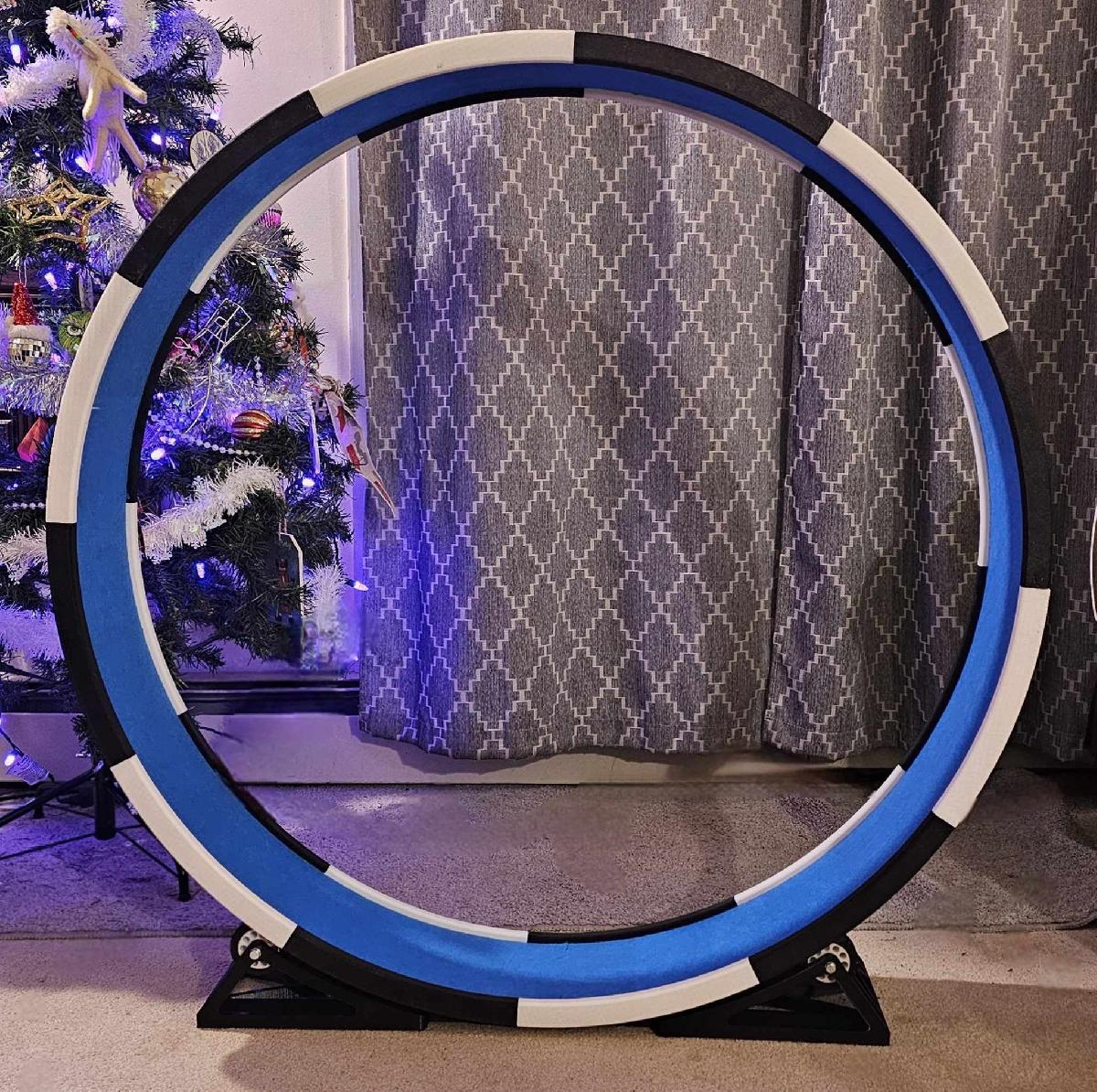

Roda Cat Baixo Custo de Material e Hardware foi projetado para Impressora 3D. Ha muito tempo que queria imprimir uma roda de gato, mas sempre me deparo com o mesmo problema: custo! Todos os designs de rodas por ai parecem vir com algum tipo de grande despesa, seja o custo dos arquivos, o uso de toneladas de hardware ou a necessidade de uma carga absoluta de filamento.Decidi tentar fazer a versao mais acessivel. As maneiras pelas quais reduzi os custos foram tres: Os arquivos sao gratuitos! Eu entendo por que as pessoas tem que cobrar pelos arquivos, ja que fazer e manter essas coisas exige muito esforco, e os designers merecem ser compensados por seu trabalho. Eu fiz isso para mim, entao nao me custou nada a mais para publica-lo online.Hardware: Muitos designs que vi requerem 80-100+ fixadores. Meu design usa apenas 8. Sim, isso mesmo! Apenas 8 parafusos, juntamente com porcas, arruelas e rolamentos. Todo o hardware pode ser comprado por US $ 30 ou menos se voce comprar ao redor. Voce tambem nao precisa de rodas de patins / scooters, pois elas sao impressas. A grande roda de rolamento em si e colada, eliminando a necessidade de grandes quantidades de parafusos ou porcas.Filamento: Muitos designs que vi sao feitos para parecer elegantes e modernos, mas acabam usando muito filamento. Um design que vi usava mais de 9 kg! Meu design e feito para ser o mais leve e facil de imprimir possivel. A roda tem um design simples de lingueta e ranhura com uma espessura de apenas 8 mm na pista e um aro de reforco que tambem atua como sistema de conexao para os segmentos da roda. A base e um design de estrutura esqueletica que usa muito pouco material, mantendo-se incrivelmente forte.Hardware Necessario: 4x parafusos M6 x 25mm4x parafusos M6 x 50mm8x porcas de travamento M6 (nylock recomendado) 16x arruelas planas M68x rolamentos de esferas de tamanho 608 (pode usar rolamentos de skate) Uso do Material: Seu uso de material varia dependendo das suas configuracoes de impressao, mas isso e o que eu usei: Roda de corrida: PLA 3D Fila = 3,5 kgEstrutura base: PLA 3D Fila = 580gCubos de roda de rolo (x4): PLA = 70gPneus de Roda de Rolo (x4): TPU = 160gBuchas de Roda de Rolo (x8): ABS = 4gOutros Materiais Necessarios: Carpete, feltro ou tecido para superficie de corridaCimento de contato, fita de carpete ou cola spray para carpeteCola CA para montagem de roda de corrida (opcional) Pes antiderrapantes para a parte inferior do quadro Configuracoes deimpressao: Pecas de roda de corrida: 3 paredes, 15% de preenchimentoEstrutura Base: 4 paredes, 20% de enchimentoCubos de Roda: 5 paredes, 20% de enchimentoPneus de Roda: 3 paredes, 100% de enchimentoBuchas de Roda: 3 paredes, 100% de enchimentoPecas Impressas Quantidades: Secoes de Pista de Roda: 12Secoes de Aro de Roda: 24Quadros de Roda: 2Travessa de Estrutura Base: 1Cubos de Roda de Rolo: 4Roda de Rolo Pneus: 4Buchas de Roda: 8Addons/Acessorios:Shroud para Base

Baixar

O modelo 3D "Roda Cat - Baixo Custo de Material e Hardware" é uma proposta inovadora e acessível para aqueles que desejam imprimir uma roda de gato, buscando minimizar gastos com materiais e equipamentos. Abaixo, estão destacados os principais aspectos do projeto, assim como suas vantagens e características.

### Vantagens do Modelo

1. **Custo Gratuito dos Arquivos**:
- O autor disponibilizou os arquivos gratuitamente, permitindo que mais pessoas tenham acesso ao design sem a preocupação de custos elevados.

2. **Redução de Hardware**:
- Ao contrário de muitos projetos que exigem uma grande quantidade de fixadores (80-100+), este modelo utiliza apenas 8 parafusos, além de porcas, arruelas e rolamentos. Isso torna a montagem mais simples e barata, com um custo estimado de menos de US $30 em hardware.

3. **Economia de Filamento**:
- O modelo foi concebido de forma a ser leve e eficiente no uso de filamento. Enquanto outras rodas podem utilizar mais de 9 kg de filamento, a "Roda Cat" requer apenas cerca de 4,4 kg (3,5 kg para a roda de corrida e 580g para a estrutura base), utilizando um design de estrutura esquelética que mantém a resistência e a funcionalidade.

### Componentes Necessários

- **Hardware**:
- 4 parafusos M6 x 25 mm
- 4 parafusos M6 x 50 mm
- 8 porcas de travamento M6 (tipo nylock recomendado)
- 16 arruelas planas M6
- 8 rolamentos de esferas tamanho 608 (pode usar rolamentos de skate)

- **Uso de Material**:
- Roda de corrida: PLA = 3,5 kg
- Estrutura base: PLA = 580g
- Cubos de roda de rolo (x4): PLA = 70g
- Pneus de roda de rolo (x4): TPU = 160g
- Buchas da roda de rolos (x8): ABS = 4g

- **Outros Materiais Necessários**:
- Carpete, feltro ou tecido para superfície de corrida
- Cimento de contato, fita adesiva ou cola spray
- Cola CA para montagem da roda rolante
- Pesos antiderrapantes (opcional) para a parte inferior da estrutura

### Configurações de Impressão

- **Configurações recomendadas**:
- **Roda de corrida**: 3 paredes, 15% de preenchimento
- **Estrutura base**: 4 paredes, 20% de preenchimento
- **Cubos de roda de rolo**: 5 paredes, 20% de preenchimento
- **Pneus de roda de rolo**: 3 paredes, 100% de preenchimento
- **Buchas da roda do rolo**: 3 paredes, 100% de preenchimento

### Quantidades de Peças Impressas

- Seções da pista da roda de corrida: 12
- Seções do aro da roda de corrida: 24
- Quadros de roda de rolo: 2
- Cinta cruzada da estrutura de base: 1
- Cubos de roda de rolo: 4
- Pneus de roda de rolo: 4
- Buchas da roda do rolo: 8

### Acessórios

- O modelo também inclui acessórios, como uma **Mortalha para a Base**, que pode ser encontrada em plataformas de compartilhamento de designs 3D.

### Considerações Finais

O projeto "Roda Cat - Baixo Custo de Material e Hardware" é ideal para entusiastas de impressão 3D que buscam um design funcional e acessível. A combinação de simplicidade, economia e eficiência faz deste modelo uma escolha excelente para quem deseja experimentar e produzir uma roda de gato com um orçamento limitado.
