Sobre o objeto 3D Robo Subaquatico OpenROV

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

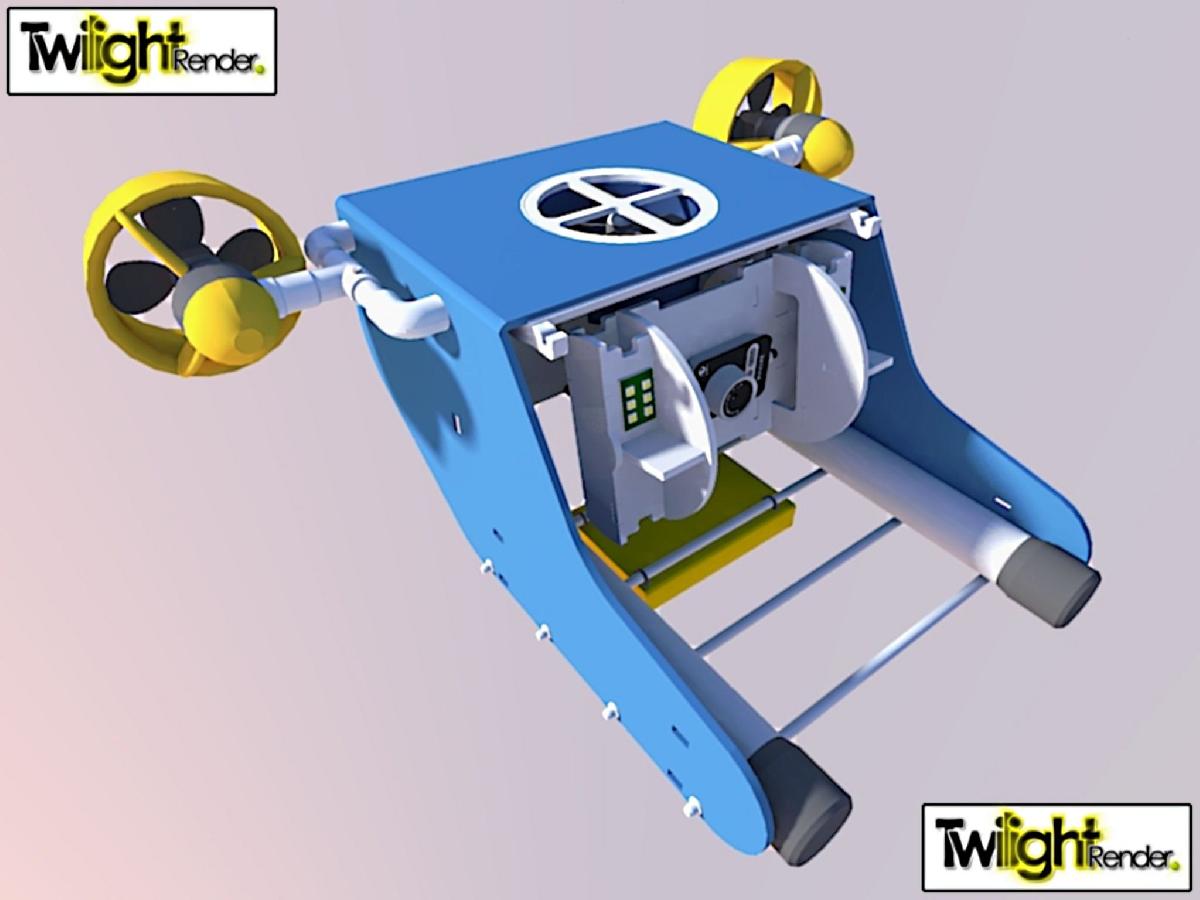

Robo Subaquatico OpenROV foi projetado para Impressora 3D. Eu criei um modelo do OpenROV (openrov.com) no Google Sketchup. Fiz isso em resposta a um dos designers originais que me perguntou se eu poderia esbocar um desenho de como eu imaginava anexar alguns propulsores auxiliares que propus colocar no ROV. Eu sei que ele nao quis dizer usar "Google Sketchup (tm)" para fazer isso, mas como tenho experiencia com esse programa e acho util ter um modelo virtual para testar conceitos, fui em frente e modeleio da melhor forma que pude.Eu criei o modelo porque, neste momento, nao tenho o ROV fisico em minha posse. Sou um apoiador do Kickstarter com um ROV pre-montado a caminho :) Ate novembro de 2012, quando os ROVs devem ser enviados, preciso me virar. Responder perguntas sobre designs fisicos e dificil sem ter algo palpavel para trabalhar. Ao criar um modelo 3D em escala, pude ver e verificar se as solucoes propostas realmente poderiam funcionar.Nao e um modelo perfeitamente escalonado, mais como 99%. Os arquivos de corte a laser que consegui encontrar online para o OpenROV nao podiam ser importados diretamente para o Google Sketchup, entao tive que fazer uma concessao tracando os contornos das pecas a partir do Sketchup. Tracar nunca sera exato como uma importacao direta, por isso digo que nao e um modelo perfeito. Alem disso, quando se trata do suporte eletronico dentro do tubo, nao ha instrucoes detalhadas sobre como construi-lo, entao fiz o meu melhor.Depois de tracar todas as pecas, eu as extrudei para dar espessura. Assim que todas as pecas estavam dispostas, assisti e visualizei todos os videos e fotos que consegui encontrar relacionados ao design e a construcao do ROV. Isso me deu visuais suficientes para montar todos os pedacos e construir o modelo virtualmente.Site do OpenROV: http://openrov.com/Voce pode ver um video do modelo no Sketchup aqui em modo raio-X:http://www.youtube.com/watch?v=MicbxMJrf4QVoce pode ver um video do modelo no Sketchup em modo normal aqui:http://www.youtube.com/watch?v=dFKWnZvs2eIVoce pode ver um album do Flickr com renders do modelo aqui: http://www.flickr.com/photos/23450595@N02/sets/72157630996544836/with/7750842292/Notas:Este modelo e um trabalho em progresso; a medida que aprendo mais sobre como o OpenROV e projetado, irei atualiza-lo. Como eu disse, nao tenho um em minha posse, entao tive que usar liberdade criativa onde necessario.Este modelo nao esta 100% completo ou preciso; nao o utilize para cortar partes a laser.Este modelo foi criado usando a versao gratuita do Google Sketchup, 8.0.14346Os renders foram feitos usando a versao gratuita do Twilight Render, um plugin de renderizacao para o Google SketchupEste modelo levou cerca de 12 horas para ser elaborado e concluidoA movimentacao da camera nos videos e controlada em tempo real por mim usando um mouse 3D Space Navigator da 3dconnexion. Ele permite que voce pan, zoom e gire como se estivesse segurando o modelo na sua mao.

Baixar

**Modelo 3D do Robo Subaquático OpenROV: Um Olhar Detalhado**

O advento das impressoras 3D revolucionou diversos setores, incluindo a robótica e a exploração subaquática. Um dos projetos mais interessantes nesse espaço é o OpenROV, um veículo submarino operado remotamente que tem como objetivo explorar os oceanos de uma maneira acessível e inovadora. O modelo 3D do OpenROV, criado pelo autor que se dedicou a desenhar um protótipo no Google SketchUp, exemplifica como ferramentas digitais podem facilitar a criação e iteração de designs complexos, mesmo na ausência de um modelo físico.

### O que é o OpenROV?

O OpenROV é um robô subaquático projetado para ser acessível a educadores, pesquisadores e entusiastas. Sua proposta é democratizar a exploração marítima, permitindo que pessoas sem uma formação técnica avançada possam explorar os oceanos e coletar dados. O OpenROV é projetado para ser modular e facilmente montado, fortalecendo o espírito DIY (do it yourself) entre seus usuários.

Neste contexto, o modelo 3D desenvolvido pelo autor não é simplesmente uma representação gráfica; é uma ferramenta fundamental que permite simular diferentes configurações e acessórios que podem ser acoplados ao robô. Ao criar um design que inclui propulsores auxiliares, o autor buscou melhorar a manobrabilidade e a performance do ROV nas profundezas do oceano.

### O Desenvolvimento do Modelo 3D

A criação do modelo 3D no Google SketchUp foi um projeto que exigiu tempo, paciência e uma compreensão clara das especificações do OpenROV. O autor menciona que passou cerca de 12 horas trabalhando nesse modelo, um tempo considerável que reflete a complexidade do design e a riqueza de detalhes envolvidos no processo.

Um aspecto interessante é que o autor não possuía um ROV físico em mãos durante o desenvolvimento do modelo. Isso destaca a importância das ferramentas de modelagem em 3D na engenharia e design. Ao criar representações digitais baseadas em referências visuais, vídeos e fotos disponíveis, o autor foi capaz de simular de forma eficaz o que seria uma construção física. Isso não apenas permite testar conceitos de maneira segura e acessível, mas também fornece uma plataforma para discutir melhorias e ajustes com outros projetistas.

### Técnicas Utilizadas

Embora o autor tenha mencionado que o modelo é "99% preciso", ele também reconhece as limitações do processo de desdobramento. Os arquivos de corte a laser disponíveis online não puderam ser importados diretamente para o Google SketchUp, obrigando-o a criar contornos manualmente. Essa técnica, conhecida como “tracing”, pode ser um desafio, já que não preserva com total fidelidade a exatidão das medidas e proporções. Contudo, esse comprometimento foi uma solução prática para o autor, permitindo que ele avançasse em seu projeto sem estagnar.

Após traçar todas as partes, o autor utilizou a técnica de extrusão para dar espessura e volume ao modelo, transformando os contornos planos em objetos tridimensionais. Isso é uma parte vital na modelagem 3D, pois permite que os designers não apenas visualizem, mas também compreendam como diferentes elementos do design interagem entre si.

### Uso de Referências e Aprendizado Contínuo

O autor fez questão de mencionar que assistiu a todos os vídeos e analisou as fotos relacionadas ao design do OpenROV antes de concluir seu modelo. Este é um passo crítico em qualquer processo de design e mostra a dedicação necessária para desenvolver produtos inovadores e funcionais. A exploração de referências visuais não apenas ajuda na precisão do design, mas também inspira melhorias e inovações que podem emergir através da análise do que já existe.

Além disso, o autor informou que este modelo é um trabalho em andamento. À medida que novas informações ou peças se tornam disponíveis, ele pretende atualizá-lo. Essa abordagem contínua de aprendizado e adaptação é essencial em campos tão dinâmicos como a robótica e a tecnologia de impressão 3D, onde novas descobertas podem catalisar mudanças no design.

### O Impacto do Modelo 3D no Design e Prototipagem

O modelo 3D do OpenROV, além de ser uma representação fiel de um ROV, também tem um papel crucial na educação e na promoção da inovação. Ele abre portas para as seguintes áreas:

1. **Prototipagem Rápida**: A capacidade de criar modelos 3D permite que designers testem ideias rapidamente, sem necessitar de um protótipo físico completo. Isso acelera o ciclo de design e reduz custos.

2. **Colaboração**: Com um modelo virtual, designers e engenheiros podem trabalhar juntos, mesmo à distância. O compartilhamento de arquivos digitais e visualizações 3D facilita o feedback e a co-criação.

3. **Educação**: O uso de modelos 3D em ambientes educacionais pode ser um poderoso recurso didático. Estudantes podem interagir com representações visuais de conceitos complexos, facilitando a compreensão de tópicos como mecânica, hidrodinâmica e eletrônica.

4. **Engajamento do Consumidor**: Modelos 3D podem ser usados para envolver o público na fase de design, permitindo que os consumidores ofereçam feedback antes da produção. Isso pode resultar em produtos finais que melhor atendem às expectativas do mercado.

### Considerações Finais

A criação do modelo 3D do OpenROV no Google SketchUp exemplifica não apenas a capacidade técnica do autor, mas também a riqueza que a impressão 3D e a modelagem digital trazem para disciplinas como design, engenharia e exploração. Ao integrar conceitos respeitáveis de design e prototipagem à acessibilidade oferecida por tecnologias como o software SketchUp, o autor conseguiu fornecer uma contribuição valiosa para a comunidade OpenROV.

Por fim, a promessa de atualizações e um trabalho em andamento mostra que o design não é um ato acabado, mas sim um processo em constante evolução. Conforme mais informações se tornam disponíveis e a tecnologia avança, o modelo esquecerá suas imperfeições e será adaptado para se tornar não apenas um "protótipo" digital, mas um passo significativo na direção da exploração subaquática moderna e eficiente.
