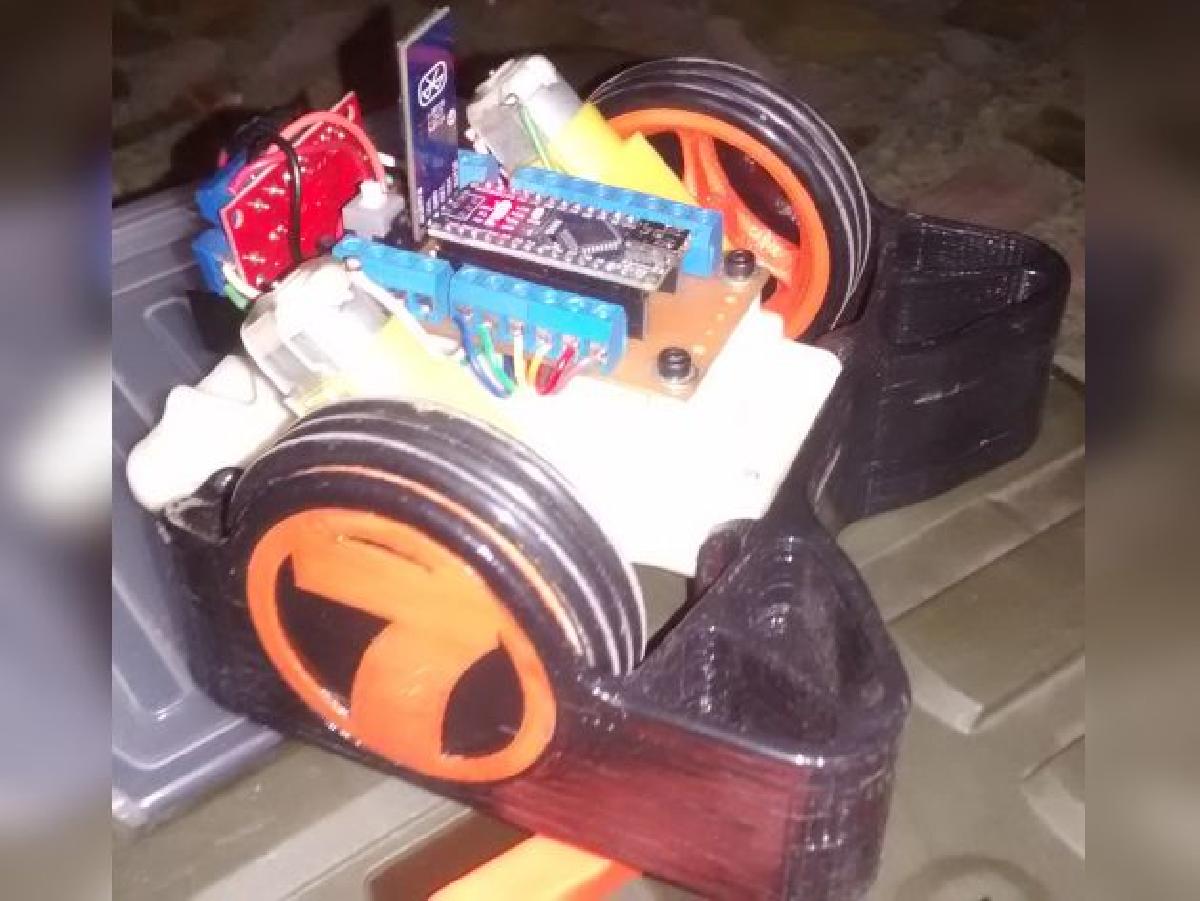

Robo para competicoes escolares de futebol e labirinto.

Robótica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Robo para competicoes escolares de futebol e labirinto.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Robo para competicoes escolares de futebol e labirinto. foi projetado para Impressora 3D. Publiquei uma versao melhorada e ampliada deste projeto ** Espero que gostem Sao robos para competicoes escolares de futebol e resolucao de labirintos. Projeto para escolas tecnicas de especialidade em eletronica ou informatica. Ambos ja realizados por alunos e testados em competicoes. Eletronica requerida: Arduino Nano. Modulo ponte H L298. 2 motoreductores de 6V. Modulo bluetooth HC-06. Portapilas 2 x 18650. Resistencia 4,7 KO. Resistencia 10 KO. Placa de cobre para circuitos de 40 x 77mm. Cables. Ferramentas e materiais: Taladro (preferentemente de banco). Mechas de 1 , 1,5 e 2,5 mm. Macho roscador de M3. Acido percloruro ferrico. Outras coisas necessarias: 6 juntas toricas (o'ring) de diametro exterior 70,35mm e diametro interior 59,70mm. 2 pilhas 18650. Smartphone para usar como controle. Os alunos devem contar com conhecimentos basicos de programacao, os quais podem ser reafirmados e expandidos mediante este projeto em que se vera manejo de sensores, processamento de sinais e automacao no caso do robo para resolucao de labirintos. Se bem que o projeto e para competicoes, nao esperamos fomentar a competitividade entre os alunos, mas sim a autossuperacao. Se trata de robots para competicoes escolares de futebol e resolucao de labirintos. Projeto para escolas tecnicas de especialidade em eletronica ou informatica. Ambos ja realizados por alunos e testados em competicoes. Eletronica Requerida: Arduino Nano Modulo ponte H L298. 2 motoreductores de 6V. Modulo bluetooth HC-06. Portapilas 2 x 18650. Resistencia 4.7 KO. Resistencia 10 KO. Placa de cobre para circuitos de 40 x 77mm. Cabos. Ferramentas e materiais: Taladro (preferentemente de banco). Mechas de 1, 1.5 e 2.5 mm. Macho roscador de M3. Acido percloruro ferrico. Outras coisas necessarias: 6 juntas o'ring de diametro exterior 70.35mm e diametro interior 59.70mm. 2 pilhas 18650. Smartphone para usar como controle. Os alunos devem ter conhecimento basico em programacao, que pode ser reafirmado e expandido atraves deste projeto em que se vera manejo de sensores, processamento de sinais e automacao no caso do robo para resolver labirintos. Embora o projeto seja para competicoes, nao esperamos promover competitividade entre os alunos, mas sim autossuperacao. As traducoes foram feitas automaticamente, nao sei se estao corretas. Minha intencao e que este projeto possa ser compreendido por mais pessoas. Desculpe pelos erros nas traducoes.

Baixar

Certamente! Vamos expandir a descrição do projeto do robô para competições escolares de futebol e resolução de labirintos, destacando aspectos importantes que podem tornar o projeto mais completo e acessível.

---

### Projeto: Robô para Competições Escolares de Futebol e Labirintos

**Descrição Geral:**

Este projeto visa desenvolver um robô multifuncional destinado a competições escolares de futebol e desafios de labirintos. É voltado para alunos de escolas técnicas, especialmente nas áreas de eletrônica e informática, inspirando. Os alunos têm a oportunidade de ampliar suas habilidades práticas e teóricas, desenvolvendo habilidades em programação, montagem de circuitos e resolução de problemas.

**Objetivos do Projeto:**

- Desenvolver um robô que possa competir em eventos escolares e desafios.
- Fomentar o trabalho em equipe e a criatividade na resolução de problemas.
- Proporcionar uma experiência prática com eletrônica, programação e automação.
- Incentivar a autossuperação entre os alunos, ao invés da competitividade.

**Componentes Eletrônicos Requeridos:**

1. **Microcontrolador:**
- Arduino Nano: O cérebro do robô, responsável pelo controle e processamento.

2. **Controle de Movimento:**
- Módulo ponte H L298: Permite controlar a velocidade e direção dos motores.
- 2 Motoreductores de 6V: Fornecem potência e controle para o movimento do robô.

3. **Comunicação:**
- Módulo Bluetooth HC-06: Facilita a comunicação sem fio com um smartphone para controle.

4. **Fonte de Energia:**
- Portapilas para 2 baterias 18650: Fonte de energia portátil para o robô.

5. **Componentes Passivos:**
- Resistências de 4,7Ω e 10Ω: Utilizadas para proteção e ajuste de circuitos.

6. **Placa de Circuito:**
- Placa de cobre (40 x 77 mm): Base para a montagem dos circuitos.

7. **Fiação:**
- Cabos diversos: Para conexões elétricas.

**Ferramentas e Materiais Necessários:**

- **Ferramentas:**
- Taladro (preferencialmente de bancada): Para fazer furos precisos nas partes do robô.
- Brocas de 1 mm, 1,5 mm e 2,5 mm: Para diferentes tamanhos de furação.
- Macho roscador de M3: Para criar roscas em suportes e componentes metálicos.
- Ácido percloruro férrico: Usado para a fabricação da placa de circuito impresso.

- **Materiais:**
- 6 Juntas o'ring (diâmetro exterior 70,35 mm e interior 59,70 mm): Para absorção de choque e fixação das rodas.
- 2 Baterias 18650: Fonte de energia recarregável.
- Smartphone: Utilizado para controle via aplicativo.

**Requisitos de Conhecimento:**

Os alunos devem ter conhecimentos básicos em programação, que serão reforçados e expandidos durante a construção do robô. O projeto envolve:

- Manuseio de sensores (por exemplo, sensores de distância, linha, etc.).
- Processamento de sinais e automação, especialmente para o robô que resolverá labirintos.
- Desenvolvimento e depuração de código para controle e lógica de movimento.

**Metodologia de Trabalho:**

1. **Planejamento:** Os alunos devem trabalhar em grupos para planejar o design do robô e dividir tarefas.
2. **Montagem do Robô:** Utilizando as ferramentas e componentes fornecidos, os grupos devem construir os robôs.
3. **Programação:** Desenvolver o código necessário para controlar o robô nas ambições de futebol e nas missões de labirinto.
4. **Testes e Ajustes:** Realizar testes e iterar no design e programação para melhorar o desempenho do robô.
5. **Competição:** Participar das competições escolares, aplicando as habilidades adquiridas.

**Considerações Finais:**

Este projeto proporciona uma experiência única para os alunos, permitindo-lhes aprender na prática e desenvolver habilidades úteis para o futuro. A intenção é que cada grupo não apenas construa robôs, mas também desenvolva um espírito crítico, colaborativo e inovador. Esperamos que este projeto inspire outros a explorar o fascinante mundo da robótica e da automação!

**Nota Final:** O autor deste projeto encoraja todos os participantes a se divertirem e a usarem sua criatividade, lembrando que o principal objetivo é a aprendizagem e o desenvolvimento pessoal.

---

Sinta-se à vontade para modificar ou acrescentar qualquer informação que achar necessária!
