Sobre o objeto 3D Robo Otto Winkler bateria lipo

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

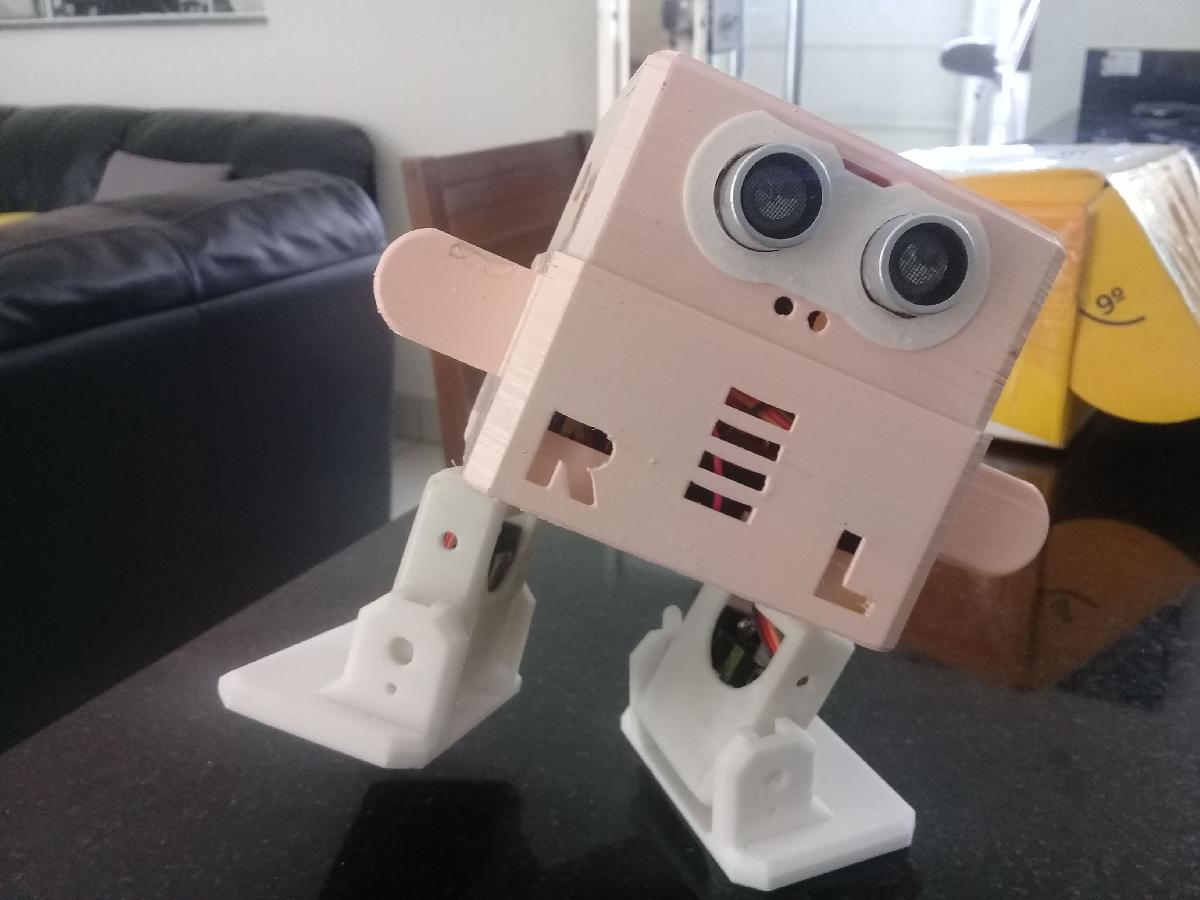

Robo Otto Winkler bateria lipo foi projetado para Impressora 3D. Esse e o robo Otto que, a partir da versao 9, eu aumentei o corpo para caber pilha lipo de notebook, tambem aumentei um pouquinho a largura do pe para melhor equilibrio. Nos furos onde passam os fios para o pe, tive que aumenta-los um pouco pois estava esticando e apertando muito. Coloquei dois furos para prendero suporte das baterias, As letras R e L para identificar melhor, eu tenho dificuldades para identificar direita e esquerda. Alarguei levemente a entrada do micro USB. Se voce gostou e puder ajudar, preciso de ajuda para fazer o robo andar corretamente para frente, tenho tido dificuldades com isso e tambem para conecta-lo ao smartphone. As pecas serao melhor impressas em qualidade se usar PLA 3D Fila, com 0,1 de espacamento, velocidade de 30 no maximo, ativar retracao, 100% de preenchimento. Obrigado.

Baixar

O modelo 3D "Robo Otto Winkler - bateria lipo" é uma versão aprimorada do robô Otto, projetada para ser impressa em uma impressora 3D. A seguir, detalho suas características e considerações para a impressão.

### Descrição do Modelo
1. **Adaptação para Bateria Lipo**: O corpo do robô foi ampliado para acomodar uma bateria lipo de notebook, o que é importante para oferecer uma maior autonomia e performance ao robô.

2. **Melhoria de Estabilidade**: A largura dos pés foi levemente aumentada, proporcionando melhor equilíbrio. Isso é fundamental para que o robô permaneça estável durante a operação e para evitar quedas acidentais.

3. **Ajustes nos Furos para Fios**: Os buracos por onde passam os fios dos pés foram aumentados, prevenindo que os fios fiquem esticados ou comprimidos, o que poderia causar danos ou mau funcionamento.

4. **Suporte para Baterias**: Foram adicionados dois furos para melhorar a fixação do suporte das baterias, garantindo que elas permaneçam firmemente no lugar durante o uso.

5. **Identificação de Lateralidade**: Letras "R" e "L" foram incluídas no modelo para facilitar a identificação da direita e esquerda, um detalhe que pode parecer simples, mas é útil para usuários que costumam confundir esses lados.

6. **Entrada do Micro USB**: A entrada para o cabo micro USB foi levemente alargada, facilitando o acesso e o uso da porta de carregamento ou conexão.

### Instruções de Impressão
Para garantir a melhor qualidade na impressão do modelo, o autor recomenda:
- **Material de Impressão**: Usar PLA, que é um material comum e fácil de trabalhar para impressões 3D.
- **Configurações de Impressão**:
- **Espaçamento**: 0,1 mm, que é uma resolução fina, ideal para detalhes.
- **Velocidade de Impressão**: Máximo de 30 mm/s, permitindo uma impressão mais precisa.
- **Retração**: Ativar a retração para evitar fios indesejados e melhorar a qualidade da impressão.
- **Preenchimento**: 100% de preenchimento, o que significa que as peças serão robustas e estáveis.

### Pedido de Apoio
O autor expressa a necessidade de assistência para:
- Ajustar o movimento do robô, especialmente para que ele ande corretamente para frente.
- Estabelecer uma conexão com um smartphone, que pode ser desafiador dependendo do módulo de controle que o robô utiliza.

### Conclusão
O "Robo Otto Winkler - bateria lipo" é um projeto interessante que combina engenharia e design, oferecendo uma plataforma robusta para quem deseja aprender mais sobre robótica. A melhoria de algumas características, como a adaptação para baterias e a estabilidade do robô, mostra um cuidado em proporcionar uma experiência de uso mais eficaz. O pedido de ajuda do autor também evidencia a natureza colaborativa da comunidade de makers e entusiastas de robótica, onde a troca de conhecimento é fundamental para o desenvolvimento de projetos.
