Sobre o objeto 3D Robô Hexapod

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

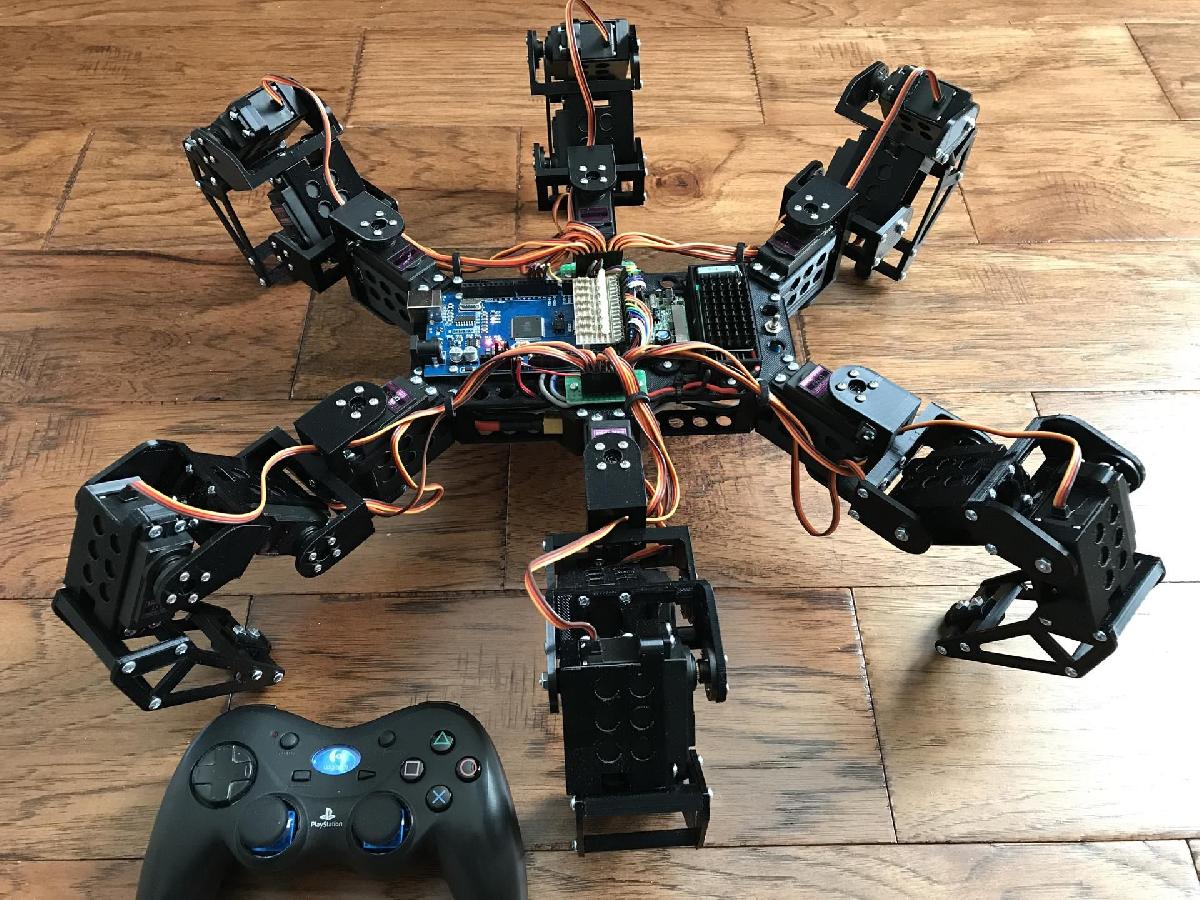

Robô Hexapod foi projetado para Impressora 3D. Este e o meu robo hexapod inspirado no PhantomX da Trossen Robotics, mas usando servos clone MG996R baratos de 180 graus. As seguintes pecas sao impressas em PLA 3D Fila a 30% de enchimento, nao e necessario material de apoio: 1 Placa inferior do corpo 6 Risers de Corpo 1 Placa superior do corpo 12 tampas de extremidade do suporte do femur 12 Suportes de Femur 18 Centros de Servo Rolamentos 6 Placas de Base Tibia 6 tampas de extremidade do suporte Tibia 6 Suportes Tibia 6 Placas de pe Tibia 6 Lados da tibia 1 6 Tibia Sides 2 (Nota: os lados da tibia sao identicos, eles sao apenas impressos com lados opostos para baixo) 6 tubos espacadores Tibia As seguintes pecas sao impressas em PLA 3D Fila a 30% de preenchimento com suporte: 1 Suporte Receptor 1 Titular SBEC 18 Servo Suportes 6 Guias de Arame As seguintes pecas sao impressas em TPU com 10% de enchimento, sem necessidade de suporte 6 Para-choques Tibia Foot As pecas de PLA foram impressas um pouco no lado quente (210° C) para melhor aderencia camada a camada e resistencia da peca. Todas as pecas foram impressas com um bocal de 0,4mm a 0,2mm de altura da camada. Descricoes completas, detalhes de montagem, listas de pecas e codigo Arduino para o robo estao disponiveis no meu site em https://markwtech.com/robots/hexapod/ Video de demonstracao do robo acabado em: https://www.youtube.com/watch?v=yM-PRk9cH3s

Baixar

O arquivo Robô Hexapod é um modelo 3D de um robô de seis pernas (hexapod) inspirado no PhantomX da Trossen Robotics. O proprietário criou este modelo para ser usado com servos clone MG996R de 180 graus, que são mais baratos que a média.

As peças deste modelo são impressas com material PLA a 30% de preenchimento, o que significa que o interior do modelo é preenchido em 30%. Algumas dessas peças não requerem material de apoio para serem impressas, como a placa inferior e superior do corpo, os suportes de fêmur e tibia, entre outros. Outras peças necessitam de suporte para a impressão, como o suporte receptor e os guias de arame.

Existem também peças que devem ser impressas em TPU, um material mais flexível, a 10% de preenchimento e sem necessidade de suporte, como os para-choques.

As peças de PLA foram impressas a uma temperatura de 210° C, um pouco mais alta que a média, para garantir melhor aderência entre as camadas e aumentar a resistência da peça. Todas as peças foram impressas com um bocal de 0,4mm a 0,2mm de altura da camada.

No site do autor, disponível no link fornecido, ele oferece descrições completas, detalhes de montagem, listas de peças e código Arduino para o robô. O autor também disponibilizou um vídeo demonstrativo do robô finalizado no YouTube.
