Sobre o objeto 3D Robo Educacional Sumo 01

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

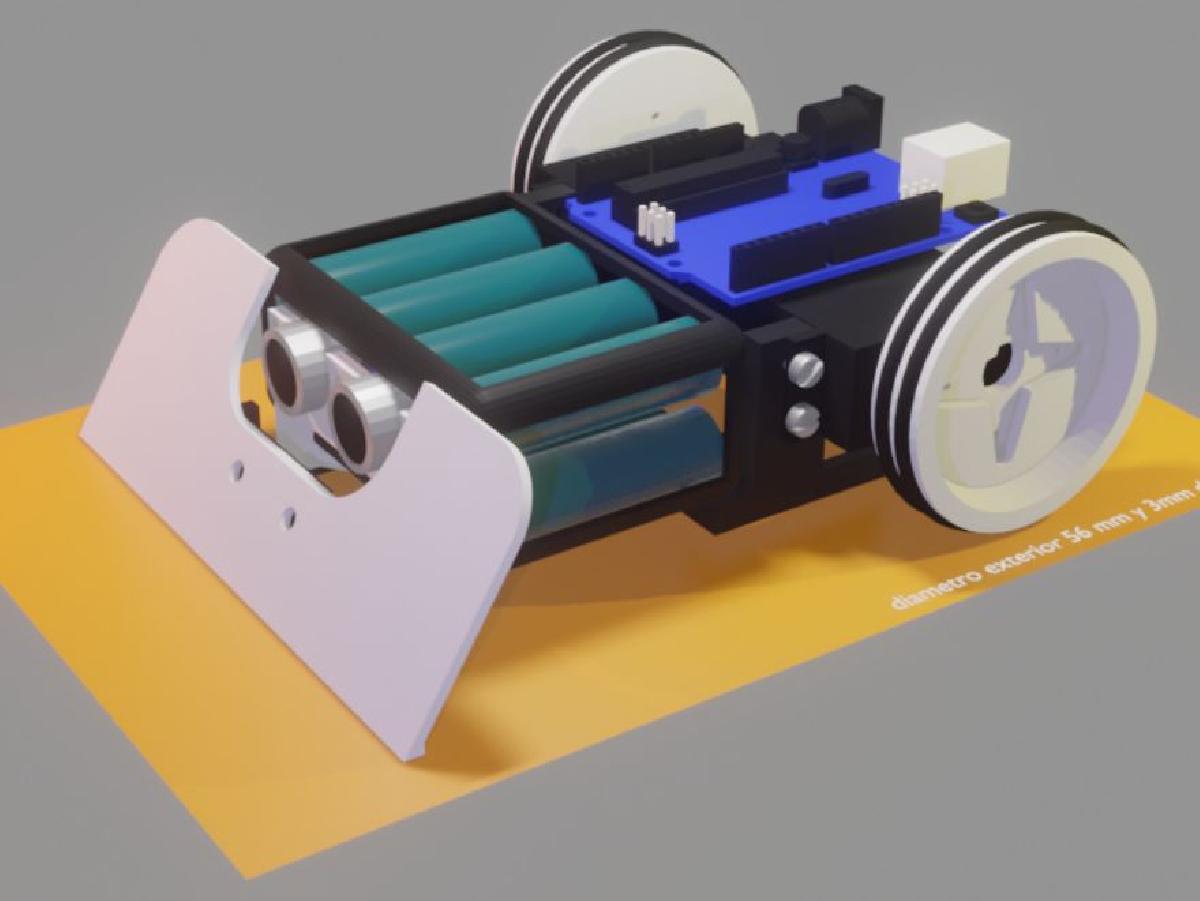

Robo Educacional Sumo 01 foi projetado para Impressora 3D. Essas pecas sao as que sao necessarias para montar o robo de sumo que usamos na disciplina de TPR do 3º ano do ensino fundamental.Esta totalmente projetado com Blender3D.As pecas se unem por parafusos de metrica M3 e o para-choque com dois parafusos e porcas M4.Os porta-pilhas e a placa Arduino sao colocados apoiados com fita de velcro dupla face.Para facilitar a conexao de cabos e evitar o uso de uma protoboard, recomenda-se usar um Shield de Arduino:https://www.amazon.es/dp/B079DJPP54/ref=cm_sw_r_tw_dp_U_x_MR0.Db2RXSR0YAs pecas das rodas incorporam dois canais para colocar os pneus que sao dois aneis de borracha, juntas toricas de 56 mm e 3 mm de espessura:https://www.amazon.es/dp/B01EZZEGAK/ref=cm_sw_r_tw_dp_U_x_CV0.DbQV13N4GO robo, com o chassi que e fornecido, pode montar um sensor de ultrassom, varios sensores infravermelhos e dois servos de rotacao continua. O para-choque deve ser parafuso para elevar o robo do chao o suficiente para que ele arraste bem. Ha 3 versoes de para-choque. Imprime a que mais te agradar. Esta pensado para se mover em uma superficie lisa, tipo painel de melamina. As mesas de aula tem a superficie adequada para que o robo deslize corretamente.O porta-sensor de ultrassom tem a possibilidade de se encaixar ou ser parafusado.Creditos:A parte do suporte para os servos foi projetada a partir do objeto da BQ, PrintBot Renacuajo. Eu ajustei um pouco o espaco para as porcas para que se encaixem melhor na parafuso M3.https://www.thingiverse.com/thing:210098As rodas sao uma edicao das de Obijuan, aumentando o diametro e duplicando as fendas para pneus para melhorar a aderencia ao solo. Alem disso, ajustei o molde onde se encaixam as pecas em cruz dos servos para que nao seja necessario parafusa-los.https://www.thingiverse.com/thing:19940
